Clona Musical Fidelity A1

VAX · #11

Toate simulatoarele sunt utile pentru determinarea PSF (punctul static de functionare - tensuni, curenti prin dispozitivele folosite). Nu simuleaza exact regimul tranzitoriu si raspunsul in frecventa, distorsiunile etc, pentru ca sunt diferente intre modelele utilizate si componentele reale. Si algoritmii de calcul lucreaza cu aproximatii. La montajele reale sunt diferente mari intre parametrii dispozitivelor semiconductoare (dispesia de fabricatie). Cu simulatorul se face proiectarea initiala, urmand ca restul sa se stabileasca prin determinari de laborator.
Pentru un amplificator audio merg la simulare, cam la fel, majoritatea tranzintoarelor de joasa frecventa (BC-uri etc).

#12

Ceea ce imi spuneti amandoi am remarcat si eu. Daca se poate schimba raspunsul armonic din modelul ales, atunci ramane realitatea sa confirme sunetul.

O chestie interesanta, am trecut de la 3281/1302 la 1943/5200 din considerente de forma de unda la clipping. Tranzistoarele Toshiba au avut un clipping mai curat. Mai putine artefacte, mai putina agatare de railuri. Scuze pentru limbajul ales.

#13

O forma de unda de clipping capturata azi, si care aproape se transforma in dreptunghi daca maresc semnalul:
Imagine

Pe rail-ul negativ se vad niste mizerii, care coincid cu forma curentului si ea tot cu niscai mizerii. Este curentul care insista sa se apropie primul de zero, avand ca rezultanta distorsiunile de racordare la semnal mare si sarcina mica.

#14

Mizeriile alea se datoreaza faptului ca ai amplificarea in bucla deschisa mai mica de 80 dB la 20 KHz ( este deja un standard personal autoimpus

) , dupa aplicarea reactiei negative globale ( sa spunem in teorie ca amplificarea in bucla inchisa este de 30 dB ) , inseamna ca aveai o rezerva de 50 dB , adica un THD cu foarte multe zerouri dupa virgula ... sper ca intelegi rationamentul .
La origine , mizeriile asimetrice mentionate de tine cred ca sunt datorate faptului ca in etajul final , tranzistoarele de putere PNP sunt cu mult diferite de NPN .
O reactie negativa mai profunda ar fi sters diferentele , dar ele tot ar exista , chiar daca nu le vedem , le putem auzi la intrarea si iesirea din saturatie

!

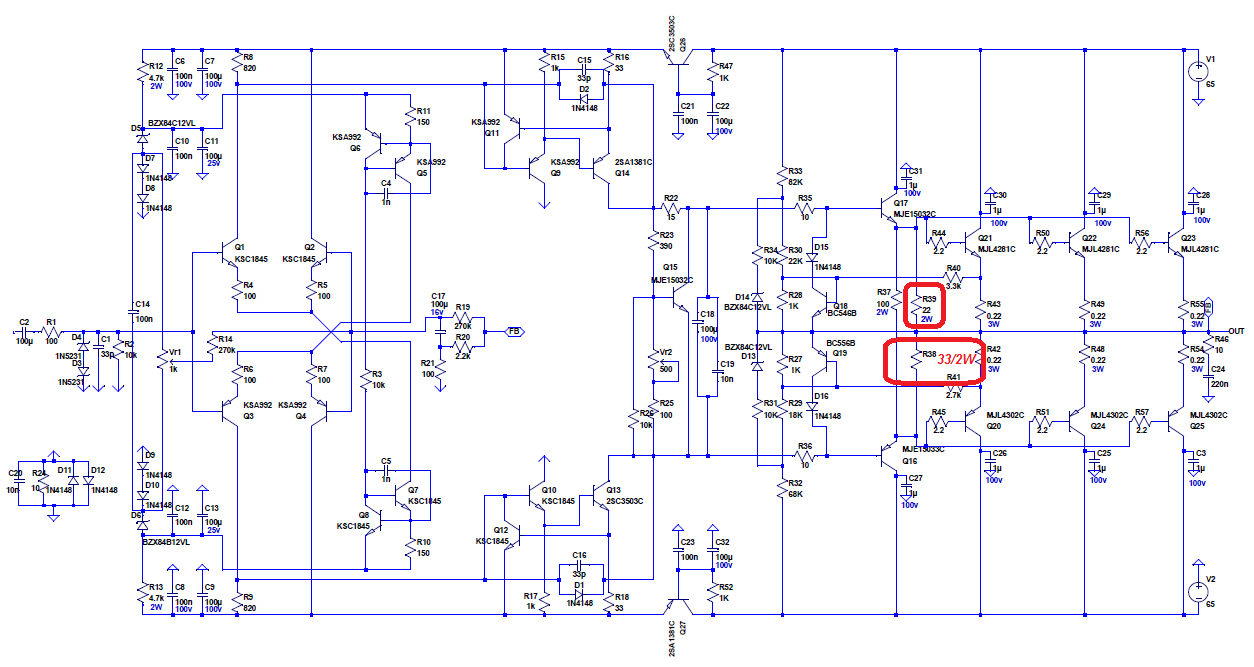

Am sesizat acum multi ani ( cam peste 10 ani ) acest fenomen , cand am realizat o versiune initiala a proiectului CPA200 ( Contest Power Amplifier 200W https://www.diysmps.com/forums/index.ph ... ictor.959/ ) , la analiza SPICE a functionarii se manifesta un fenomen identic cu fenomenul evidentiat de tine ...
Solutia am gasit-o abia in 2018 , studiind cu mai multa atentie schemele unor proiecte clasice realizate de niste adevarati jupâni în amplificatoare de foarte mare putere , avand nume grele in spatele echipelor de proiectare .

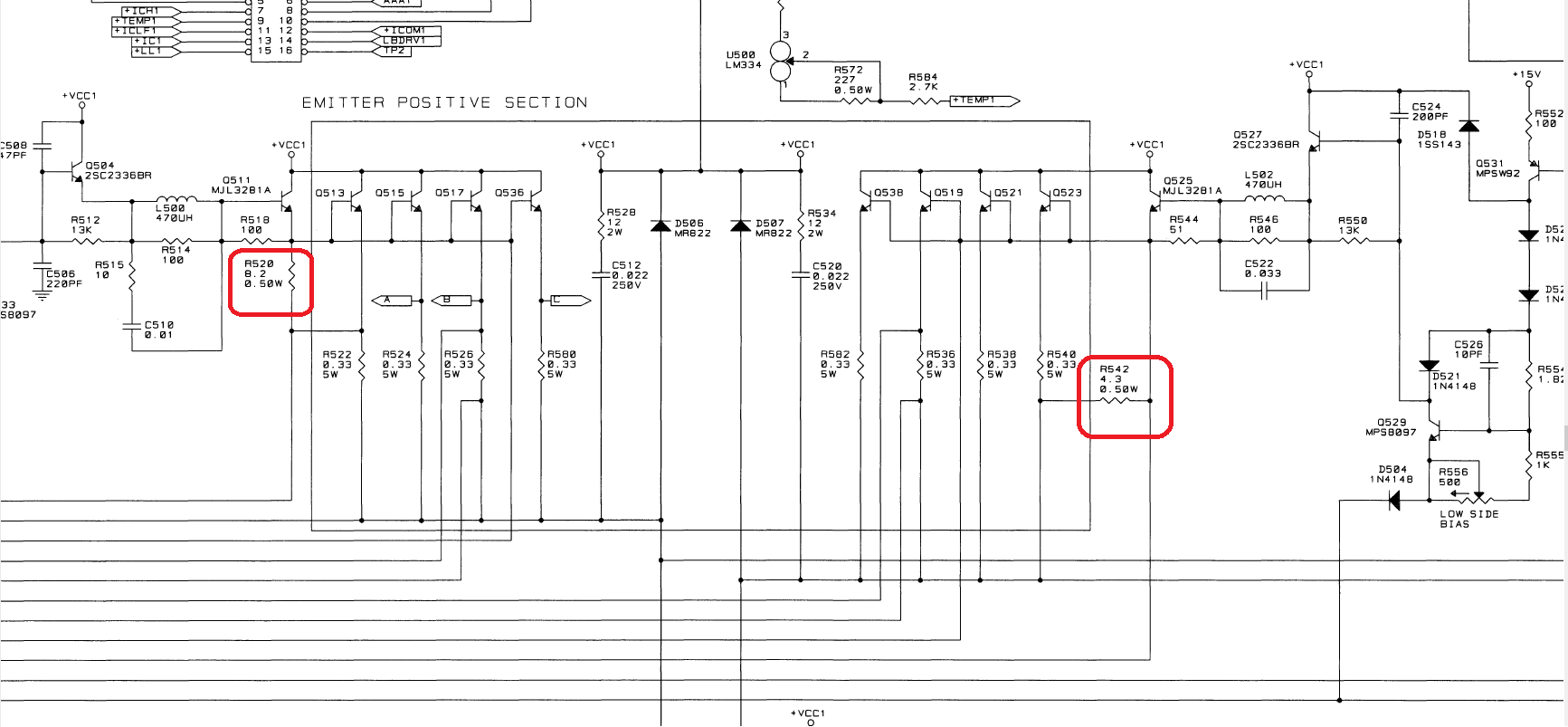

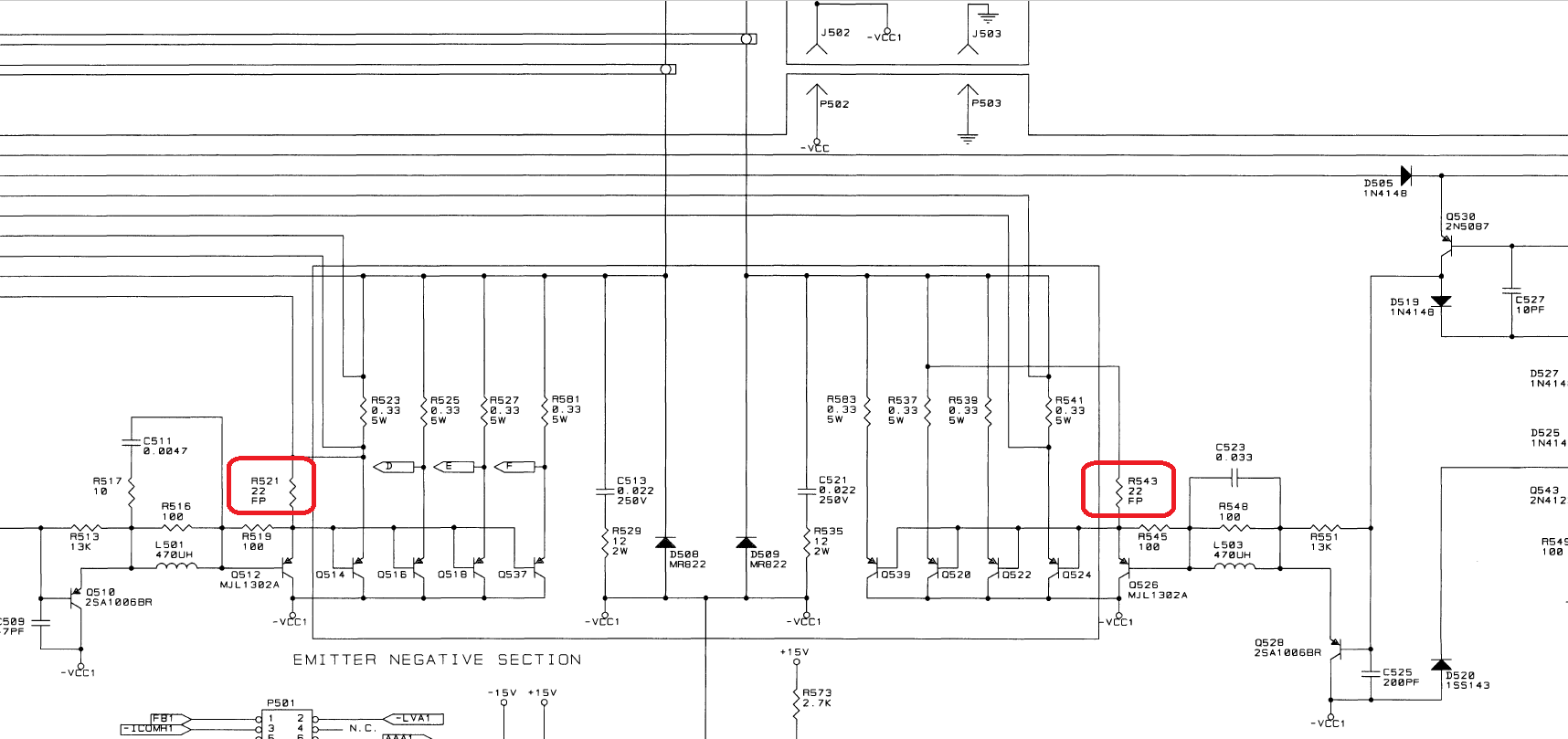

Adica vechile scheme de la Crown Audio .
Acei proiectanti erau de geniu , stiau foarte multa carte , nu gluma !

#15

hpavictor scrie: Mar Apr 27, 2021 12:05 pm La origine , mizeriile asimetrice mentionate de tine cred ca sunt datorate faptului ca in etajul final , tranzistoarele de putere PNP sunt cu mult diferite de NPN .

Asta am masurat, acum ceva vreme. Intr-adevar, diferiti, un pic prea.

Totusi si 3904 si 3906 masoara diferit in ciuda imperecherii dupa Vbe si beta. Diferentialul e bizar si tot ce e dupa sufera consecintele.

Deci, varianta simpla e o alta valoare de rezistenta in colector.

#16

Îmi place ceea ce văd

!
Asemenea discuții sunt aproape ilegale pe forumul habarniștilor , deoarece aproape toți analfabeții funcționali consideră că orice provine de la UBE e literă de lege , dacă nu a fost menționat de un grup anume de fluierași care laudă habarnistul șef , nu e bun .
Mi se rupe paula in coișpe de ei .
Dar nu mă lasă sufletu' să le corectez erorile , decât dacă am anumite relații cu unii useri , adică cei ce sunt creatori de conținut 100% independenți .
Sunt prea multe jigodii cu unelte de moderare pe acel forum ...

#17

Alegerea perechii 3904 / 3906 este foarte bună !

#18

Hai, bre, lasa-i in pace, nu strica atmosfera. Noi sa fim sanatosi!

#19

hpavictor scrie: Mar Apr 27, 2021 11:58 pm Îmi place ceea ce văd !
Asemenea discuții sunt aproape ilegale pe forumul habarniștilor , deoarece aproape toți analfabeții funcționali consideră că orice provine de la UBE e literă de lege , dacă nu a fost menționat de un grup anume de fluierași care laudă habarnistul șef , nu e bun .
Mi se rupe paula in coișpe de ei .
Dar nu mă lasă sufletu' să le corectez erorile , decât dacă am anumite relații cu unii useri , adică cei ce sunt creatori de conținut 100% independenți .
Sunt prea multe jigodii cu unelte de moderare pe acel forum ...

Poate e mai bine sa nu mai pomenim de acel forum, nici lor nu le place daca lasa cineva un link sau o mentiune depre forumul asta...chiar am vazut cum a intervenit un "moderator intergalactic" (citez pe cineva de aici) la o postare si a scris "Incearca totusi sa te lipsesti de link-uri catre alte forumuri."

#20

hpavictor scrie: Mie Apr 28, 2021 12:14 am Alegerea perechii 3904 / 3906 este foarte bună !

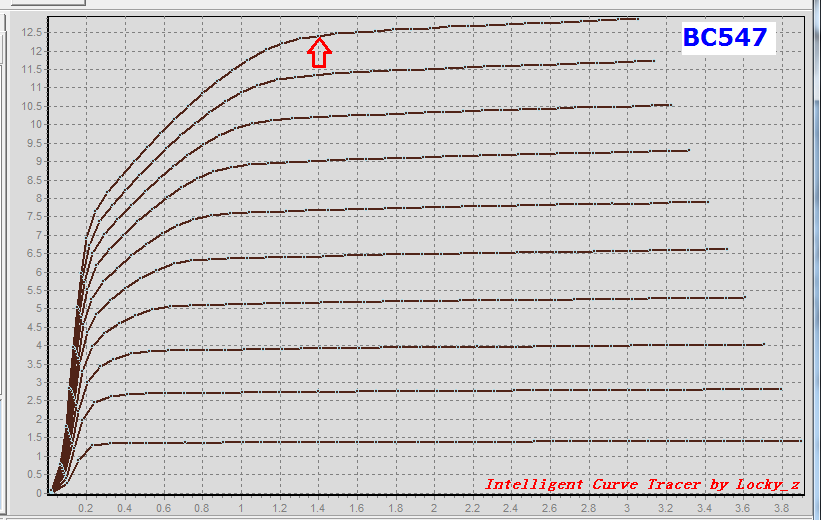

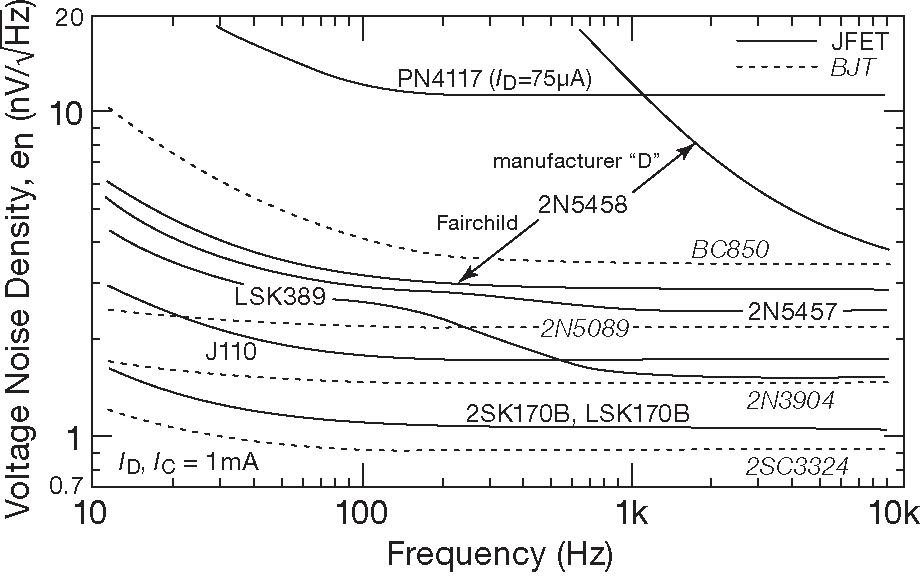

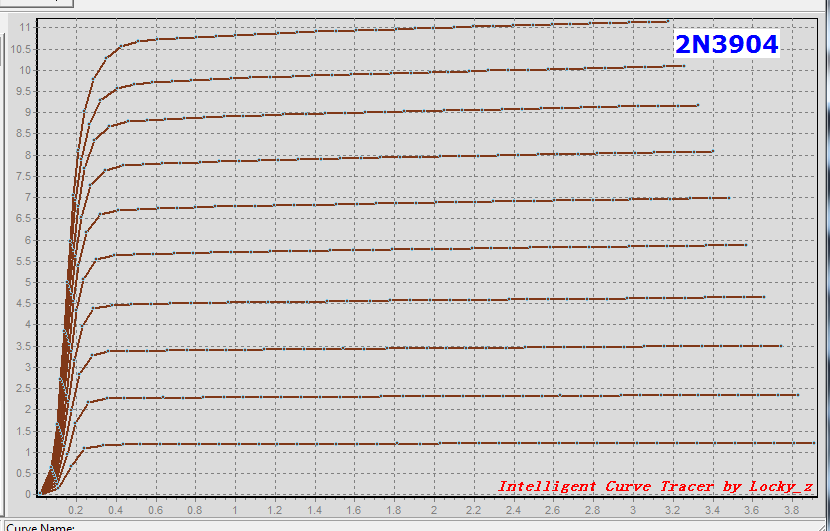

Aici aveți motivul pentru care recomand aceste tranzistoare in zona de intrare :
