Preamplificator phono cu 2 x 6N1P

[VAX]

Va spun eu ca este mult folclor in legatura cu lampita EF86 (reclama de la Philips). Este putin mai rezistenta la vibratii mecanice, asa declara producatorul. Dar panta o are mica (cam 2,2mA/V), deci este mai zgomotoasa decat multe alte pentode. De exemplu EF810, cu panta de 50mA/V si rezistenta echivalenta de zgomot de numai 100 ohmi (mai mica decat la multe triode), proiectata pentru amplificatoare de sarcina electrica (spectrometre gama - fizica nucleara), nu discuta cu EF86. Si lampa ruseasca 6P38P are rezistenta echivalenta de zgomot de 100 ohmi. Cu surse de semnal cu rezistenta interna mica sunt mult mai bune pentodele cu panta mare.
Spre deosebire de triode, pentodele introduc distorsiuni mai mari, mai ales daca sunt alimentate la tensiune anodica mica (functionare in apropierea zonei de intrare in limitare de curent). Pentru majoritatea aplicatiilor audio (99%) pentodele obisnuite sunt perfect utilizabile. Nu sunt recomandate in articolele de specialitate pentru ca asa s-a obisnuit lumea, se iau unii dupa altii. Daca nu ma credeti, faceti dumneavoastra verificarea.

[carageae]

@vax: interesant ce spuneti, ati putea detalia si pt. profani despre acea rezistenta echivalenta de zgomot?
Cred ca va referiti la E810F, se pare ca nu exista in forma EF810, dar am identificat tubul.
Si lampa ruseasca nu cumva e 6J38P? cu P dupa tensiunea de filament ar trebui sa fie o pentoda finala.
Aici am gasit E810F...cam scump, dar e magazin de incredere, am cumparat de mai multe ori de la ei.
https://electols.com/shopping/en/search ... derway=asc

[VAX]

Cititi cartea asta si va lamuriti: Amplificatoare de audiofrecventa- B. Barbat, I. Presura

https://www.okazii.ro/amplificatoare-de ... a209132960

http://www.csun.edu/~ih20409/SCHOOL1/SCHOOL1/NOISE.pdf
http://www.one-electron.com/Archives/Tu ... n%2051.pdf
https://www.radiomuseum.org/forumdata/u ... e_TEXT.pdf
http://www.phaedrus-audio.com/super_gm.htm
https://www.john-a-harper.com/tubes201/
https://www.robkalmeijer.nl/techniek/el ... index.html
https://www.diyaudio.com/forums/tubes-v ... tance.html

Pentoda E810F este echivalenta cu 7788.
Nu are sens sa umblati dupa astfel de tuburi electronice, pentru ca tranzistoarele cu efect de camp (JFET) au zgomotul la fel de mic, sunt ieftine, mici, consuma putin curent etc. Un banal BF245 are rezistenta echivalenta de zgomot de aproximativ 250 ohmi. Puneti mai multe JFET-uri in paralel si reduceti rezistenta echivalenta de zgomot.
http://www.janascard.cz/PDF/Design%20of ... ifiers.pdf

https://rudatasheet.ru/tubes/6p38p/

[sky38512]

Hi, I want to build a similar phono amp with 6N1 tubes, have you done any modifications in the circuit for the different characteristics of this tube?

[VAX]

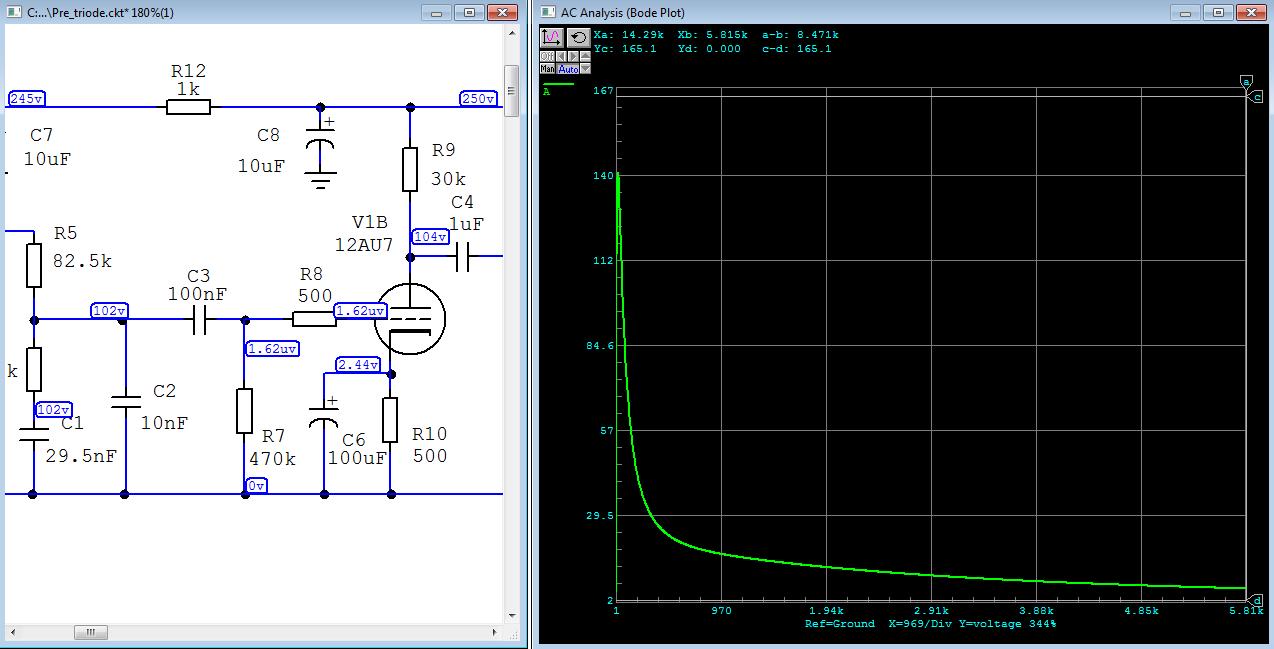

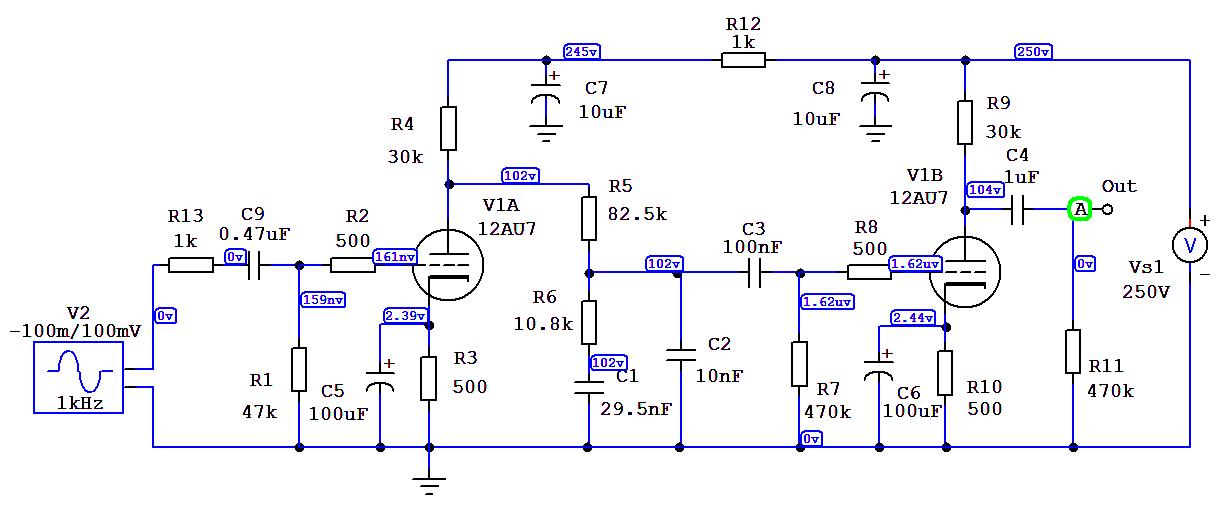

Am simulat schema respectiva cu Circuit Maker si a rezultat un raspuns in frecventa tare ciudat, cu scaderea puternica la frecventa mare. Asa trebuie sa fie, sau sunt valorile gresite ? Nu m-a interesat problema cu RIAA, nu am avut pickup cu doza magnetica.
Mai am un singur pickup Concert 2030 (RDG), la care ma bate gandul sa-l casez si sa recuperez amplficatorul stereo cu TDA2030. Pachetul cu discuri l-am aruncat anul trecut, cand am facut loc la vechiul apartament (intram in dunga de la cate vechituri adunasem acolo). Am casat si cateva pickup-uri cu tranzistoare pe Ge (URSS si TESLA).



[franzm]

Doza magnetica e un traductor sensibil la viteza si are, teoretic, un raspuns crescator cu frecventa (6 dB/octava), si aceasta caracteristica trebuie compensata din preamplificator. În plus, la fabricarea masterului, se aplica suplimentar corectii de frecventa care trebuie si ele compensate la redare. Asa ca, ceea ce ati obtinut la simulare, este plauzibil.

[gedd135]

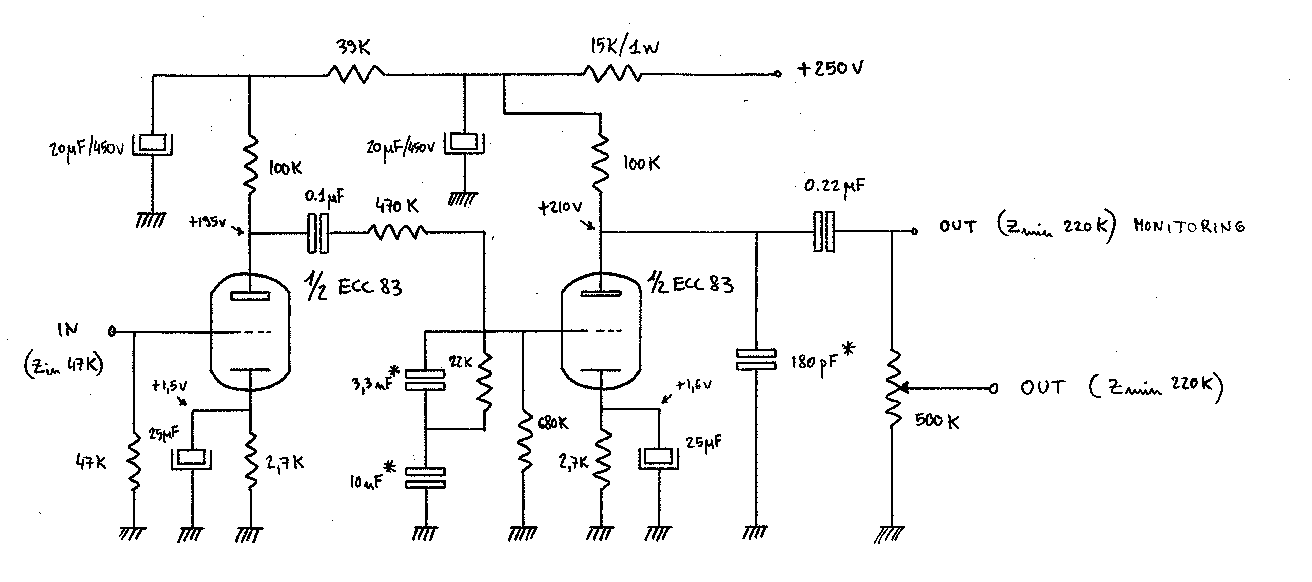

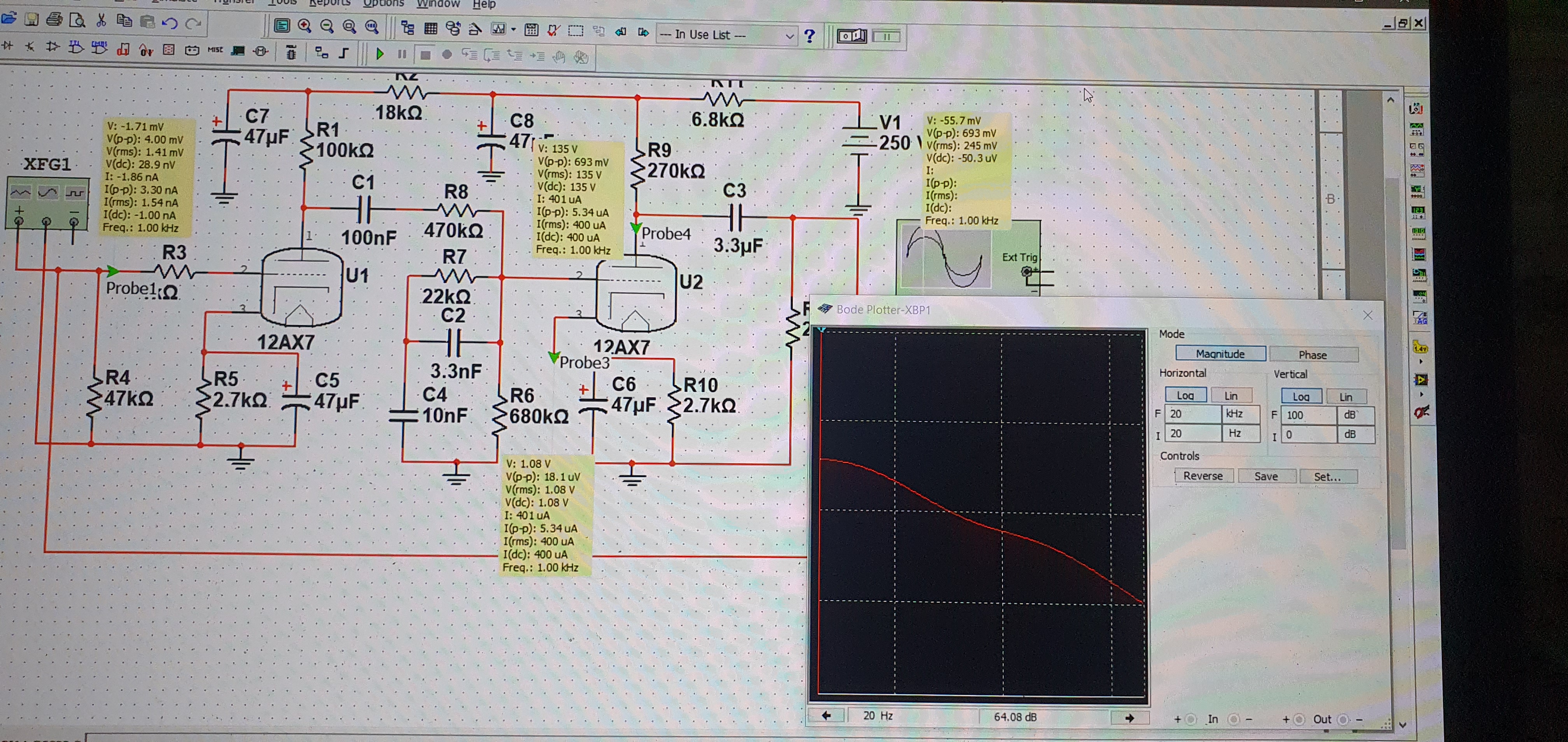

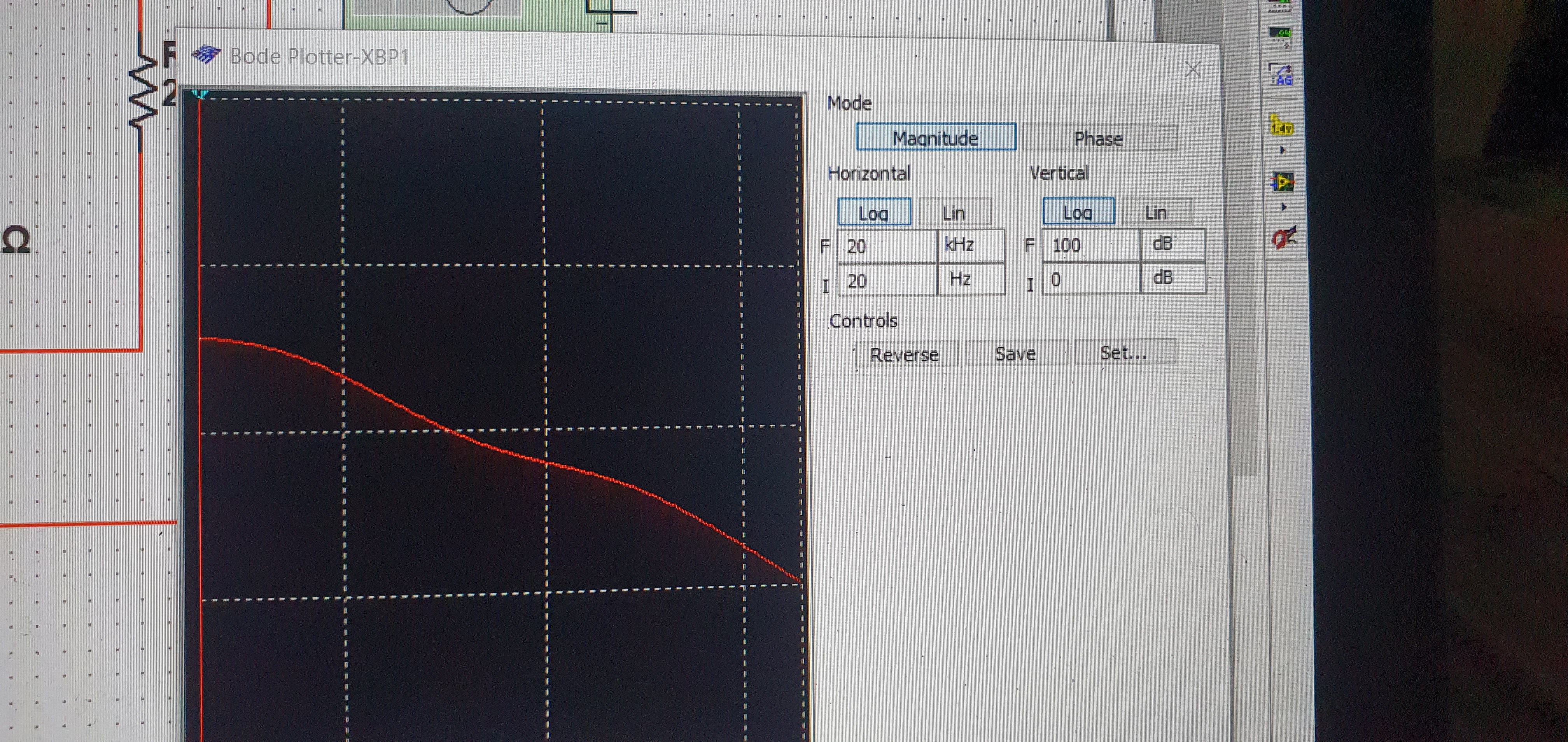

@Vax incearca sa simulezi schema de mai jos,greseala e ca dupa prima trioda trebuie obligatoriu un condensator altfel vor fi efecte ciudate,oscilatii de joasa frecventa de cativa herti etc,eu am patit-o
