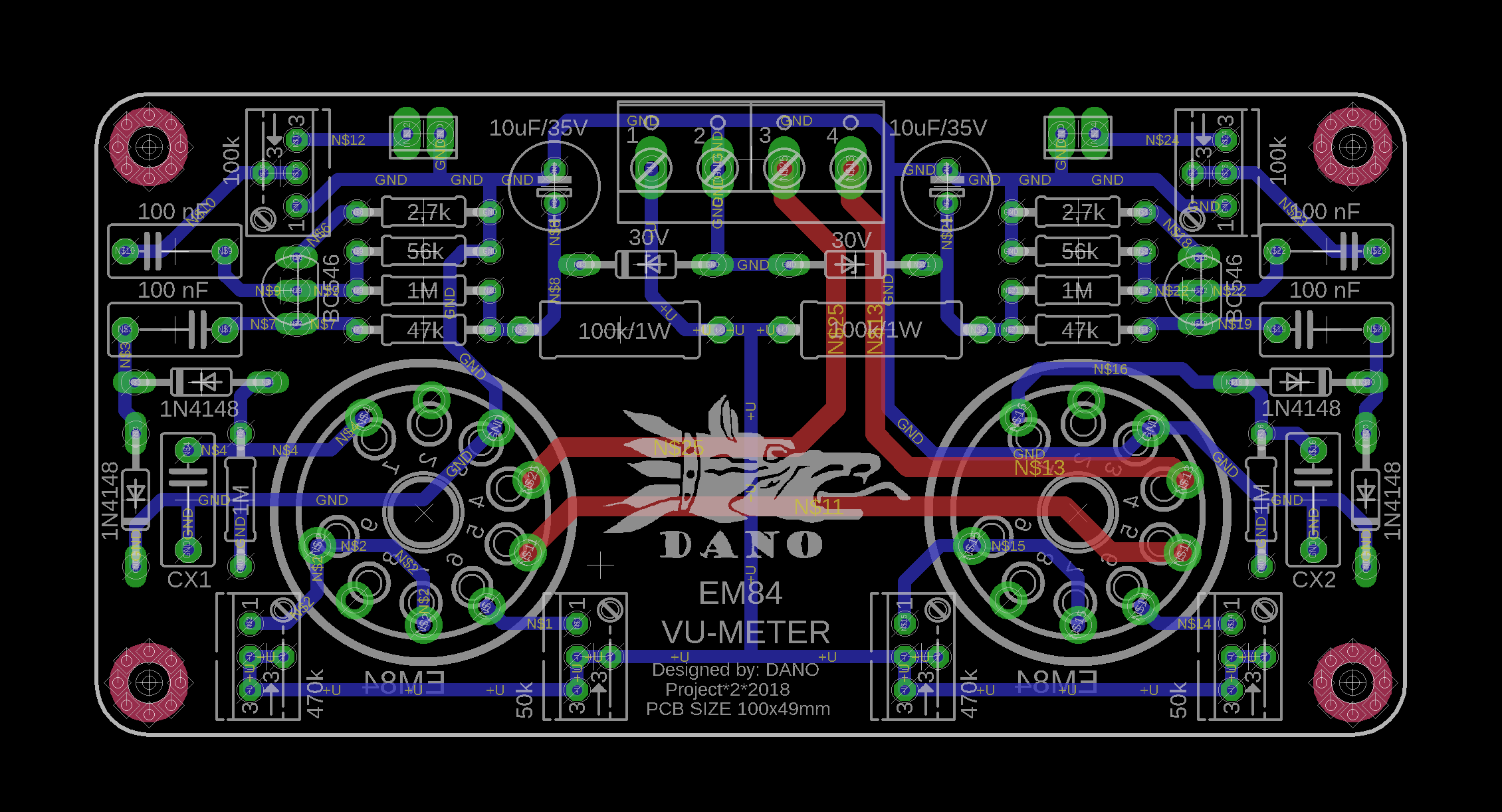

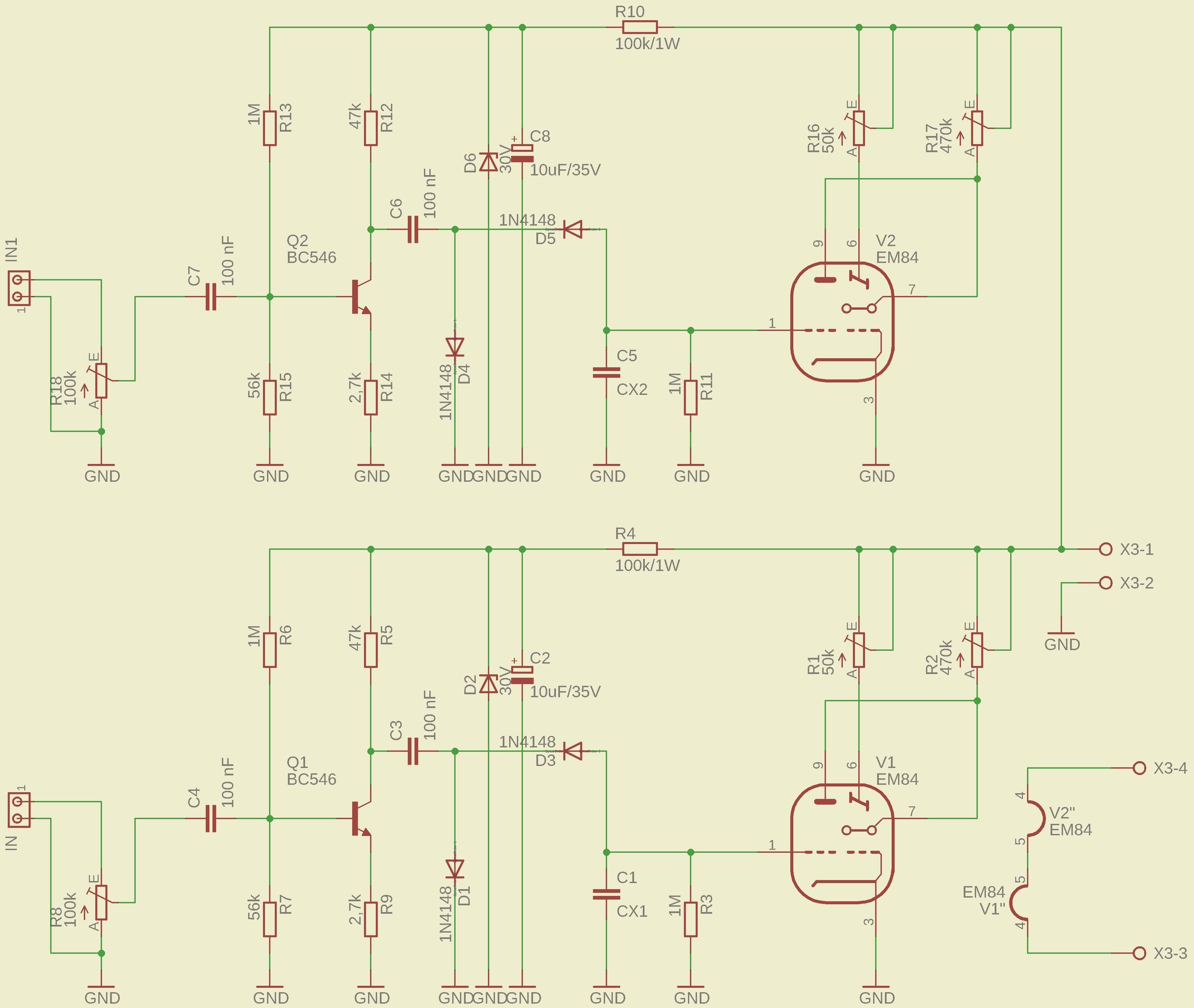

Pt cine doreste sa incerce sa isi faca un vu-metru, pun aicea o schema si cablajul la un montaj cu EM84 pentru ambele canale
format-pdf
em84 bottom layer.pdf
14.8 KiB - Descărcat de 146 ori
format-pdf
em84 silckscreen.pdf
31.94 KiB - Descărcat de 135 ori
PS: Montajul nu a fost testat!
