Surse de inspirație pentru constructorii noștri

[hpavictor]

HCA ?
Un drum inchis ( inca , temporar ) .

Ma refer doar la conceptul Yamaha HCA .
In ce consta ?
Fix in compunerea celor doua parti grafice ale tensiunii de de polarizare a etajului final bipolar dublet , care ar trebui sa se compuna intr-o linie perfecta , in teorie trebuie sa fie identica cu cea specifica clasei A ( curent mare de repaus ) .
In realitate este cea mai buna aproximatie a unei functii matematice a conversiei unui etaj AB in sensul functionarii in niste parametri electrici specifici clasei A .
Va las timp de studiu pentru solutia tehnica aleasa de proiectantul Masao Noro de la Yamaha si astept mesajele Dvoastra ( la vedere sau privat ) .
Multumesc pentru interes !

[hpavictor]

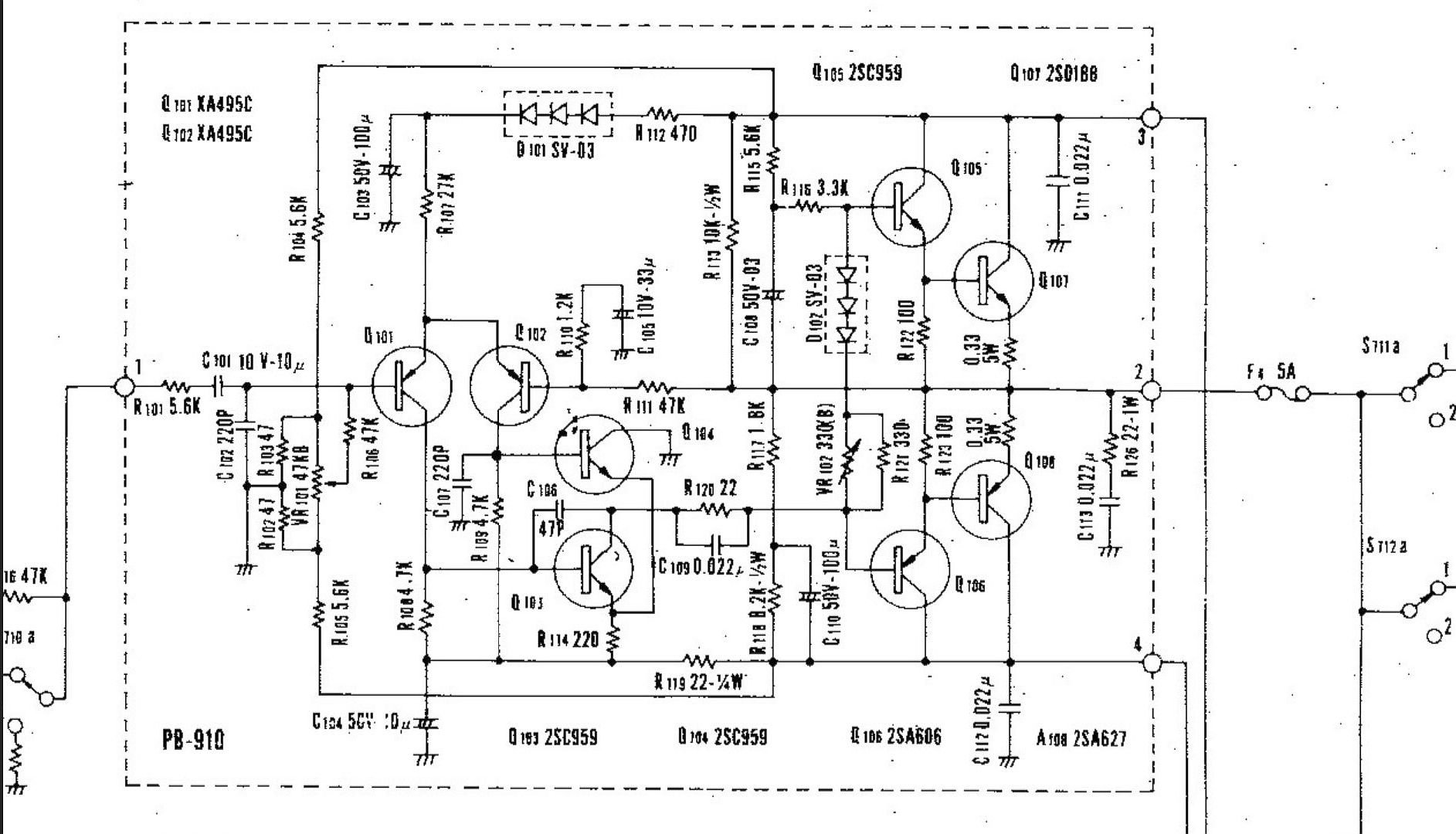

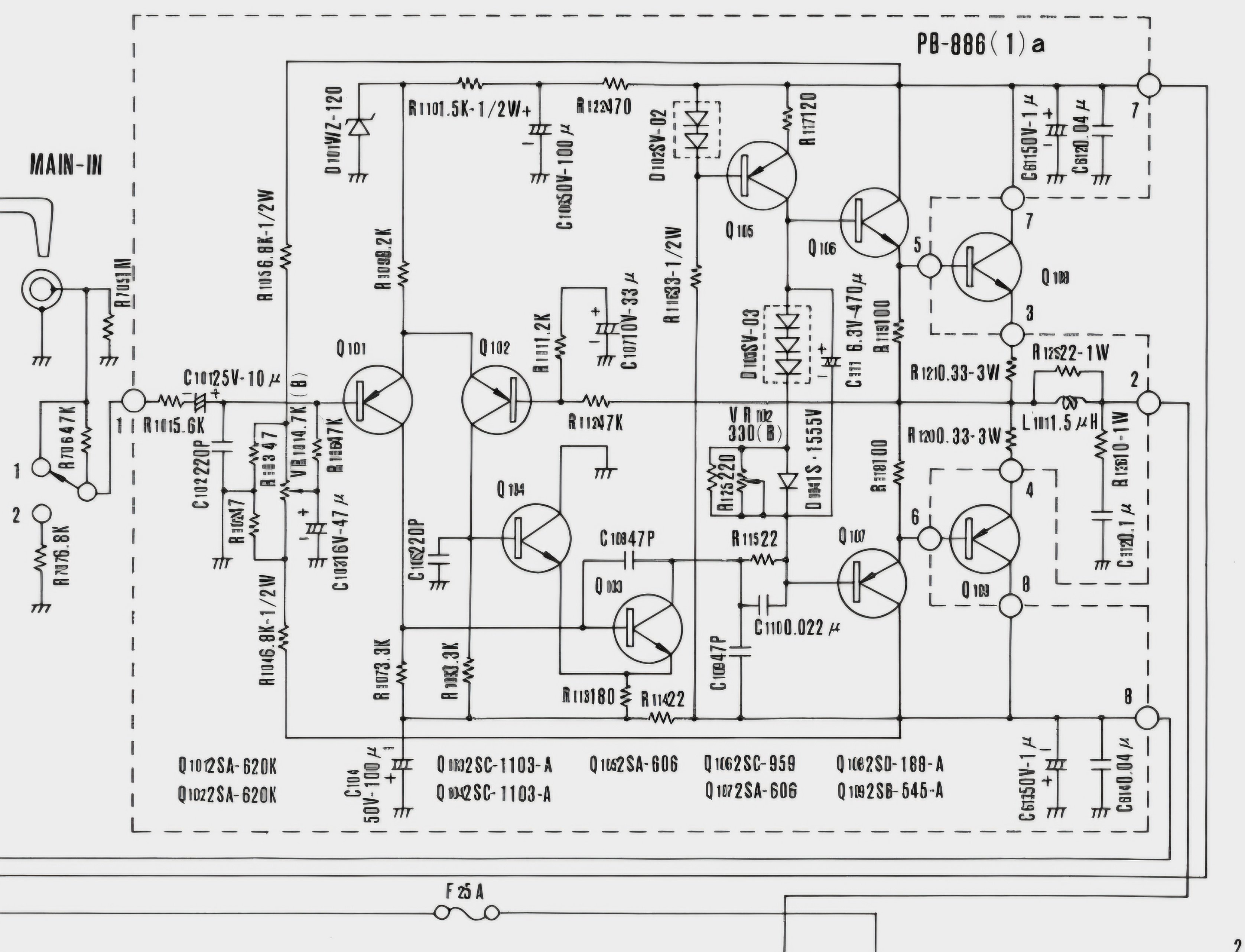

Scheme simple care sună bine :

[hpavictor]

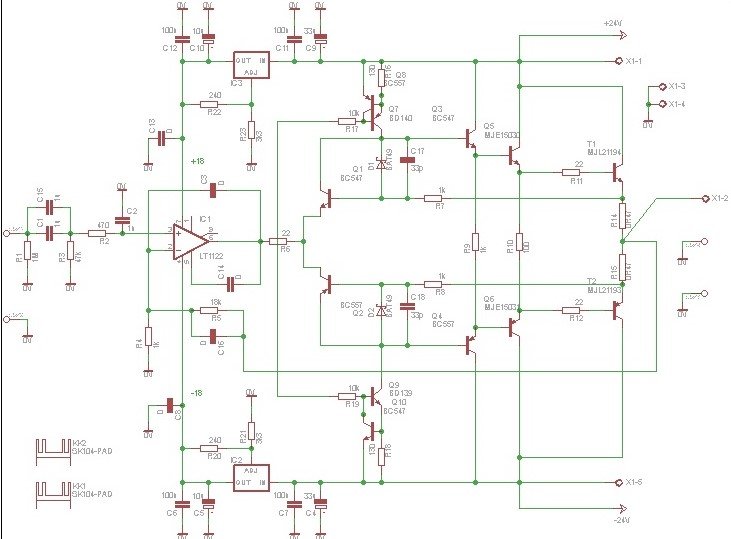

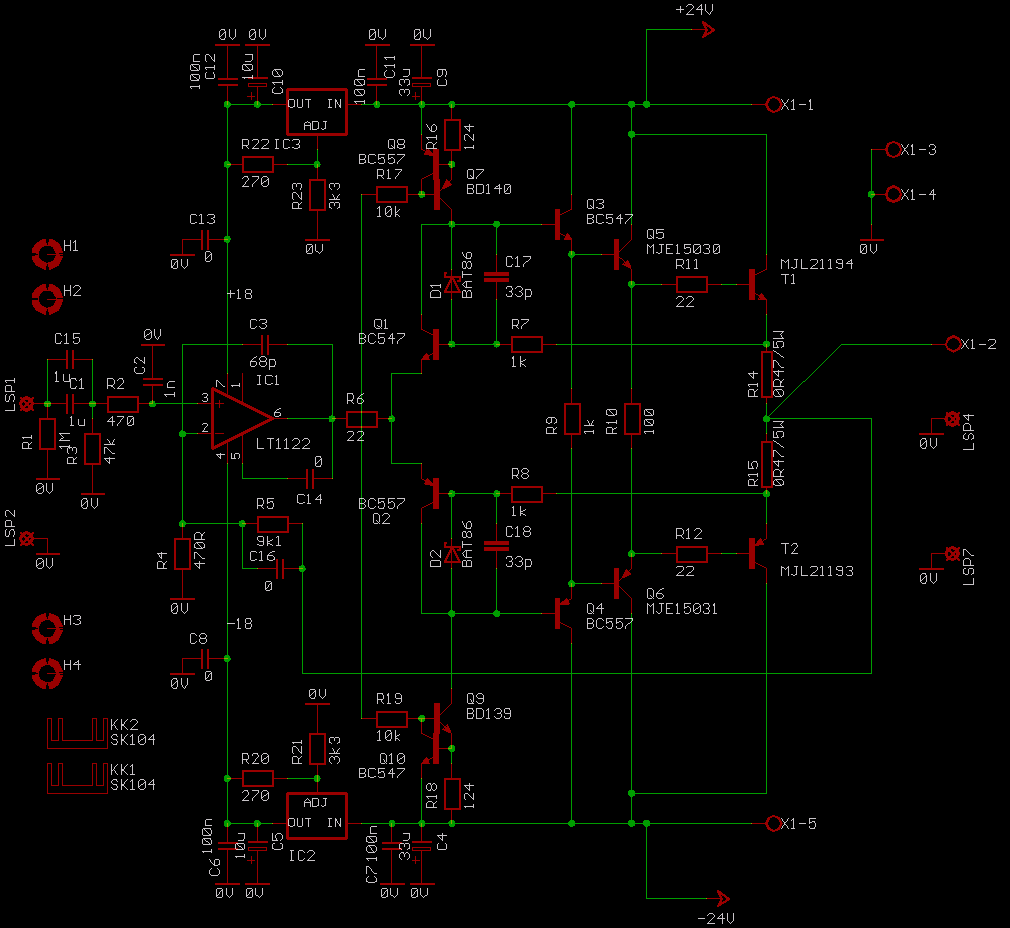

ExtremeA , denumirea spune tot

[hpavictor]

100 WATT SUPER AUDIO AMPLIFIER
Din aceasta schema ( simpla ) deriva majoritatea schemelor cu pretentii din ultimii 50 de ani de audiofilie .

[addybiru]

Am salvat pdf-ul si din ce am constatat, schema de la Maplin se bazeaza pe cea din pdf; am facut amplificatorul dar cred ca am gresit undeva pe unul din canale, care nu functioneaza; celalalt e ok, am gasit si tranzistoarele originale din celelalte etaje. Cand am timpul necesar, ma pun sa refac cablajul si sa fac si modificarile sugerate la postarea respectiva, vreau sa il fac si sa fie functional, daca tot am mosfeturile de la Hitachi. Multumesc pentru pdf.

[hpavictor]

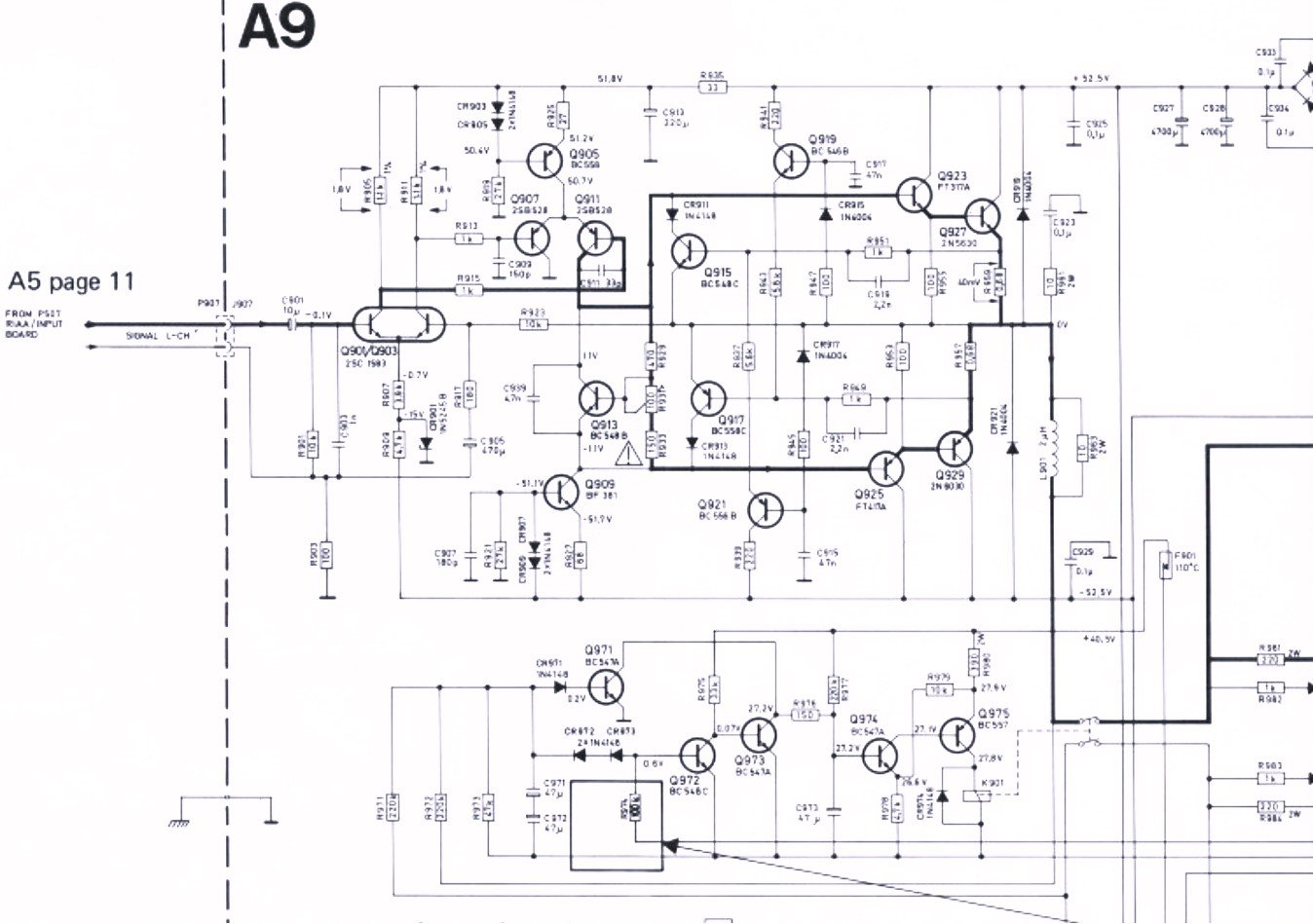

Tandberg TR2075
Etajul final e deosebit si foarte muzical .
E usor de remarcat de ce ...

[hpavictor]

Altec Lansing 1268 , un amplificator foarte laudat in epoca lui , cu performante excelente si in prezent
