Amplificator pentru casti cu tuburi 6N5P

#11

Uitasem.
Vezi că transformatorul de ieșire trebuie să aibe mai multe prize in secundar, pentru impedanțe diferite, în funcție de ce impedanța au căștile.
Nu există transformator de ieșire "universal" care să păstreze Ra la aceași valoarea chiar dacă folosești căști de 32 sau 600ohmi.
Caută un traf de ieșire care să aibe un secundar pentru impedanța castilor tale.

#12

VIOTUBEAMP scrie: Sâm Iun 12, 2021 9:18 am Caută un traf de ieșire care să aibe un secundar pentru impedanța castilor tale.

Voi folosi casti cu impedanta mica, 32 de ohmi; am gasit un model de traf care corespunde atat ca Ra cat si ca impedanta de iesire dar nu am gasit cu mai multe prize, de ex 150 si 300 ohmi...nu stiu daca exista in comert sau trebuiesc bobinate.

#13

Nu prea se găsesc trafuri cu mai multe prize in secundar.

#14

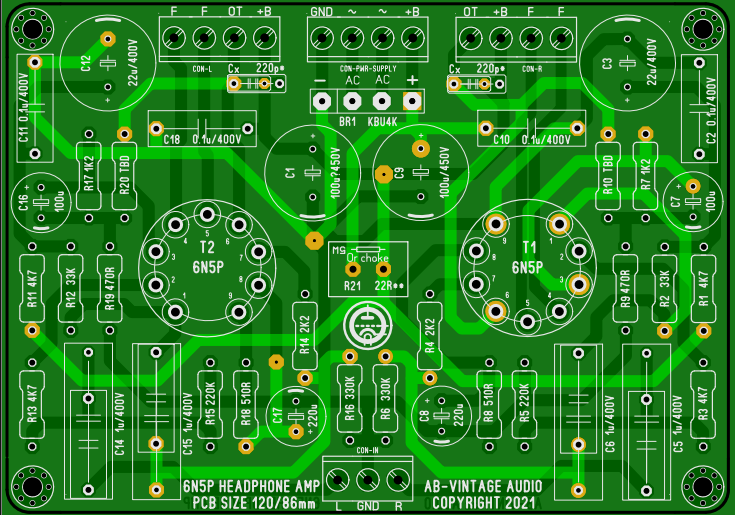

Cam asta e forma finala, mai am de finalizat schema (am redesenat-o in EasyEda) si de numerotat componentele corespunzator cu pcb-ul; pe urma le pun pe toate intr-un pdf pe care il urc aici. Nu mai deschid inca un subiect la group-buy, cine mai doreste se poate abona aici, la aceasta postare.

Shambala · #15

hpavictor scrie: Sâm Iun 12, 2021 5:48 am Aiurea , există compromisuri : droselul de DC are întrefier , deci va împrăștia o componentă pulsatorie mixtă ( 50 Hz + 100 Hz ) in interiorul aparatului , dacă nu se iau măsuri de ecranare corespunzătoare !
O rezistență chioară e mult mai ieftină și nu va emite brum în aparat , dar nu are eficiența droselului .
Rămâne să testați pe viu care soluție tehnică este cea mai potrivită ...

Fireste ca orice bobina (chiar si fara miez) ar trebui ecranata, fireste ca "droselul" de dc trebuie sa aiba intrefier.
Sunt aspecte care nu vad de ce trebuie mereu subliniate.
Uneori se gasesc sh drosele pe tole de tip I.

#16

Pentru a preveni constructorii entuziaști despre posibile surse de " ghinion "

!

#17

Shambala scrie: Sâm Iun 12, 2021 12:46 pm
hpavictor scrie: Sâm Iun 12, 2021 5:48 am Aiurea , există compromisuri : droselul de DC are întrefier , deci va împrăștia o componentă pulsatorie mixtă ( 50 Hz + 100 Hz ) in interiorul aparatului , dacă nu se iau măsuri de ecranare corespunzătoare !
O rezistență chioară e mult mai ieftină și nu va emite brum în aparat , dar nu are eficiența droselului .
Rămâne să testați pe viu care soluție tehnică este cea mai potrivită ...
Fireste ca orice bobina (chiar si fara miez) ar trebui ecranata, fireste ca "droselul" de dc trebuie sa aiba intrefier.
Sunt aspecte care nu vad de ce trebuie mereu subliniate.
Uneori se gasesc sh drosele pe tole de tip I.

Uneori de dragul despicatului firului în patru se mai și exagerează. Există șocuri de filtraj ecranate sau pur și simplu îl montezi mai departe de circuitul electronic, eu încă nu am întâlnit șoc de filtraj care să introducă zgomot în montaj.
In general o dau de gard cei care nu au experiență și înghesuie un montaj într-o carcasă mică sau aranjează componentele de dragul unui design.

#18

Mda , era cineva care se plângea că se aude brum în boxe , inclusiv cu lămpile finale scoase din socluri ...
Orice sfat constructiv poate fi binevenit pentru cei aflați în necaz / în pană de idei !

#19

Chiar daca pare SF, se poate...si eu am patit-o...era din cauza unui toroidal bobinat in asa hal ca radia camp magnetic direct in bobina secundara, suficient cat sa se auda un mic brum...era si cutia cam mica...dar ulterior am rezolvat problema schimband traful si punand peste el o cana din aia de la magazinele chinezesti....tabla subtire, ca de conserva, dar si-a facut bine treaba acolo.
Daca tot s-a vorbit despre alimentare, semnalez si eu o problema, intalnita cu trafurile de la Petra. Nu stiu daca au fost 2 cazuri particulare, sau sunt multe care fac asa, dar am observat ca e bobinat secundarul cam pe o parte a torului...refacand bobinajul secundar - era un traf de 2X12V, nu au fost spire asa multe - cu aceeasi sarma, nu mai radia nimic. Cel putin teoretic, daca bobinajul e facut echidistant si acopera tot miezul, campul magnetic indus de o spira e anulat de cel indus de spira diametral opusa. Eu cel putin asa am invatat...si mi s-a si confirmat in 2 teste.
Daca in primul caz, cu un "receptor" format dintr-o bobina cu miez de fier si un difuzor mic bazaia de la 5cm de traf, dupa ce am rebobinat nu se mai auzea nimic, nici cu bobina lipita de traf si difuzorul la ureche. A fost un test rapid, nu l-am pozat, dar asta poate face oricine:
Un pachet de I-uri de la un traf micut, gen sonerie, pe care am bobinat un rest de sarma de la desfacerea altui traf - sa zicem ca or fi fost vreo 500 de spire cu 0.1mm, cat o papiota de ata de cusut. La asta am legat un difuzor scos din ceva receptor de telefon fix, cred ca avea vreo 50 de ohmi...din ala cu membrana de celuloid.
***
Cam pe la ce pret vor fi cablajele? Ma inscriu si eu la 2, dar as vrea sa fiu pregatit...
A, si o sugestie, desi nu stiu daca e cazul: poti sa faci gaurile metalizate pe ambele parti? Eu probabil o sa plantez piesele pe aceeasi parte cu soclurile, la genul asta de montaj parca nu as pune lampile la vedere, nu e mare lucru de vazut....am mai luat ceva cablaje de lampi de la cineva, erau foarte ok facute, dar pe partea opusa silk-screenului erau metalizate gaurile, iar unde era silk screen nu...si practic ar fi trebuit sa lipesc aiurea piesele...pana la urma le-am lipit tot pe partea corecta...
Tot din acelasi motiv as face montajul un pic mai aerisit, dar e ok si asa, nu se incalzesc asa tare lampile astea mici.

#20

Avand in vedere dimensiunile placii, pretul pt una nu cred ca va depasi 30RON. Pot sa fac gauri metalizate pe ambele parti dar nu stiu daca se merita, asta ar insemna sa adaug pad-uri la fiecare componenta in parte si sunt cateva acolo. La soclurile lampilor vor exista pad-uri atat pe partea cu piesele, cat si pe cea cu lipiturile dar alte modificari nu cred ca mai trebuiesc. O sa fac vreo 10 pcb-uri in prima faza, cred ca pe la jumatatea lunii pun comanda.
