Amplificator audio 20W clasa A

[Shambala]

De-a lungul a vreo 20 de ani s-au scris multe sute de pagini (poate mii) pe diverse forumuri din lume despre amplificatoarele lui Hiraga.
Au fost alimentate si cu SMPS si cu surse liniare, au fost si pareri contrarii argumentate si chiar documentate cu oscilograme filmate. In final toate modelele DIY au functionat ok, indiferent de tipul de alimentare folosit.
Evident ca depinde si la ce nivel de calitate vrei sa obtii amplificatorul. Unii il pun pe boxe de mii sau zeci de mii de $/euro. Concluziile au fost intotdeauna ca pt. o calitate high-end trebuie sa imprechierzi "la sange" tranzistorii si trebuie folosita o alimentrare liniara. Si nu doar cu filtraje foarte mari ci dusa chiar mult mai departe, cu filtre C-L-C sau macar C-R-C.
Pt ascultat in surdina la birou 14 ore pe zi cred ca ar merge si un amplif in cl. AB, nu este nevoie de o clasa A care consuma mult mai mult.

[carageae]

Desi am si eu in plan, in diverse stadii de realizare, mai multe amplificatoare in clasa A, inclusiv un Hiraga si doua JLH, recent, cautand o comparatie intre amplificatoarele discutate, am gasit o schema care mi se pare si mai interesanta, sub aspectul ca e facuta si testata cu componente din zilele noastre...pt. cine nu stie, tranzistoarele NJW folosite in final au beta declarat si constant, nu am cumparat inca, dar am citit frumos despre ele din mai multe surse. O sa revin aici dupa ce le primesc.
Asadar, ce parere aveti de asta? Pe site e un pdf cu detalii, se gasesc si PCB-uri pe ebay, dar parca mai bine am iesi daca le-am face noi....ce spuneti?
http://hifisonix.com/sx-amplifier-audio ... amplifier/

[IulianAnghel]

Desi am si eu in plan, in diverse stadii de realizare, mai multe amplificatoare in clasa A, inclusiv un Hiraga si doua JLH, recent, cautand o comparatie intre amplificatoarele discutate, am gasit o schema care mi se pare si mai interesanta, sub aspectul ca e facuta si testata cu componente din zilele noastre...pt. cine nu stie, tranzistoarele NJW folosite in final au beta declarat si constant, nu am cumparat inca, dar am citit frumos despre ele din mai multe surse. O sa revin aici dupa ce le primesc.
Asadar, ce parere aveti de asta? Pe site e un pdf cu detalii, se gasesc si PCB-uri pe ebay, dar parca mai bine am iesi daca le-am face noi....ce spuneti?
http://hifisonix.com/sx-amplifier-audio ... amplifier/

Ma bate gandul sa poiectez un pcb penru schema.

[carageae]

Exista deja cele de pe ebay si am inteles ca si userul Alex MM are o varianta de cablaj...insa orice idee noua e binevenita...

[addybiru]

Il intreb pe domnul Pop, poate imi da un pdf sa pot face cateva exemplare prin metoda foto si daca mai are cineva nevoie de placi, o sa le pot face acasa...pentru fabrica stiu ca trebuie gerbere dar nu cred ca le putem obtine.

[DANO]

Se găsesc pe site-ul postat mai sus în format pdf cablajul și îl puteți face

[addybiru]

Se găsesc pe site-ul postat mai sus în format pdf cablajul și îl puteți face

Da, am gasit si arhiva cu gerbere deci se poate face lejer un group-buy daca sunt mai multi colegi interesati

[DANO]

Iar ca sursă de alimentare recomand asta:
https://a.aliexpress.com/_mrKN4Ih

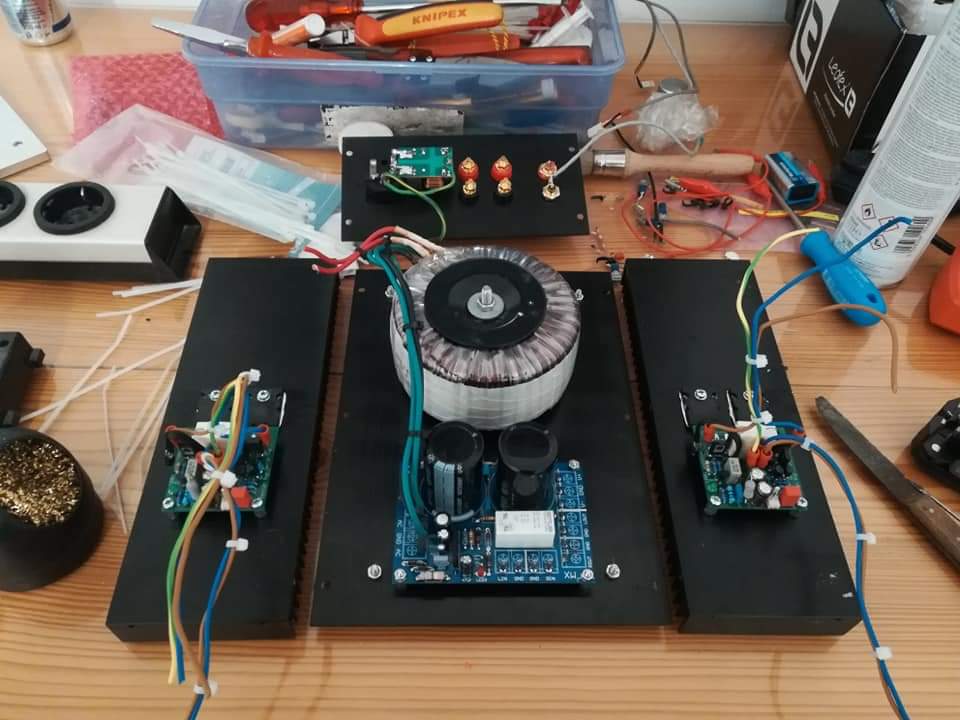

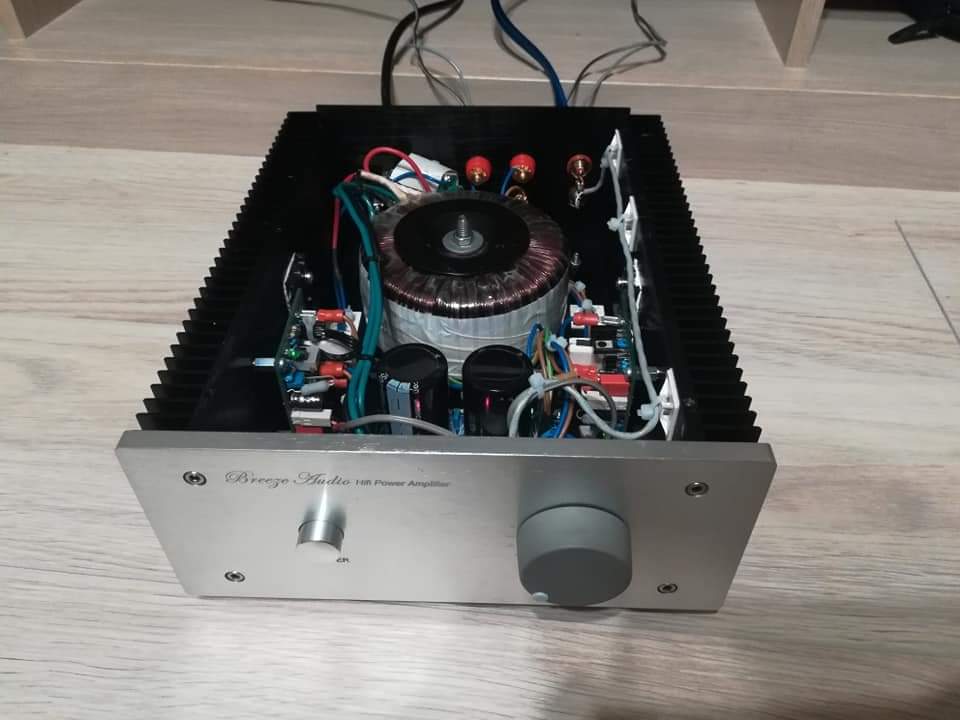

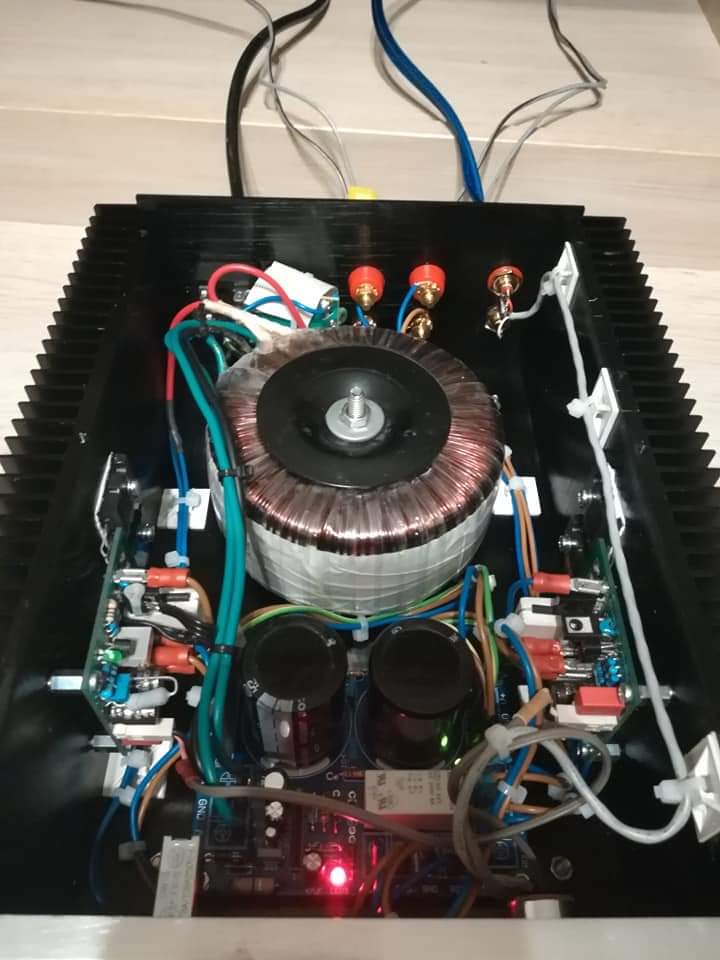

Are și protecție o mica întârziere la pornire, decupează boxe când se oprește. Eu am folosit-o în amplificatorul meu P3A,




[VIOTUBEAMP]

https://m.aliexpress.com/item/328970513 ... ebf6ab9a18
Este o glumă să alimentezi clasă A din așa ceva.

[DANO]

https://m.aliexpress.com/item/328970513 ... ebf6ab9a18
Este o glumă să alimentezi clasă A din așa ceva.

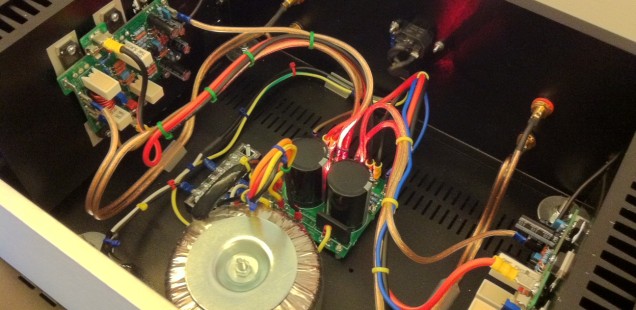

Cu o gluma de genu a fost făcută alimentarea și de cei care promovează amplificatorul pe siteul de mai sus, nu ma interesat la ce curent de mers în gol e setat nici nu ma interesează doar am văzut poze cu amplificatorul acolo și de aia am dat acel link
