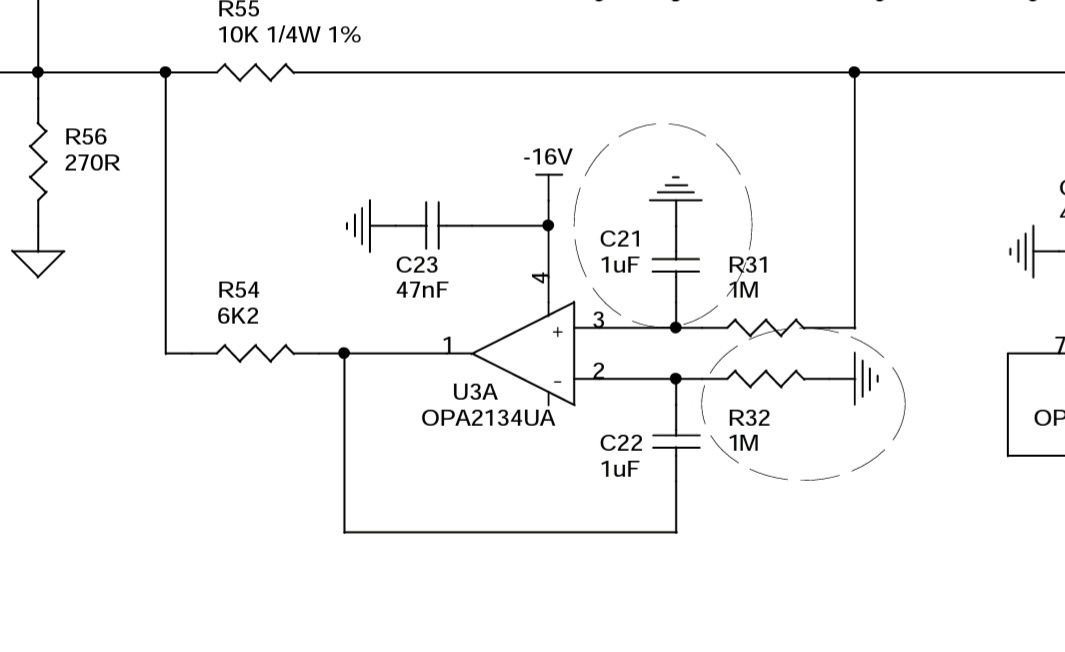

Circuitul integrator folosit etajul DC Servo ( Varianta 4 ) ar trebui să fie balansat , conform schemei de mai jos .
Ce părere aveți , se justifică ?

#22

Se pare că varianta originală aleasă pentru DC Servo ( conform schemei denumită Versiunea 4 ) este cea mai simplă , în cazul soluției balansate este necesara adăugarea a încă unui operațional , ceea ce scade avantajul simplității în raport cu avantajul tehnic , deoarece Versiunea 4 folosește nativ întrarea inversoare ...
Subiectul rămâne în dezbatere .

#23

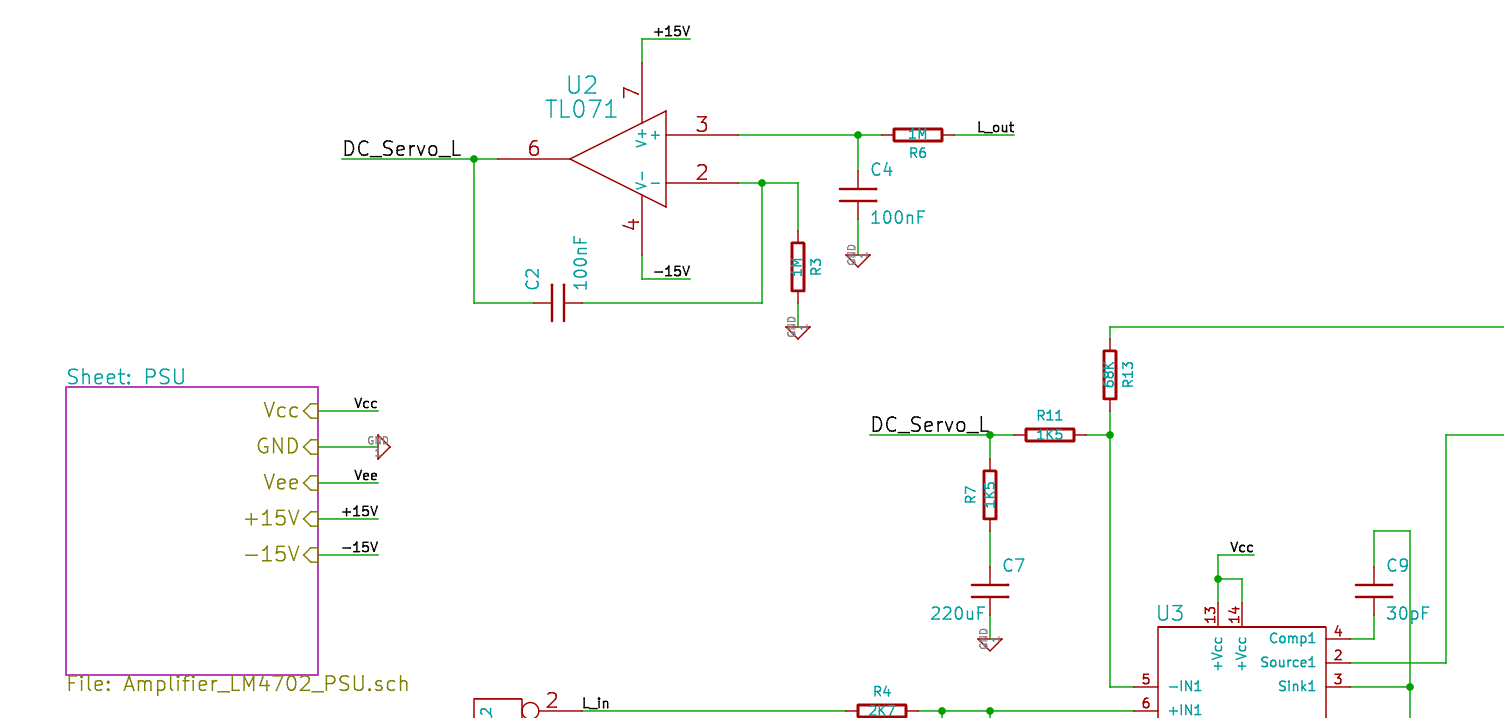

Aceeasi solutie o voi aplica si in cazul unui amplificator construit recent, cu LM4702, intrare nebalansata; amplificatorul e functional si testat, mai fac o mica placuta pe care pun doar DC servo din schema.

#24

Atenție, rezistentele ( 1Mohm ) integratorului trebuie conectate direct la bornele amplificatorului , ca să poată compensa nativ orice componenta DC de pe traseu .
Desigur , dacă folosești releu pentru protecție , treaba se schimbă în rău ...

#25

hpavictor scrie: Joi Iul 14, 2022 12:54 am Desigur , dacă folosești releu pentru protecție , treaba se schimbă în rău ...

Am vazut ca ai postat undeva (am uitat) releul electronic cu mosfeti comandati se Si875x. L-am folosit pentru un soft start, dar poate ii dau o sansa si pe iesirea unui amplificator.

Oi posta cand testez.

#26

Poți folosi orice schema de protectie ( atașez ceva banal ) , la care înlocuiești bobina releului cu LED-ul din circuitul de comanda a MOS - FET , sunt doar câteva variante de asemenea circuite , mai noi sau mai vechi , de regulă sunt aplicatii extrem de fiabile din industria automotive .
Despre parametrii MOS-urilor nu mai comentam ... tensiune max , curent max , rezistenta echivalentă când joncțiunea e deschisă etc , putere disipată etc .

#27

Mircea scrie: Dum Iul 17, 2022 2:11 am
hpavictor scrie: Joi Iul 14, 2022 12:54 am Desigur , dacă folosești releu pentru protecție , treaba se schimbă în rău ...
Am vazut ca ai postat undeva (am uitat) releul electronic cu mosfeti comandati se Si875x. L-am folosit pentru un soft start, dar poate ii dau o sansa si pe iesirea unui amplificator.

Oi posta cand testez.

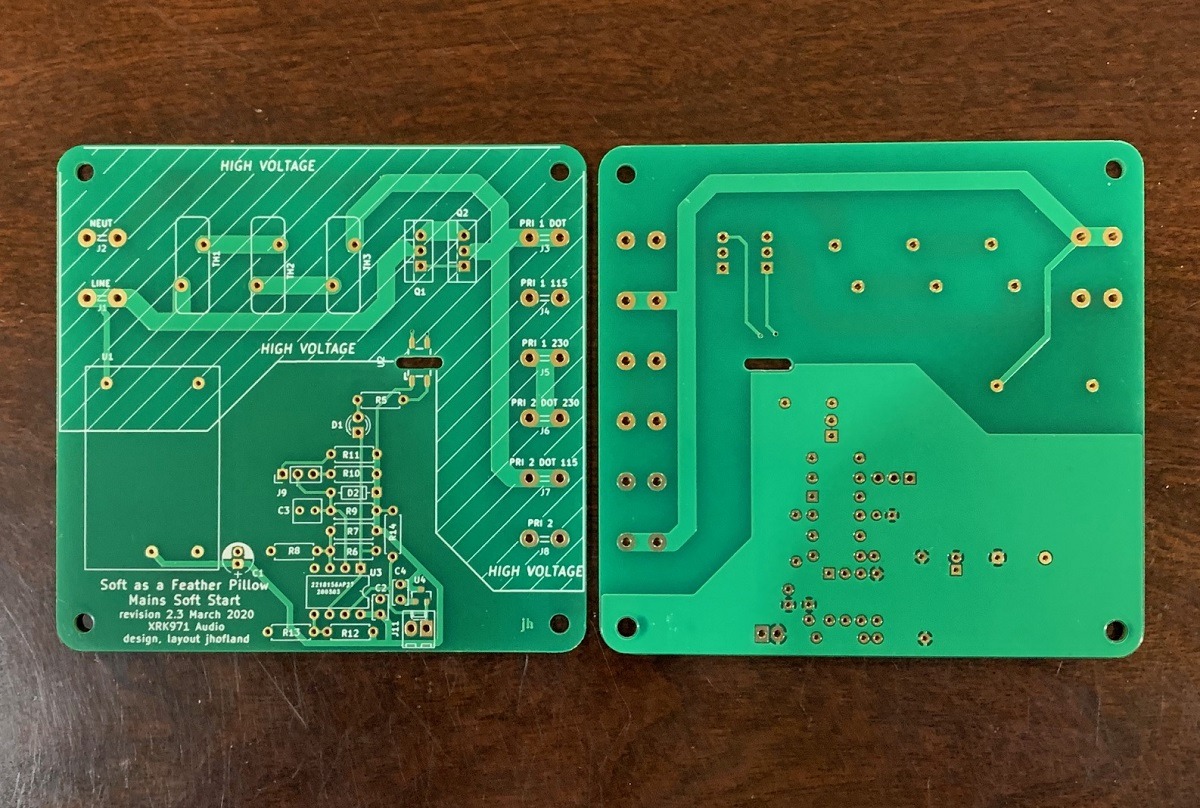

Ceva asemănător cu schema acestui montaj ?

#28

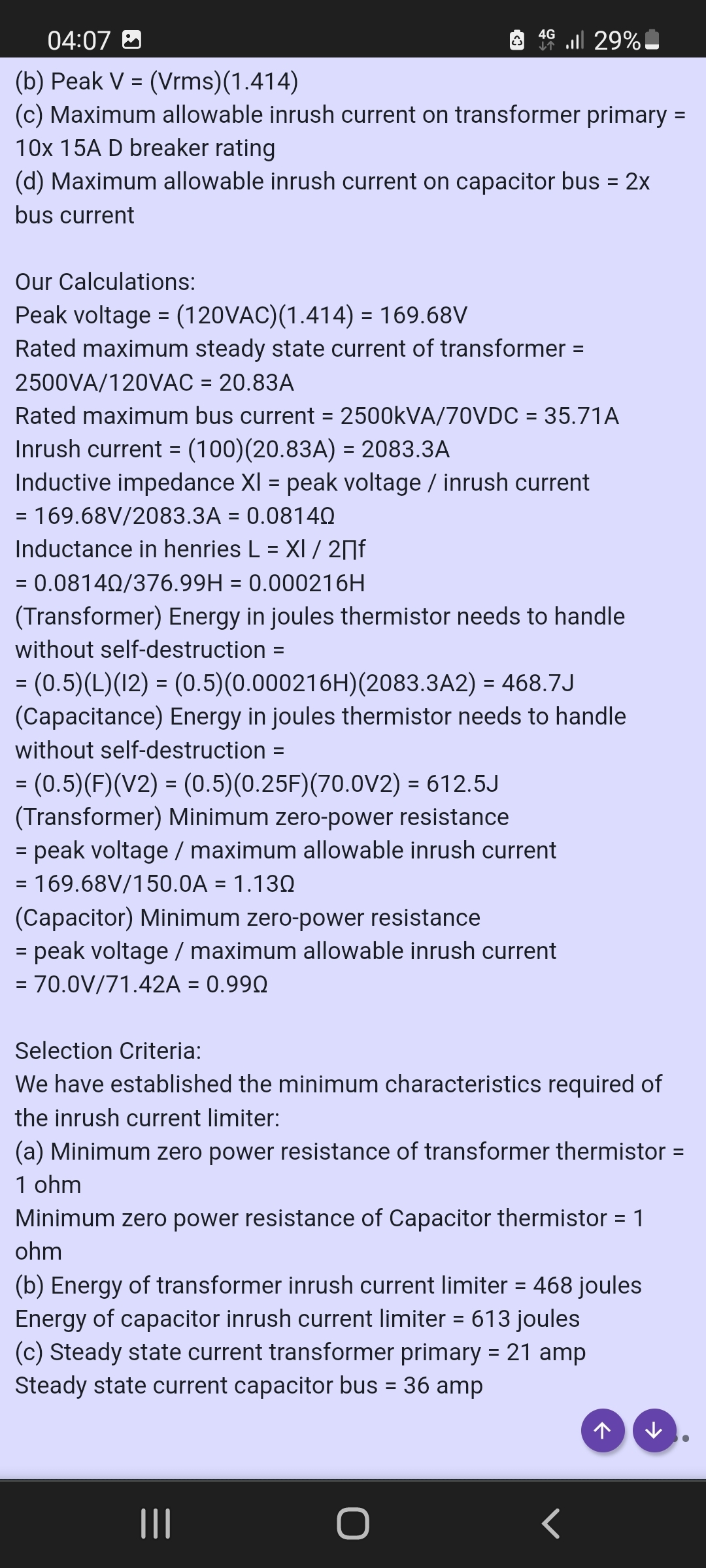

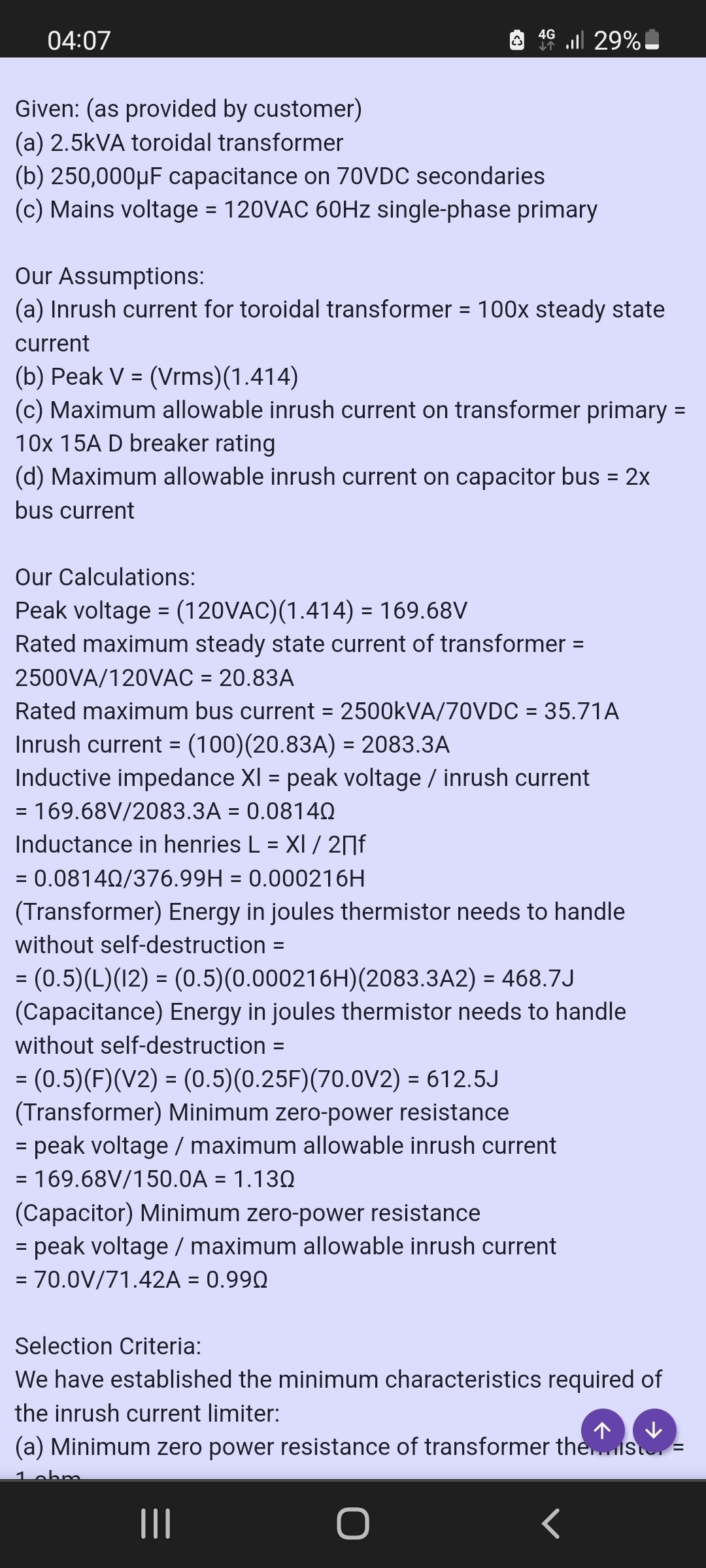

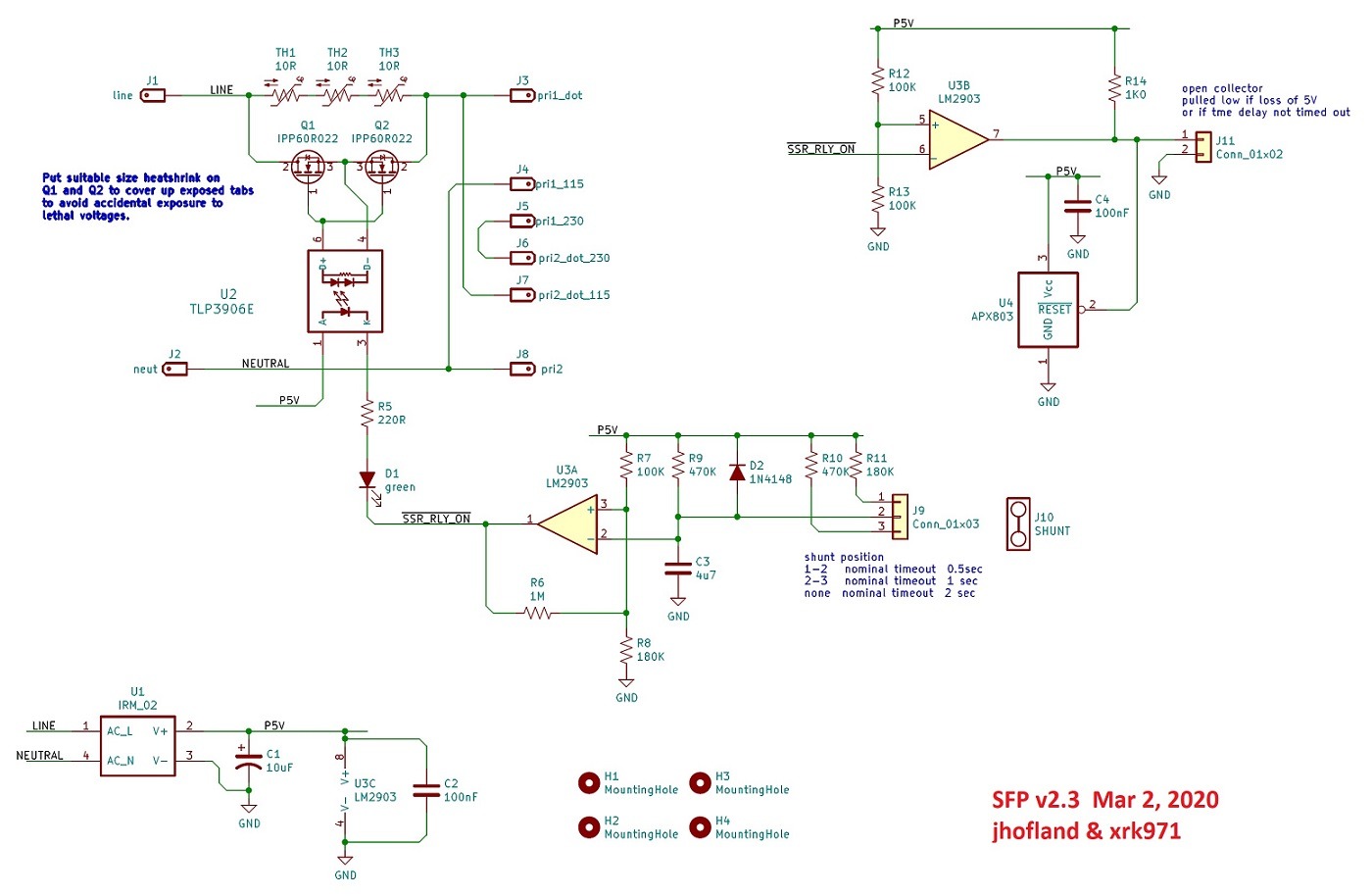

Uite un exemplu suficient de complet pentru dimensionarea alimentarii ( 120V AC ) și a termistoarelor pentru soft start :

#29

Scuze pentru raspunsul intarziat.

Nu, soft-startul l-am testat prin conectarea spre maximul tensiunii, ca sa micsorez curentul de magnetizare. Deci, doar mosfeturile, nu suntez nimic. Esecul a constat in alegerea proasta a mosfetilor (Vds de doar 160V). Deci, chiar la 120V, cu doi in serie, au crapat (de fapt crapa unul singur, probabil care e mai rapid) in anumite situatii.

Adica dupa 3-4 conectari reusite crapau. Cum galeata mea are fundul foarte sus, am decis ca mosfetii in cauza sa serveasca la releul de iesire al amplificatoarelor.

Testul urmator merita niste mosfeti mai potriviti.

#30

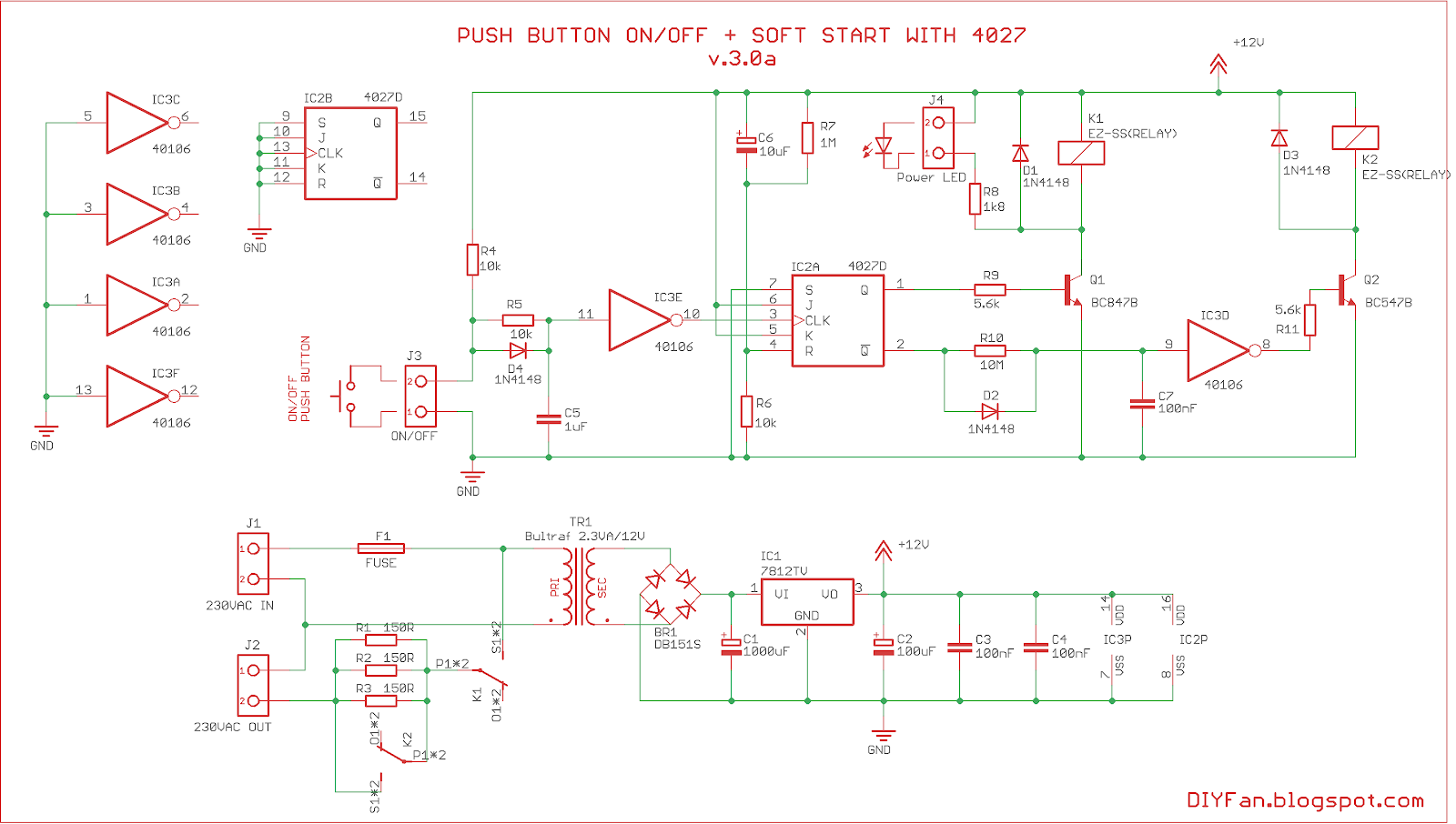

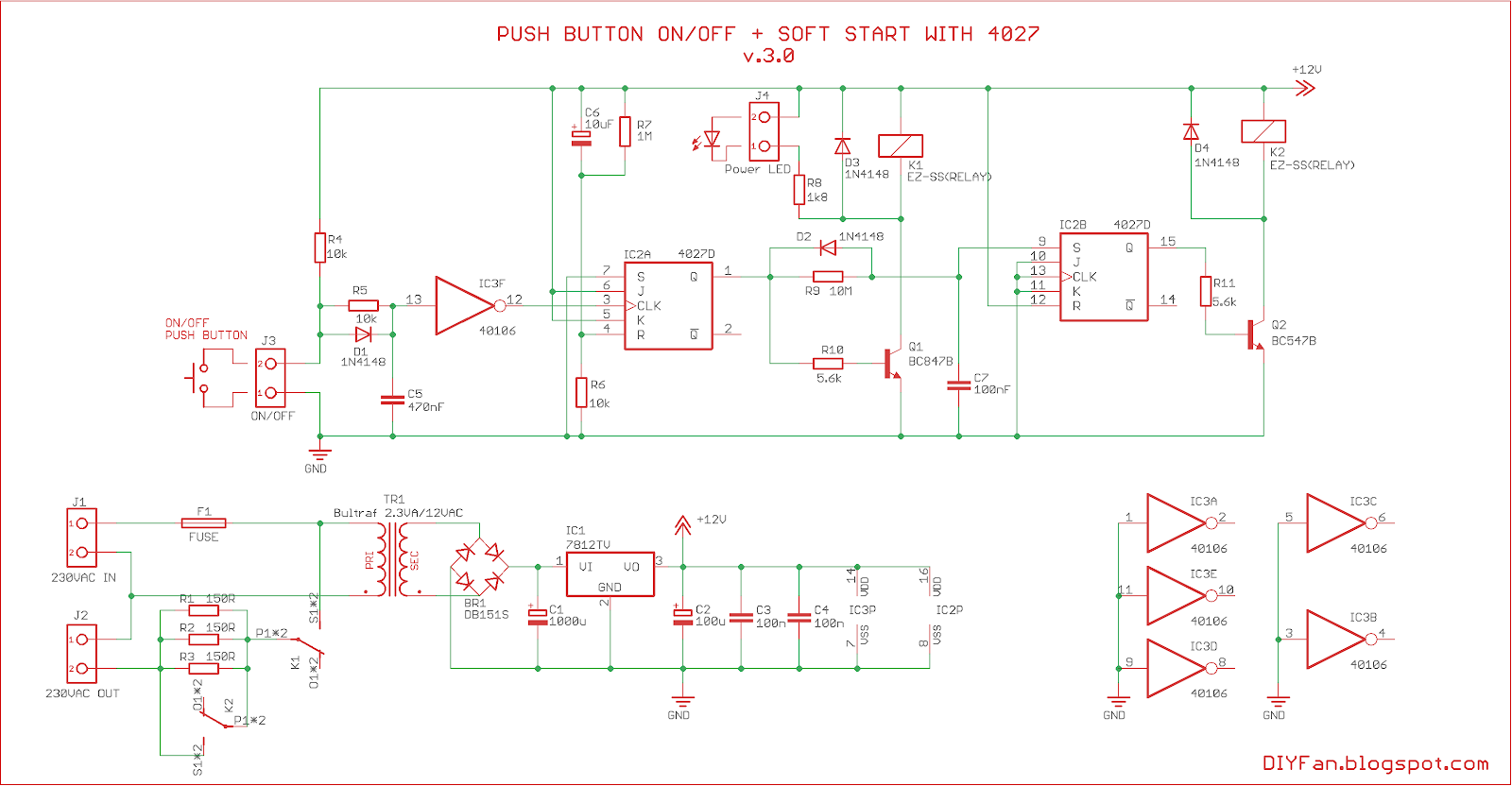

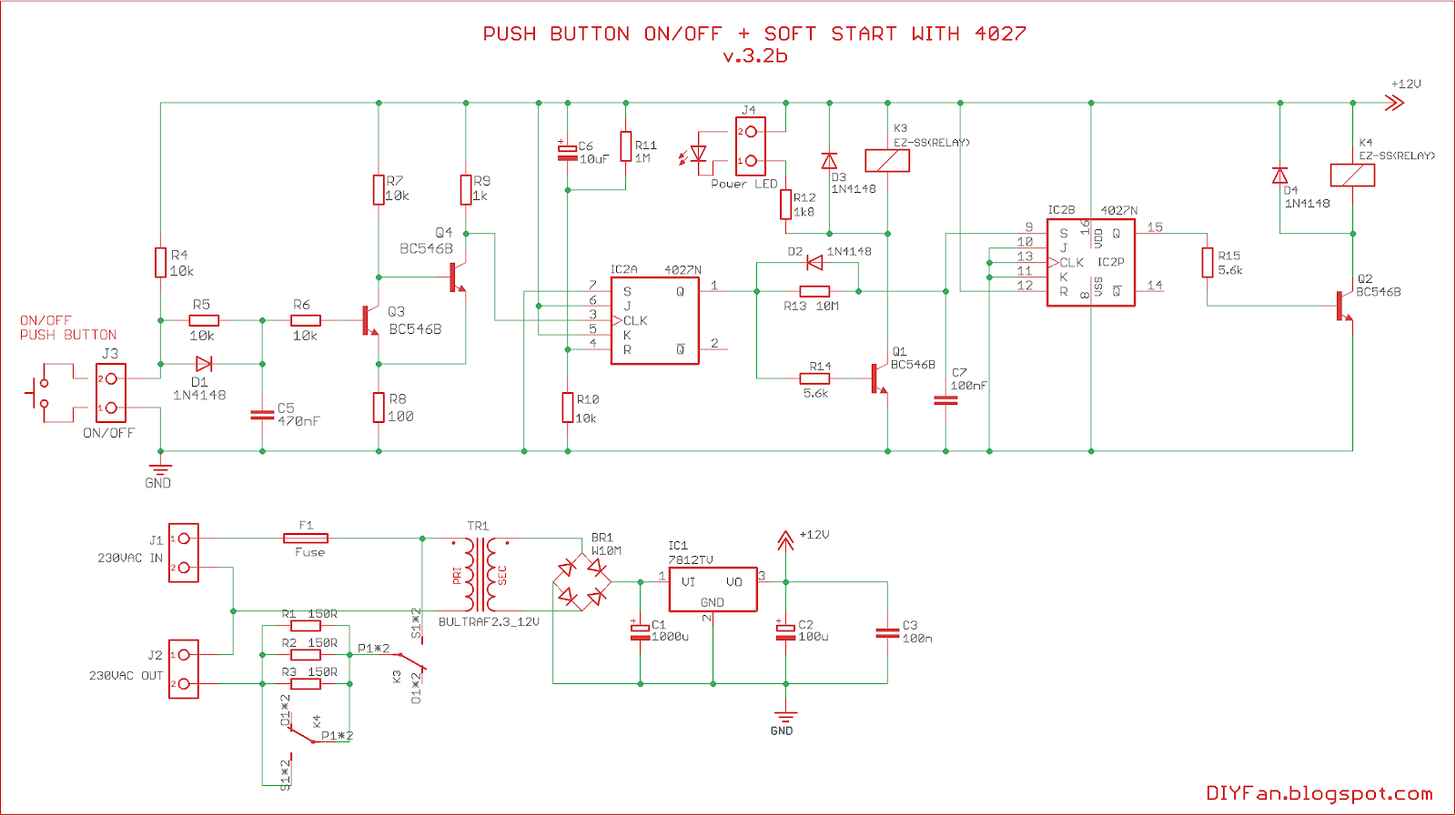

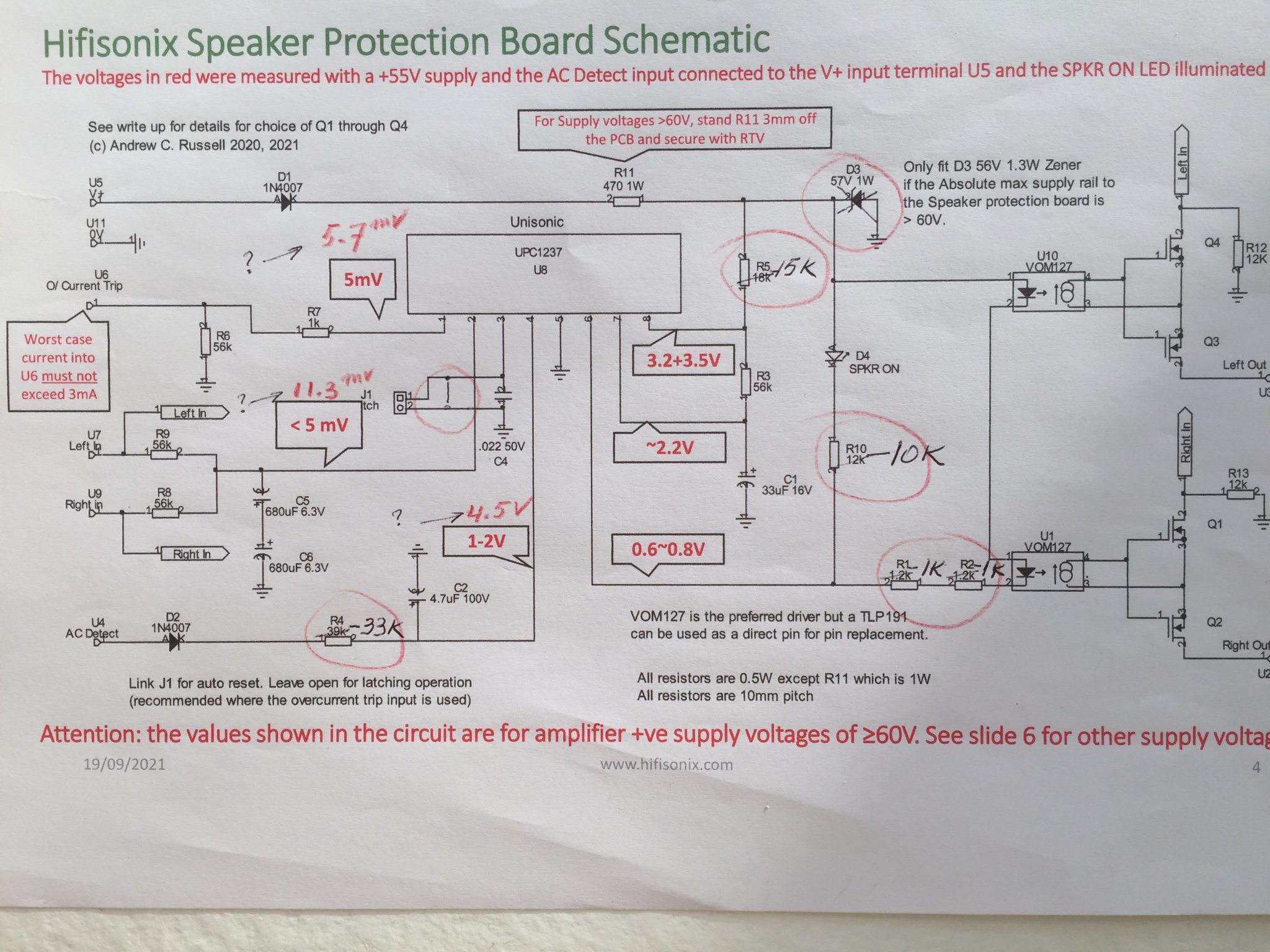

Vă ofer câteva variante de scheme pentru soft start + power on , drept sursă de inspirație pentru o aplicație viitoare cu microcontroller și transformarea intr-o schemă moderna cu SSR :
