Amplificator de casti

[carageae]

In afara de riscul de descarcare inegala pe cele doua ramuri, ce ar mai putea fi? Chiar ma gandeam la un montaj din ala de masă virtuală, folosit si la amplifurile de putere, pt. o simetrie mai buna cred....

[hixpp02]

Deci trebuie alt cablaj .
Poate se gaseste un binevoitor sa-l realizeze ...

Ma bag eu sa-l refac, fara partea cu sursa si cu librariile de componente actualizate mai ales pentru conectori si potentiometru. Si il pun in practica, numai sa am timp.

[VAX]

Se pot obtine rezultate foarte bune cu circuite integrate obisnuite, de genul TDA2009 (sau cu altele mai noi), cu finalul in clasa AB, cu banda de frecventa de minim 40 KHz (de dorit) si cu distorsiuni < 0,1%. Cu surse de alimentare obisnuite si fara "nebunii". Se poate mari gradul de reactie negativa.
Sclemele astea "minune" sunt fente de reclama ale producatorilor, niste tampenii.
Eu am construit (in anii '80, cand eram student) un amplificator stereo de casti cu UL1402 (circuit polonez utilizat la pickup-uri), care are finalul de tip totem-pole, cu distorsiuni mai mari decat la integratele obisnuite. Am marit mult reactia negariva si mergea "cristal" (banda de frecventa de peste 100 khz.
Castile erau TESLA, astea erau disponibile in comert.

https://www.radiomuseum.org/tubes/tube_ul1402.html
http://www.elektronikjk.com/elementy_cz ... 402L-2.pdf

https://i.ebayimg.com/images/g/BvAAAOSw ... l1600.webp

[hpavictor]

Deci trebuie alt cablaj .
Poate se gaseste un binevoitor sa-l realizeze ...

Ma bag eu sa-l refac, fara partea cu sursa si cu librariile de componente actualizate mai ales pentru conectori si potentiometru. Si il pun in practica, numai sa am timp.

In opinia mea , potentiometrul nu are ce cauta pe PCB-ul de baza , ci conectat la un PCB propriu sau trase fire flexibile .
In acest fel , se pot folosi orice tip , model sau format de potentiometru ( cu valoarea 10Kohmi , avand caracteristica liniara de variatie ).
Desigur , acele fire pot avea un conector la capat , conectorul pereche fiind amplasat pe PCB .

[hixpp02]

Pentru cei care vor sa se documenteze am pus aici cele aparute in revista:
Amplificator casti HI-FI SC2011

[hpavictor]

Mulțumesc pentru efort .
Atașez eu pdf-ul aici

[hpavictor]

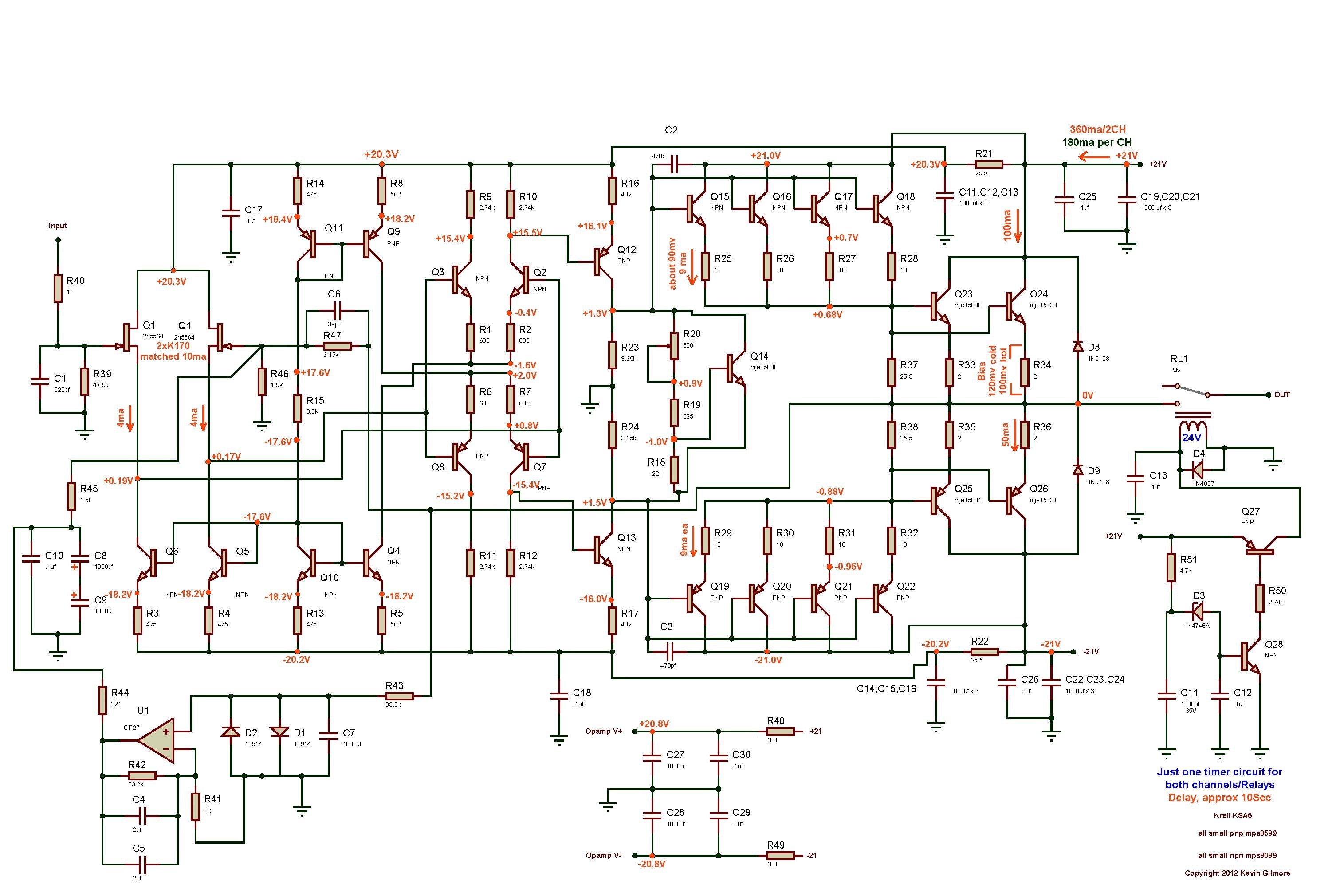

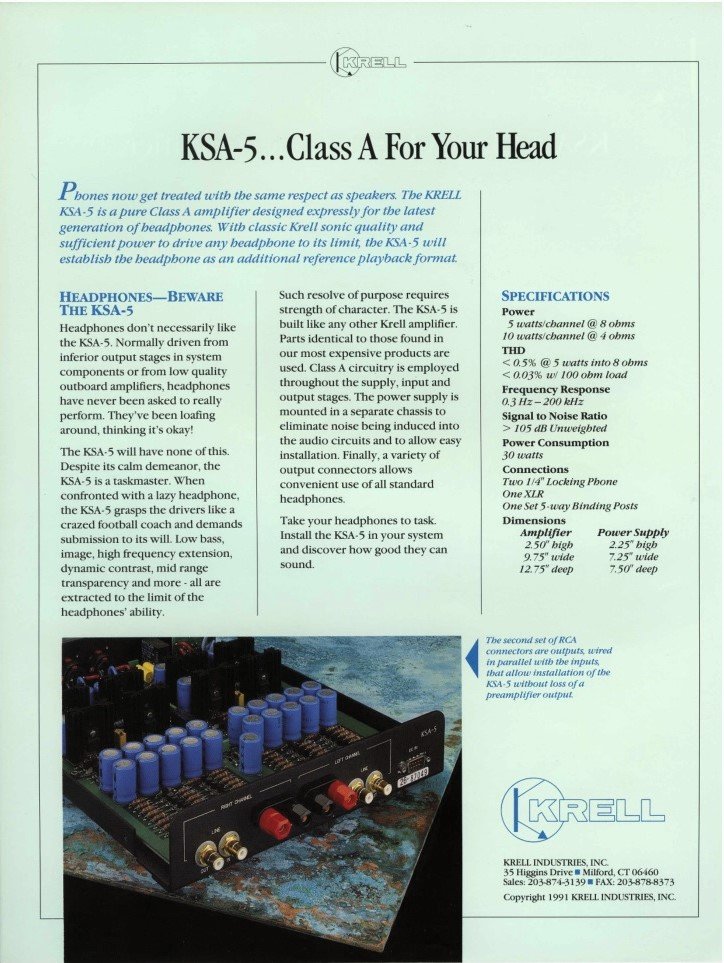

Va prezint o sursa de inspiratie ( Krell KSA5 ) pentru realizarea amplificatorului de casti Silicon Chip , nu recomand sub nicio forma constructia unui asemenea amplificator ...

[hixpp02]

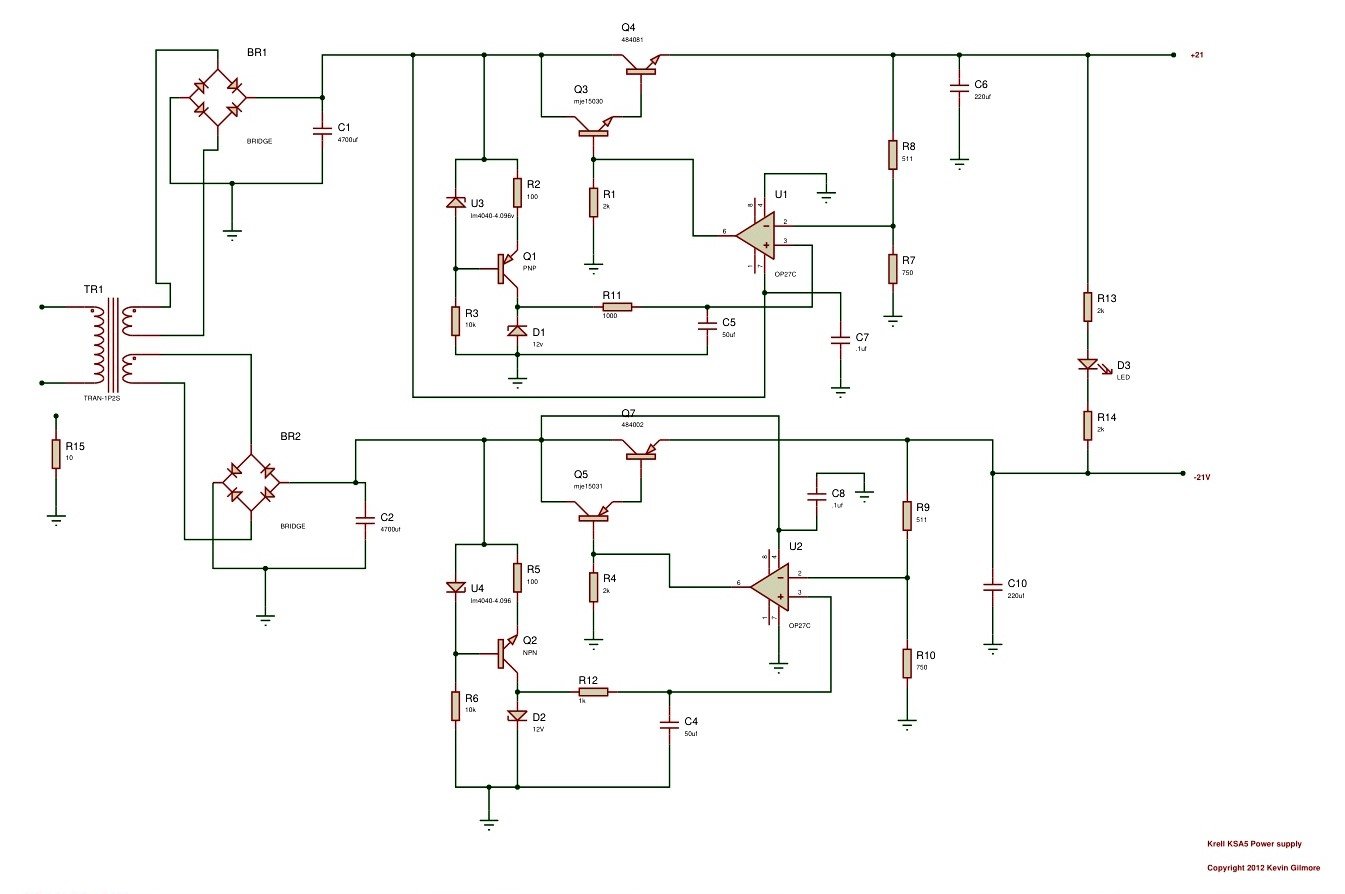

Sursa de la Krell pare interesantă, cu valorile recalculate pentru +-12V ar merita făcută.

[hixpp02]

Ar fi de retinut doar etajul de DC Servo si circuitul de mute pe iesire , ar trebui adaugate la amplficatorul Silicon Chip , alaturi de sursa propusa de mine . Cea de la Krell este mult superioara , dar overkill .
Circuitul de mute ar trebui sa sesizeze prezenta AC .

[carageae]

Daca tot ai adus in discutie amplficatoare overkill, ai cumva macar vreo schema de la amplificatoarele Vioelectric?...ceva din generatia a doua...o cunostinta sălta in slavi modelul V222, zicea ca nu se poate mai bine de aşa....eu din ce vad in poze cred ca e tot overkill, dar sunt curios pe ce dau audiofilii mai bine de 1000 de euro...
Da, schema aia de alimentare mi se pare super ok, am facut si eu asa ceva, doar ca avea un tranzistor darlington in loc de operationalul ala si ceva LED parca in loc de U3 si U4. Era o sursa pentru un phantom power de 48V, un amic a avut ceva cu SMD-uri pe care n-am avut nervi s-o repar, facea din 12V ->48V, in comutatie. A zis ca pana a dat mixerul cu a mea a mers, zicea ca s-a redus si zgomotul.
