Buna ziua!
Ieri am terminat un preamplificator phono cu 2 duble triode 6N1P.
Placa preului am primit-o de la proprietarul preului. Nu am schema la partea de preu.

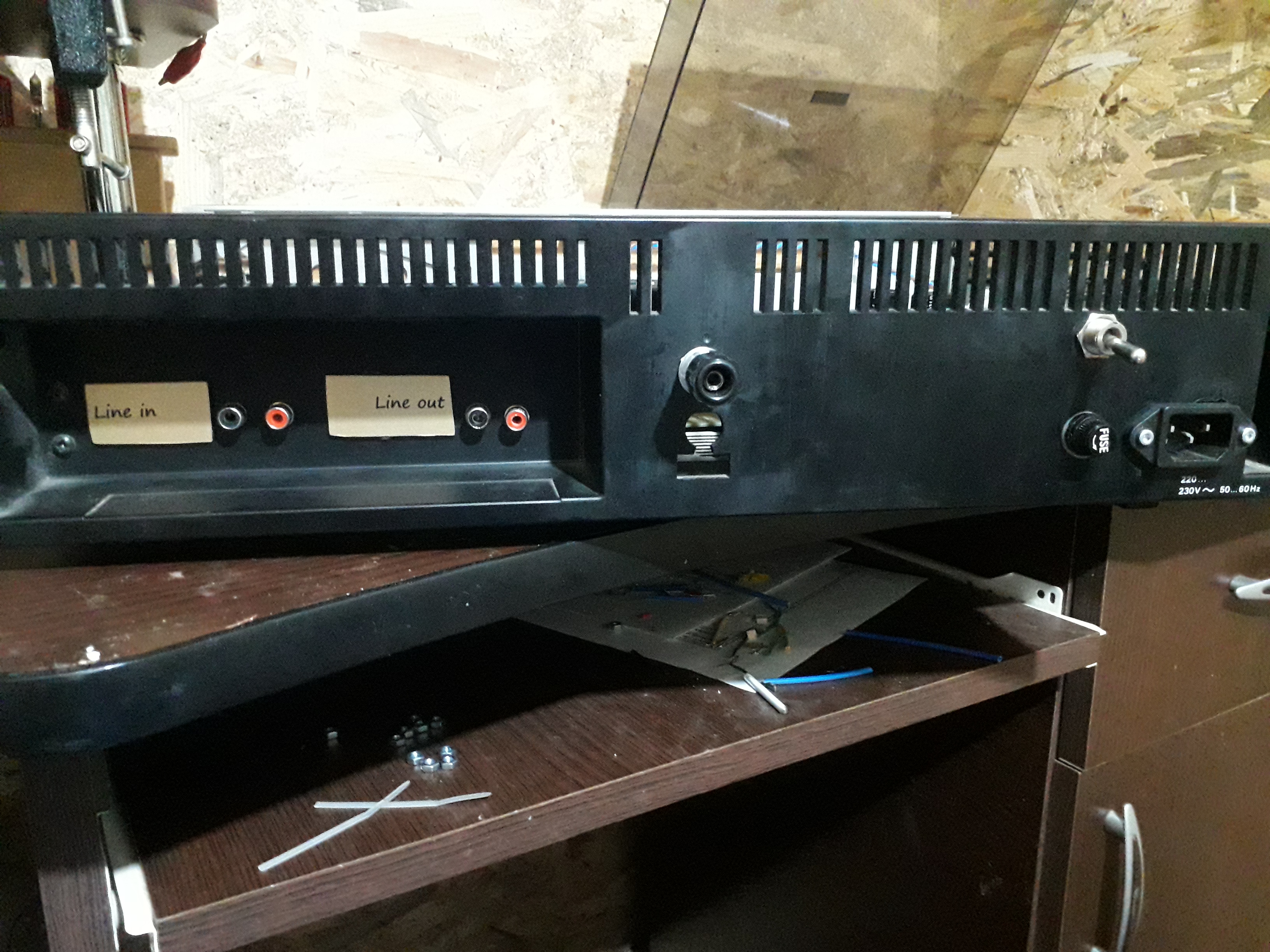

Eu doar am facut partea de alimentare, carcasa si conectica.
Tensiune anodica stabilizata la +250V C.C. cu IRF840 si LM317.
Tensiunea de filament (6.3V C.C. este obținută dintr- sursă cu LM317 și 2 x BD250 în paralel.
O sa postez si schemele surselor de alimentare, momentan nu le am desenate.

Rares Alexa scrie: Dum Iul 12, 2020 12:03 pm O sa postez si schemele surselor de alimentare

Felicitari pentru realizare, sunt interesat de schema surselor de alimentare deoarece am si eu de facut un preamplif si inca nu m-am decis in aceasta privinta; stiu doar ca vor fi stabilizate si tensiunea anodica si cea de filament. Pe partea de filament cred ca voi folosi LM317 cu ceva tranzistori. Cum se comporta, ati facut ceva masuratori, e eficienta alimentarea (in privinta brumului)?

Brum de 50Hz nu există.
Doar dacă dau amplificatorul la maxim se aude un zgomot mic, un fasait care nu deranjează, e datorită amplificarii mari.
Se comporta bine LM317 cu tranzistori, atâta timp cât se dimensioneaza radiatorul pentru răcire corespunzator, nu ar trebui să fie probleme.
Eu am folosit un radiator de aluminiu 20cm x 10cm x 2.5cm și stă călduț.
Bineînțeles și tensiunea trafului de alimentare trebuie să fie calculată ca să nu fie cadere de tensiune foarte mare pe LM317 si tranzistori.

Schema

Traseul de masa al retelei pasive RIAA trebuie conectata direct la R1 ...

@Rares Alexa , felicitari pentru realizare.

O nota: testerele alea de le folosesti la 9205 nu sunt testere pentru tensiuni de nivelul celor din circuitul tau. E bine sa le schimbi cu altele care-ti garanteaza securitatea personala.

Vă mulțumesc.
Asa este, acel multimetru este o chinezărie. M-a gandit să cumpăr unu mai bun, poate un Fluke.

Sunt cabluri siliconate, eu am masurat si 600V cu asa ceva si nu "pisca". Singurul risc e ca in timp se mai rup firele - e foarte subtire firul din interior...periodic ar fi bine desfacute si refacute lipiturile, eventual asigurate cu un tub termocontractibil subtire.
Eu folosesc tot chinezarii din astea dar am cumparat de la mivarom testere mai bune, gen UNI-T sau Mastech. Daca sunt verificate si calibrate, aparatele gen M890(G) isi fac bine treaba, daca nu vrem aviz metrologic pt. ce masuram...
Sunt si variante intermediare mai bune decat FLUKE, care e ok, dar pt. meseriasii care lucreaza zilnic cateva ore cu ele...dar daca ai castigat la loterie....go for Fluke
Eu mai degraba insa, la nivel de amator, m-as orienta catre instrumentele UNI-T din gama de sus, sunt suficient de bune, cel putin la curenti, tensiuni si rezistenta.

Nu am castigat la loto...
Ma gandesc sa imi strang niste banuti pentru un aparat ceva mai profi..
Am lucrat cu un multimetru Fluke cu autoscalare si mi-a placut foarte mult cum se lucreaza cu el.

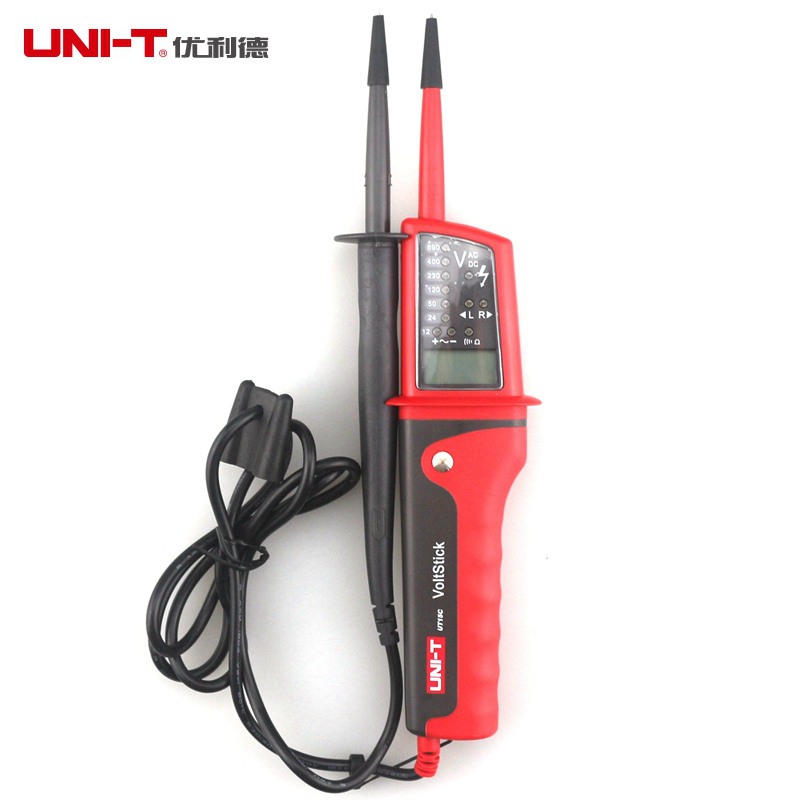

Acum, unde lucrez (domeniu electric industrial) avem niste testere UNIT UT15C care mi s-au parut chiar ok, măsoară tensiune AC/DC, continuitate si rotatia fazelor la circuitele trifazice.

Nu-mi dau seama daca faceti misto de noi sau asta e nivelul vostru de echipamente de masura ...
