Am primit recent niste reviste si carti de electronica si am scanat cateva scheme care mi se par utile. Nu cunosc limba maghiara, dar schemele vorbesc de la sine. Daca e nevoie, cred ca avem si aici prieteni care ne pot ajuta.
Am impartit in trei sectiuni schemele: Radio, magnetofoane si pickupuri si diverse.
Am mutat forumul pe unul din serverele mele si am achizitionat si noul domeniu .eu; dupa 24 de ore, forumul va fi disponibil la noua adresa, https://www.hobbyelectronics.eu
Scheme din revista Radiotechnika
Moderator: carageae
-
carageae
- Mod global
- Mesaje: 568
- Membru din: Joi Mai 28, 2020 7:30 pm
- A apreciat de: 106 ori
- A fost apreciat de: 91 ori
RADIO
- Fişiere ataşate
-

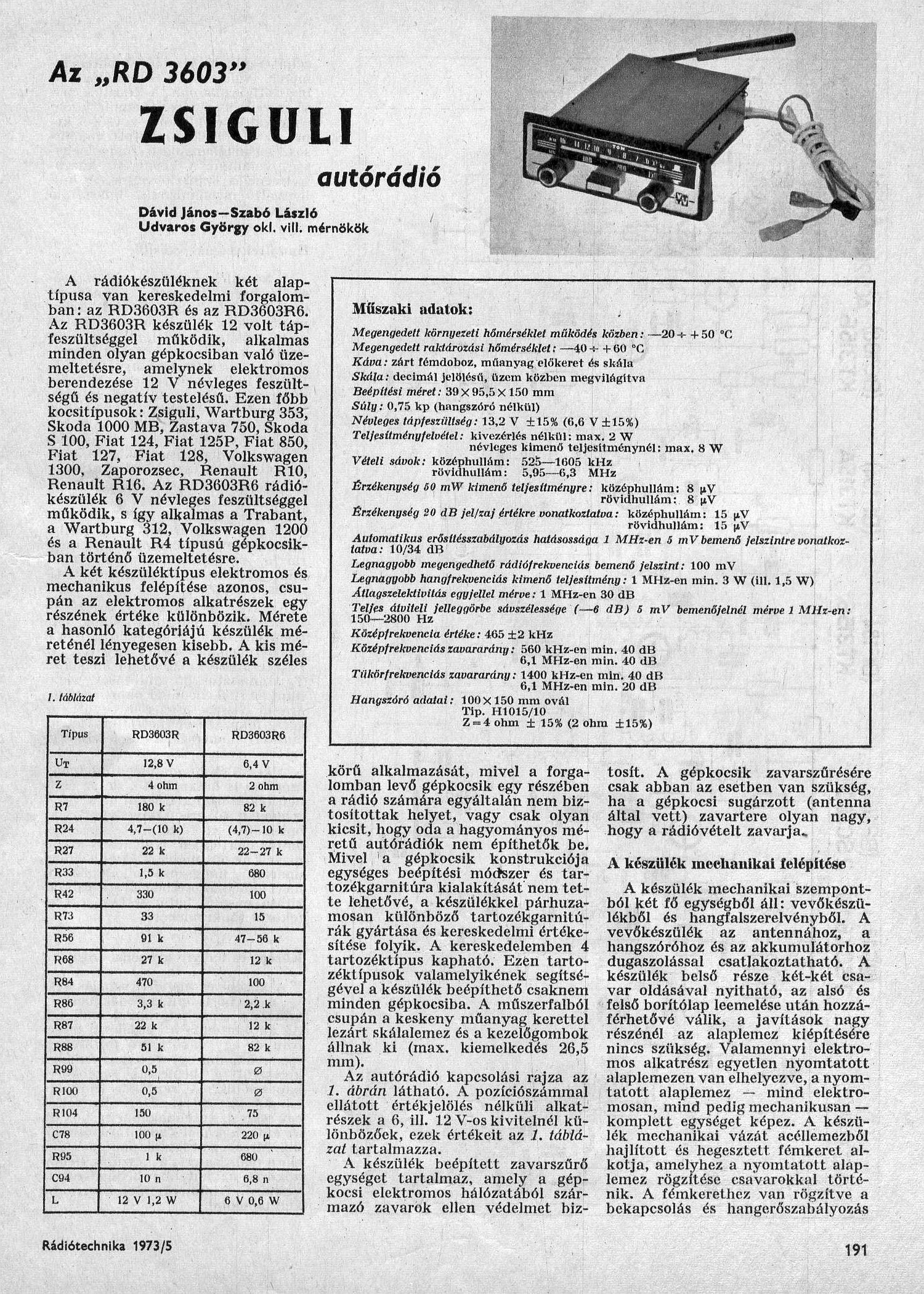

- Jiguli RD 3603-1.jpg (917.38 KiB) Vizualizat de 1684 ori
-

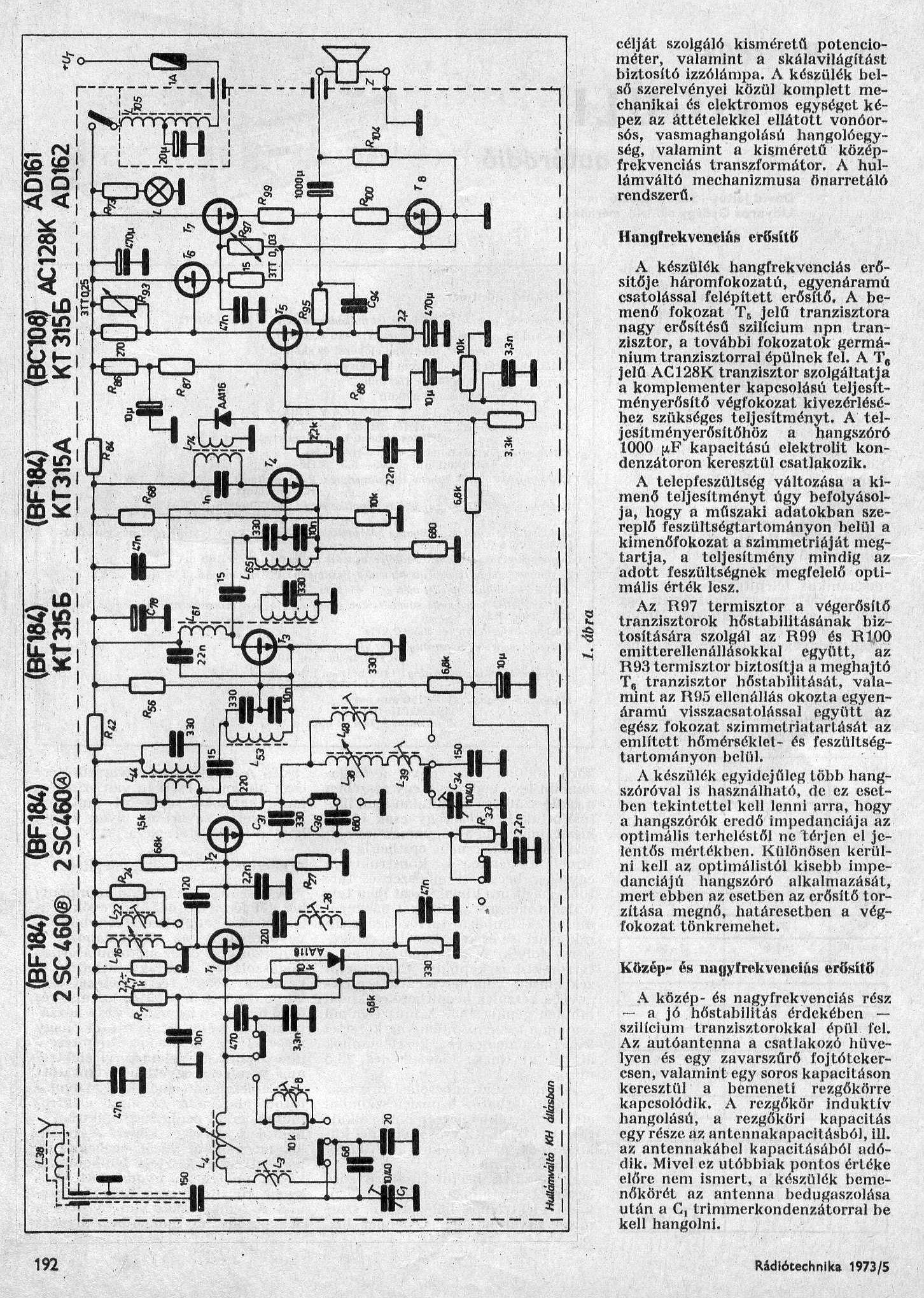

- Jiguli RD 3603-2.jpg (791.16 KiB) Vizualizat de 1684 ori
-

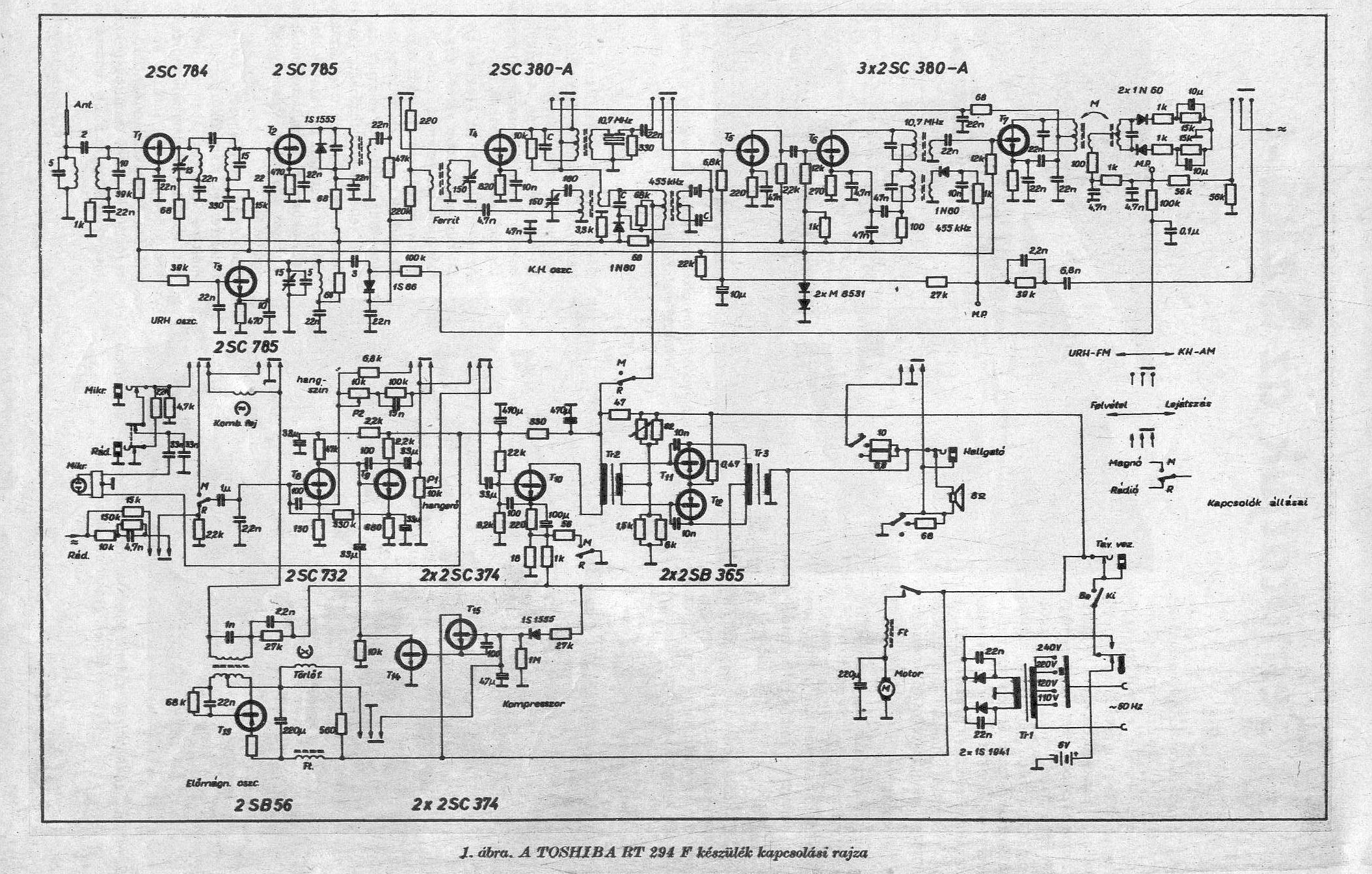

- Toshiba RT294 F.jpg (661.44 KiB) Vizualizat de 1684 ori
-

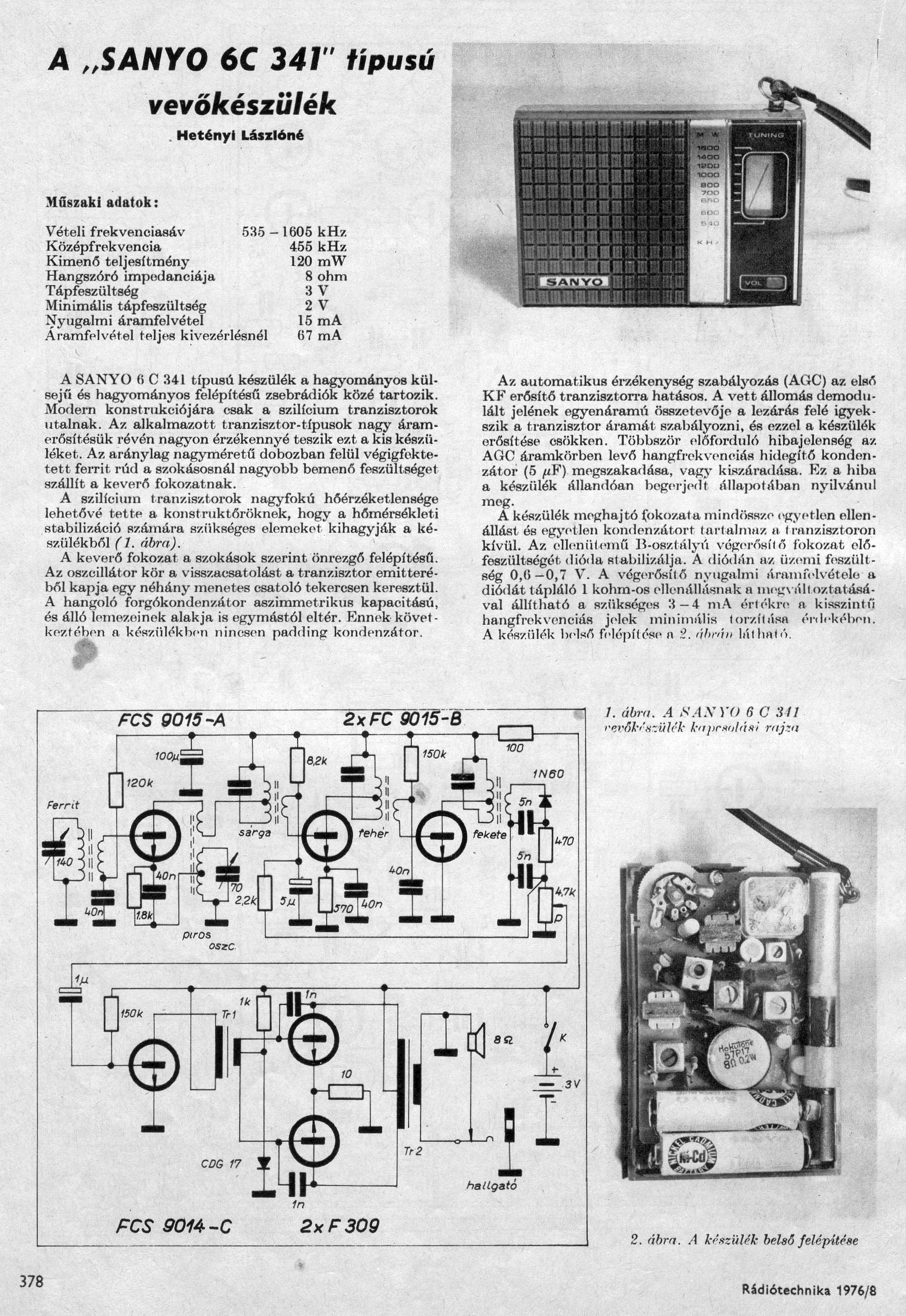

- Sanyo 6C341.jpg (1.21 MiB) Vizualizat de 1684 ori
-

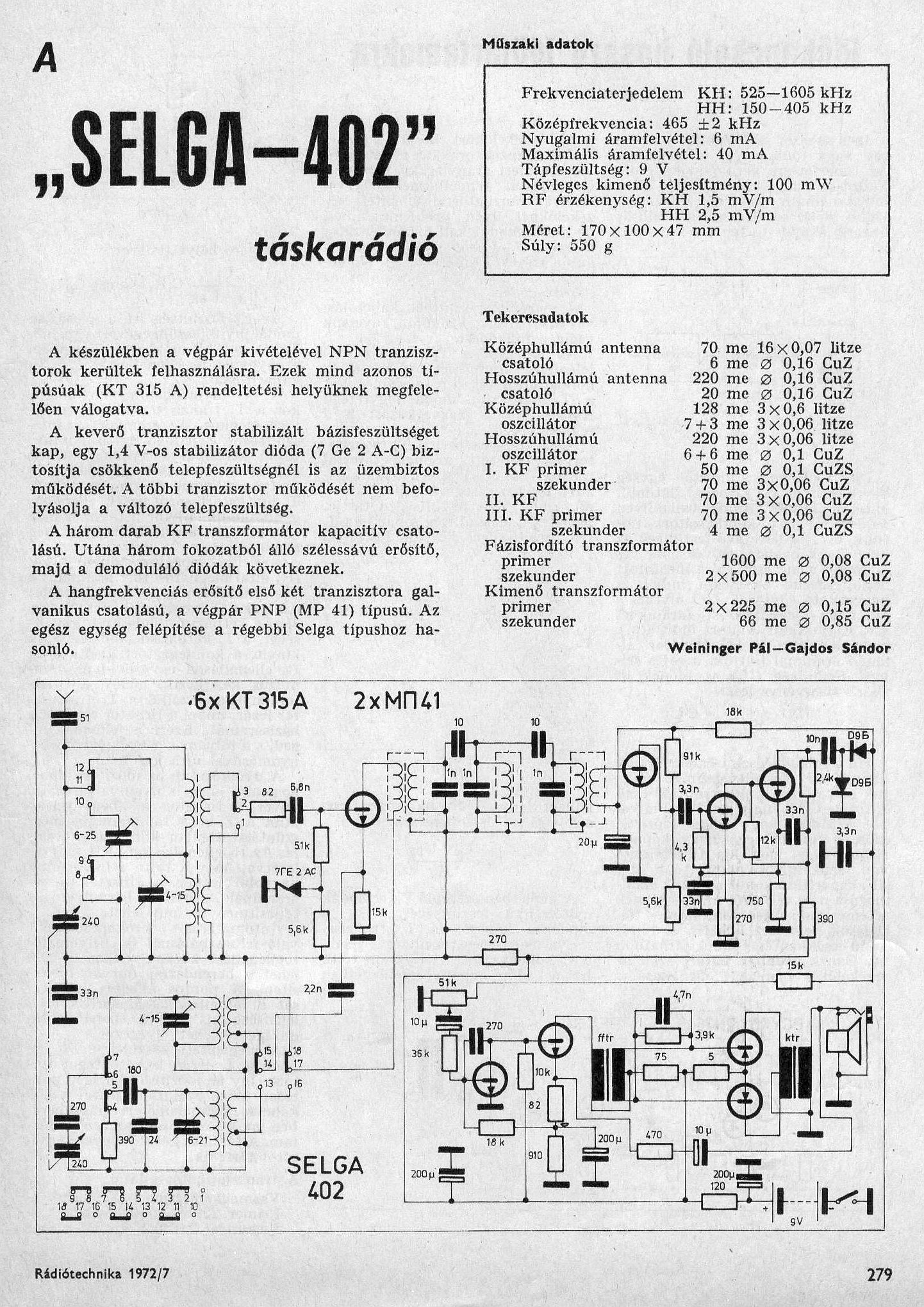

- Radio Selga-402.jpg (670.42 KiB) Vizualizat de 1684 ori
-

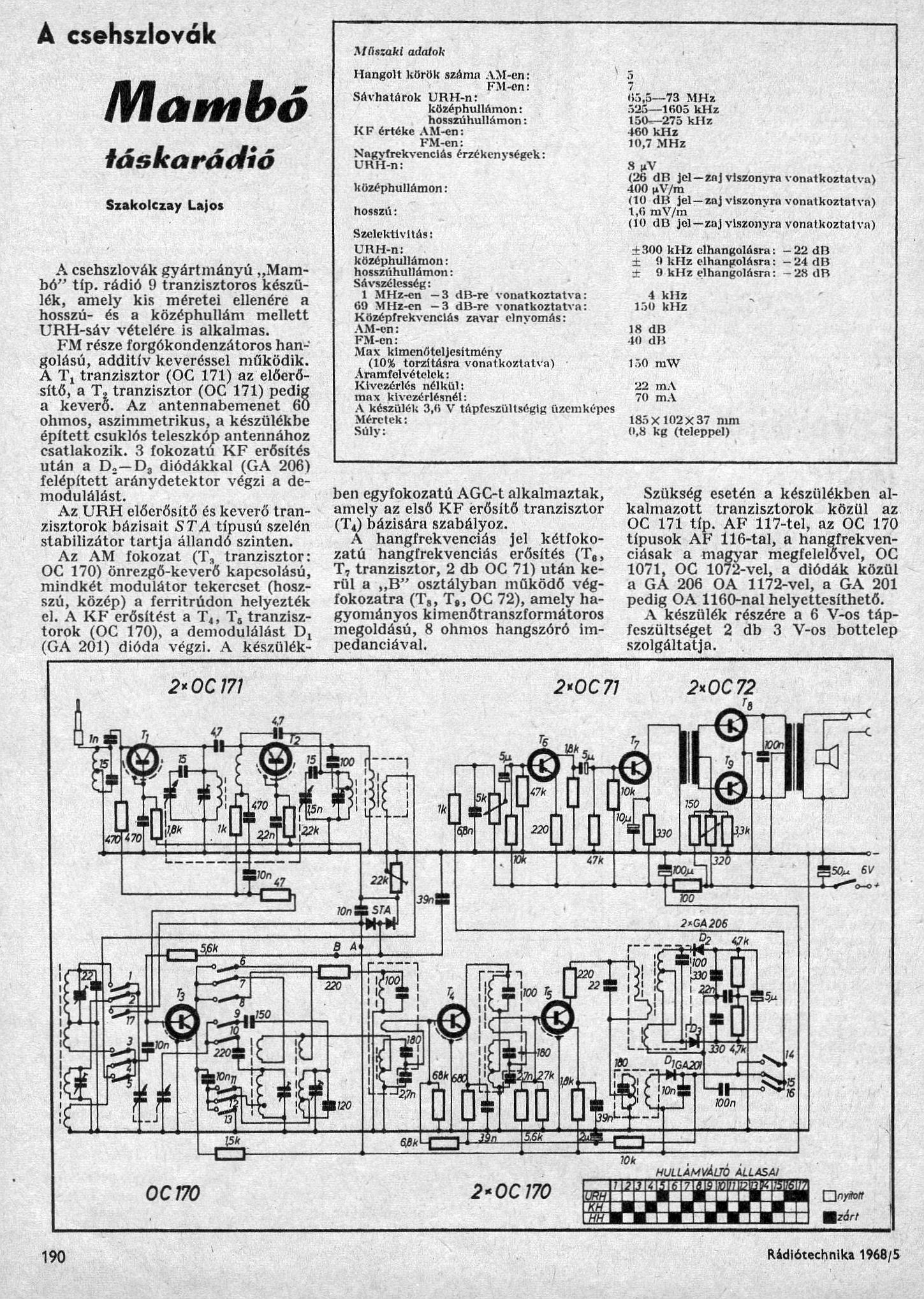

- Radio Mambo.jpg (704.76 KiB) Vizualizat de 1684 ori
-

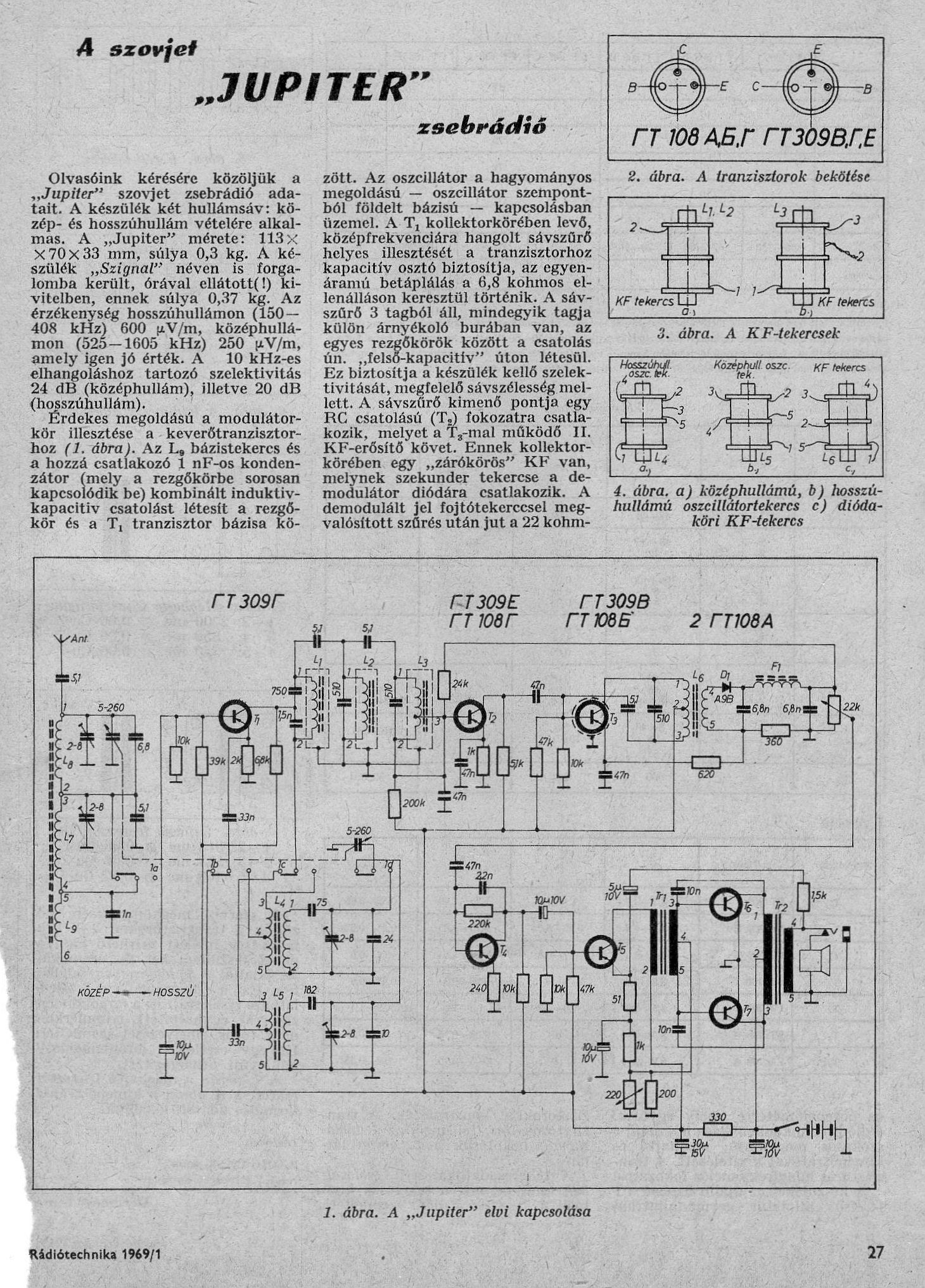

- Radio Jupiter URSS.jpg (617.91 KiB) Vizualizat de 1684 ori
-

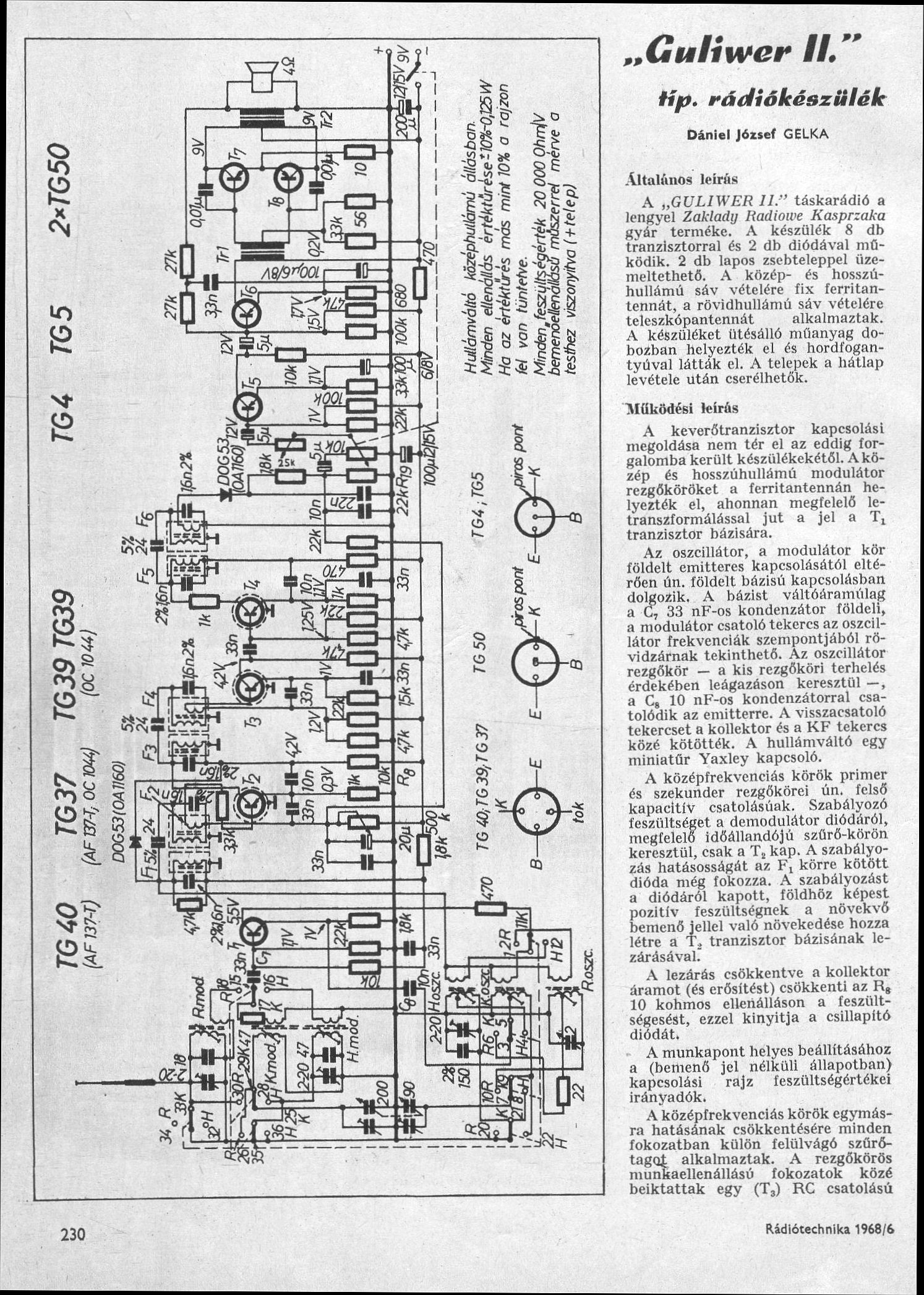

- Radio Gulliver II.jpg (672.05 KiB) Vizualizat de 1684 ori
-
carageae
- Mod global
- Mesaje: 568
- Membru din: Joi Mai 28, 2020 7:30 pm
- A apreciat de: 106 ori
- A fost apreciat de: 91 ori
MAG. PICKUP
- Fişiere ataşate
-

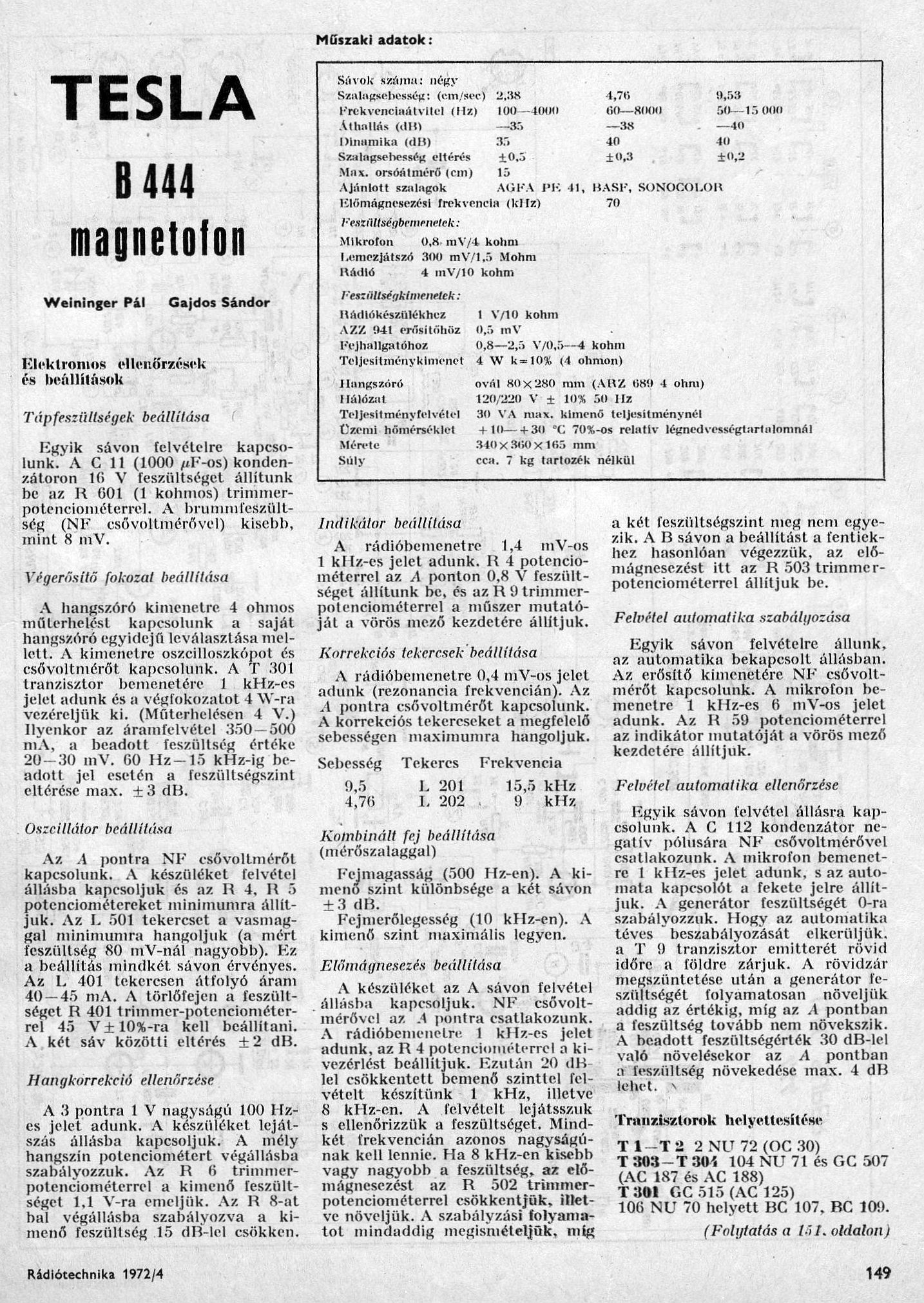

- Tesla B444-1.jpg (669.89 KiB) Vizualizat de 1684 ori
-

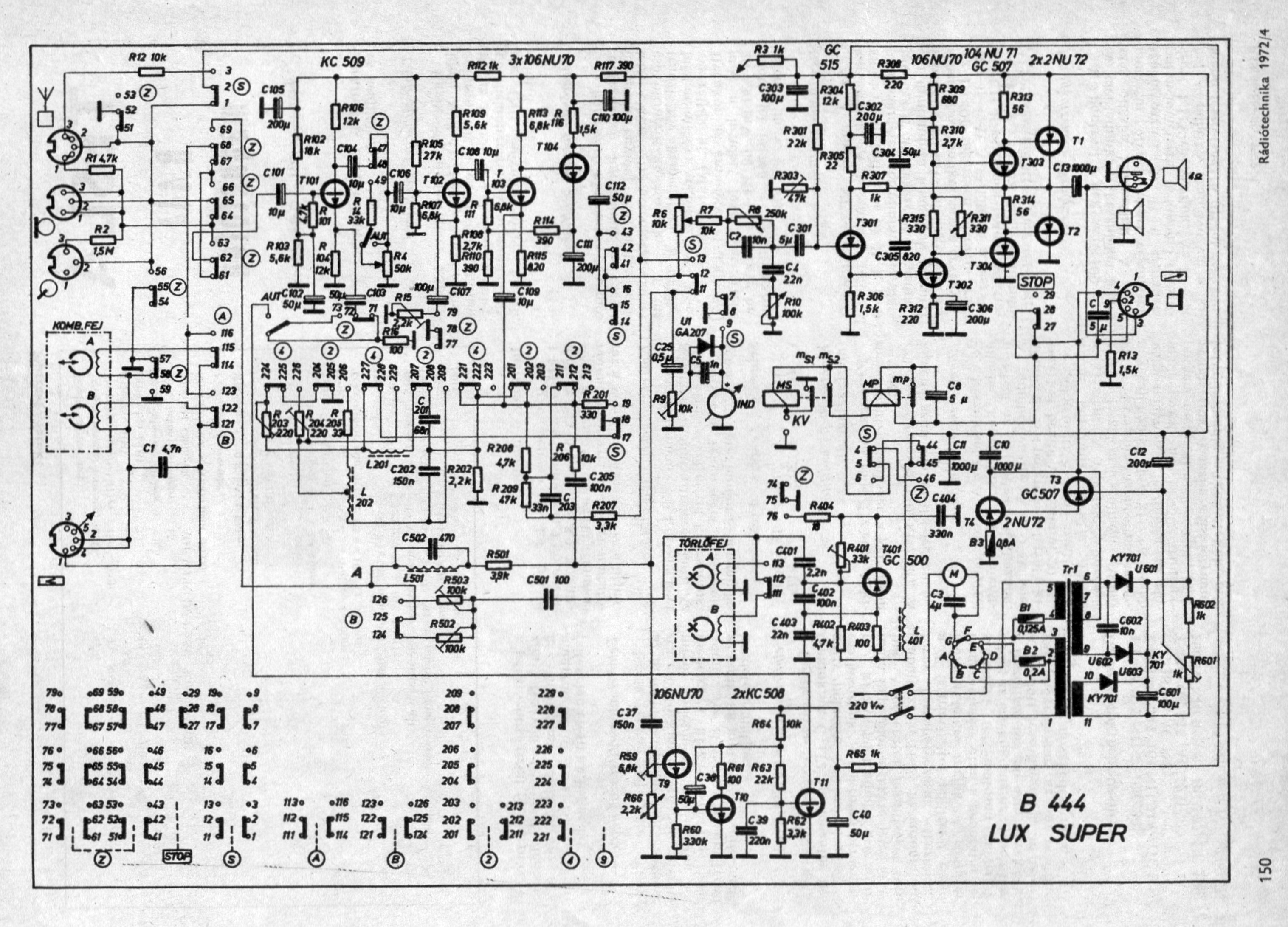

- Tesla B444-2.jpg (936.51 KiB) Vizualizat de 1684 ori
-

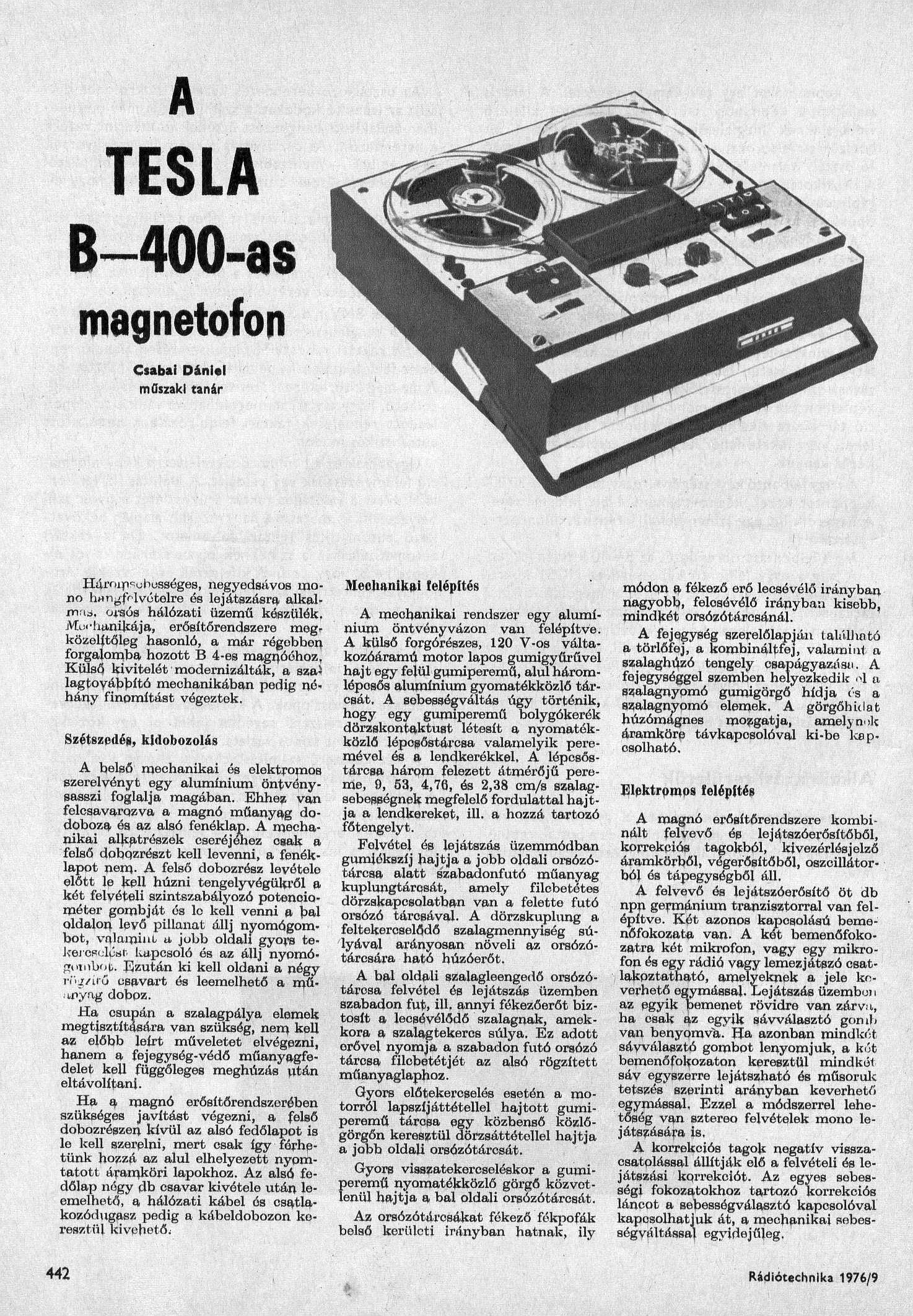

- Tesla B400-1.jpg (875.69 KiB) Vizualizat de 1684 ori
-

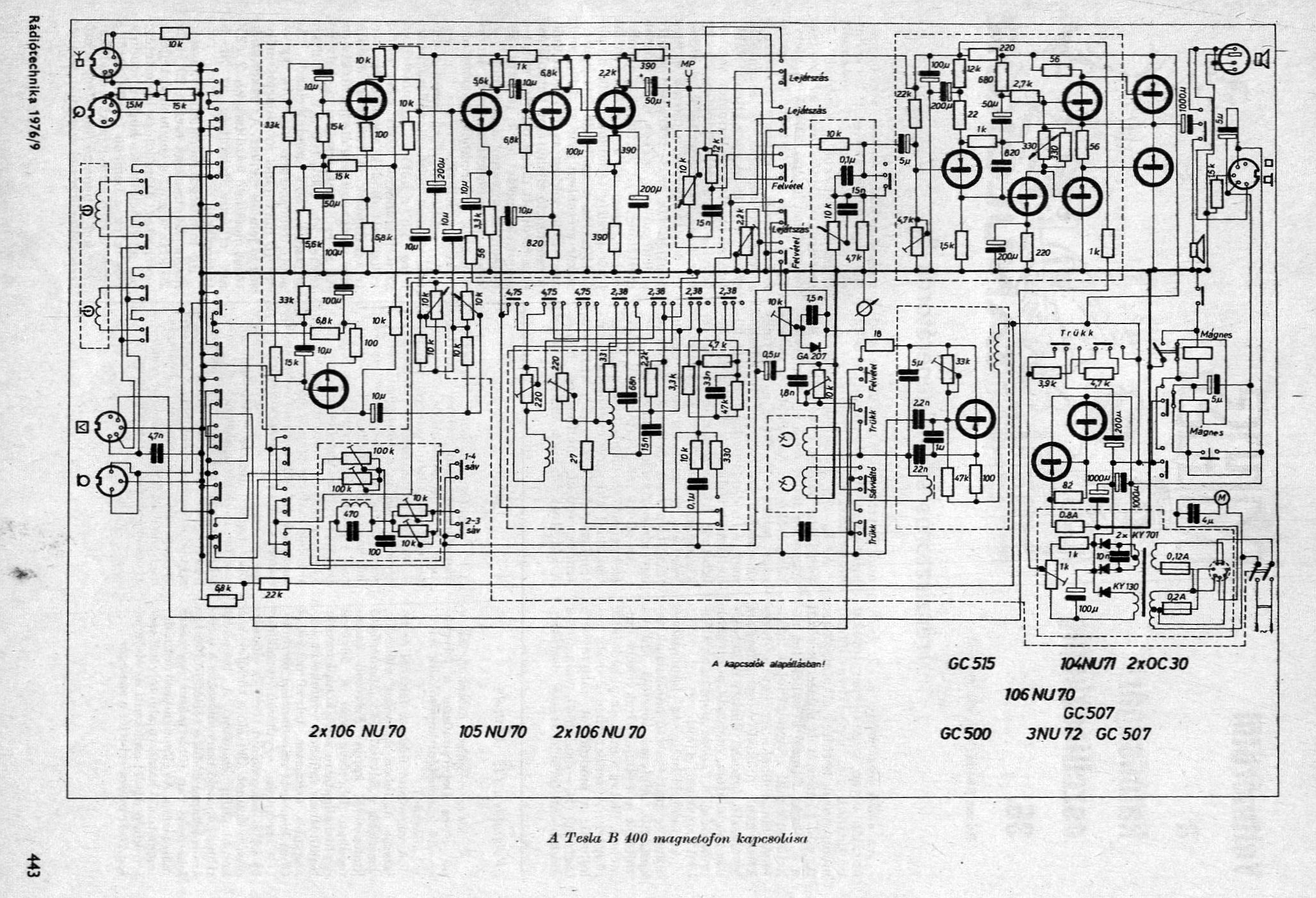

- Tesla B400-2.jpg (559.49 KiB) Vizualizat de 1684 ori
-

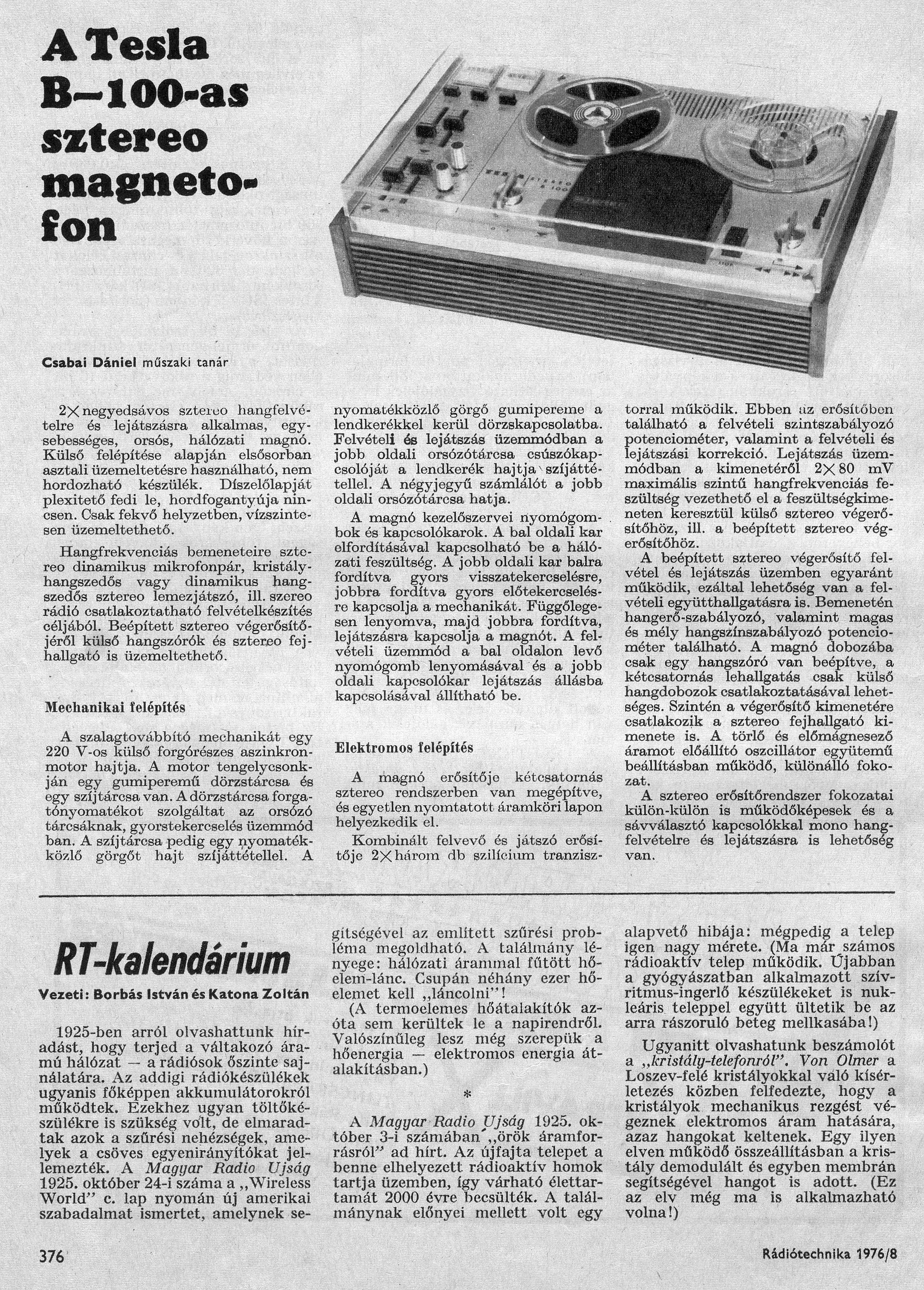

- Tesla B100-1.jpg (1.83 MiB) Vizualizat de 1684 ori
-

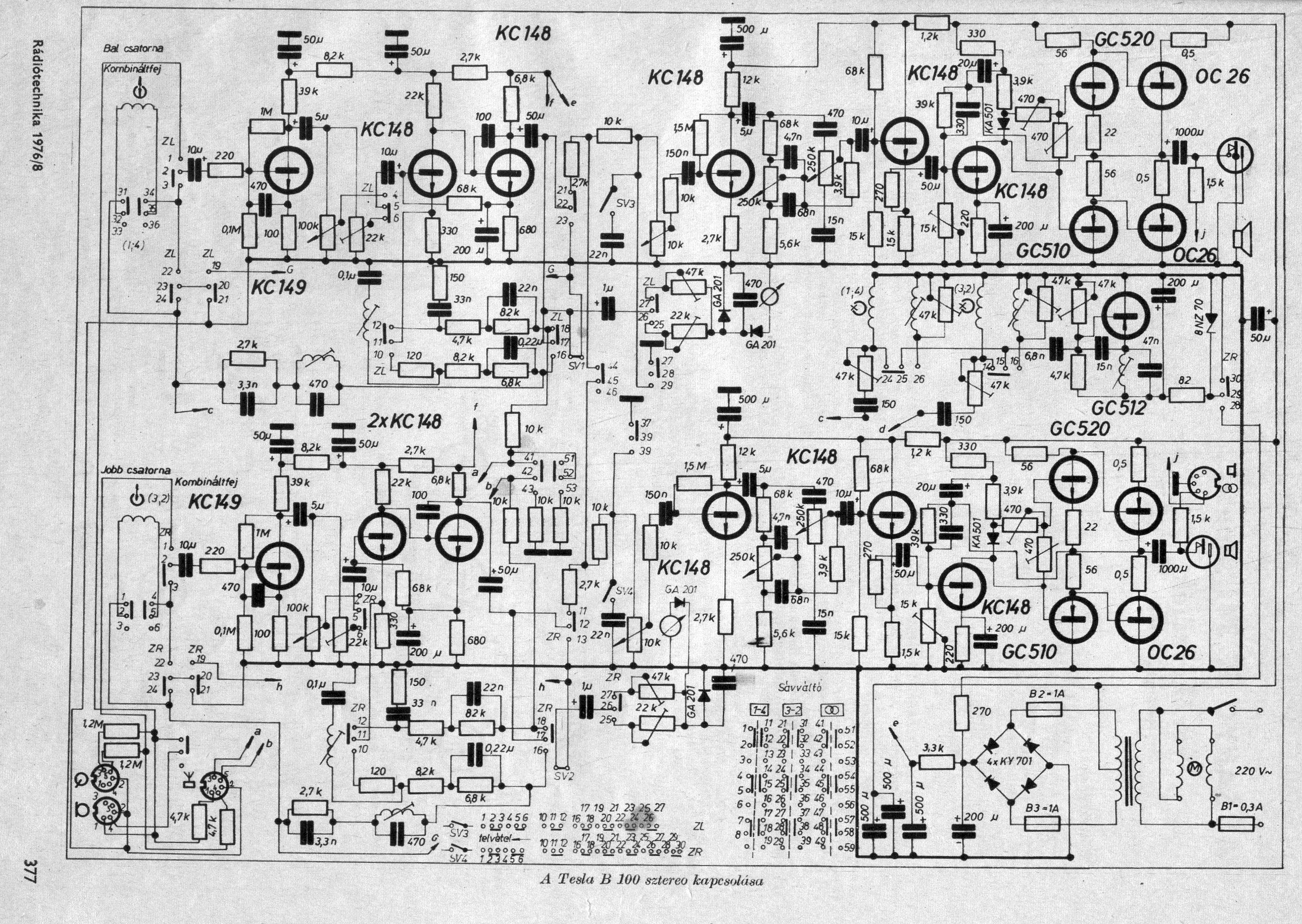

- Tesla B100-2.jpg (1.35 MiB) Vizualizat de 1684 ori
-

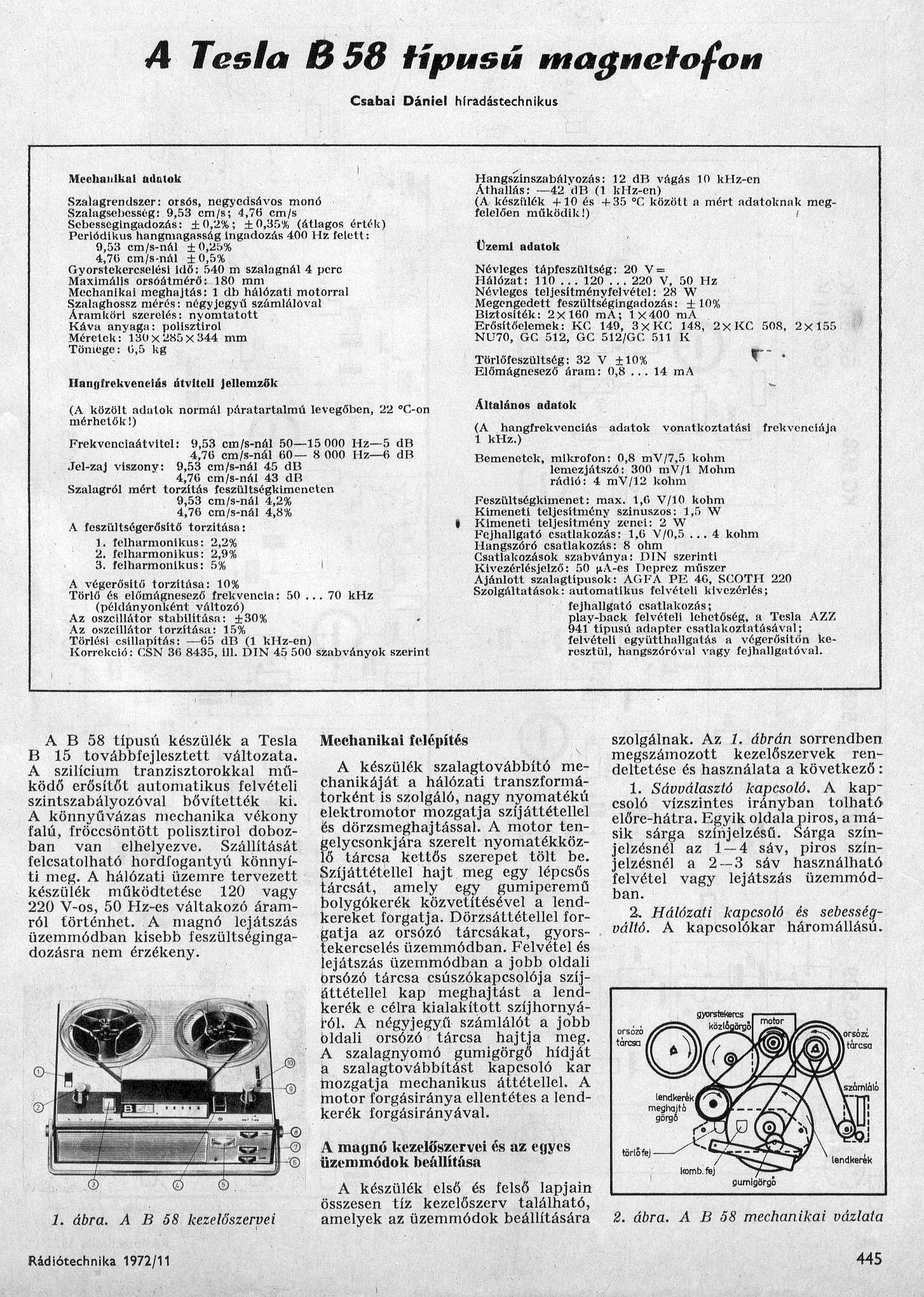

- Tesla B58-1.jpg (763.67 KiB) Vizualizat de 1684 ori
-

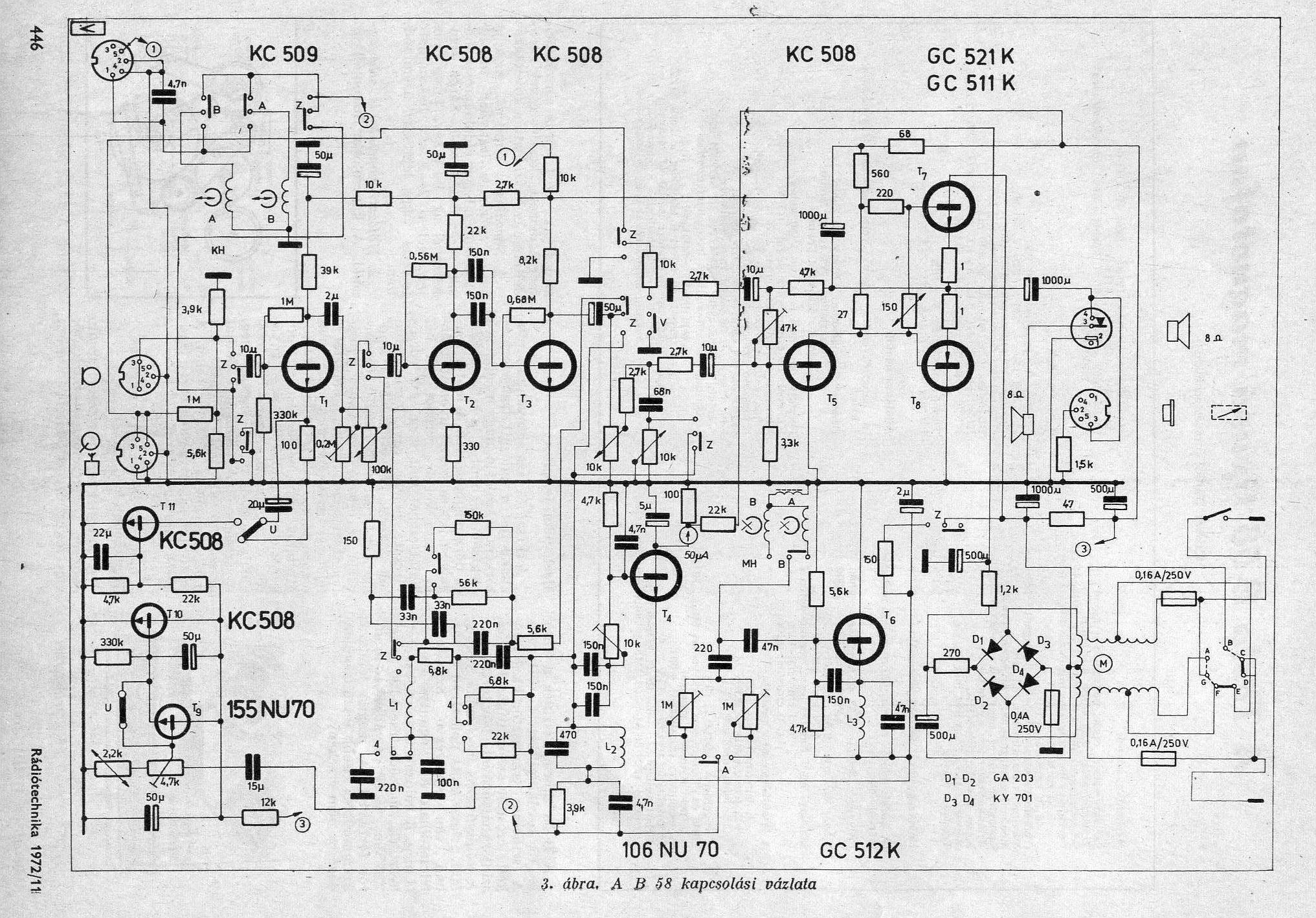

- Tesla B58-2.jpg (641.14 KiB) Vizualizat de 1684 ori
-

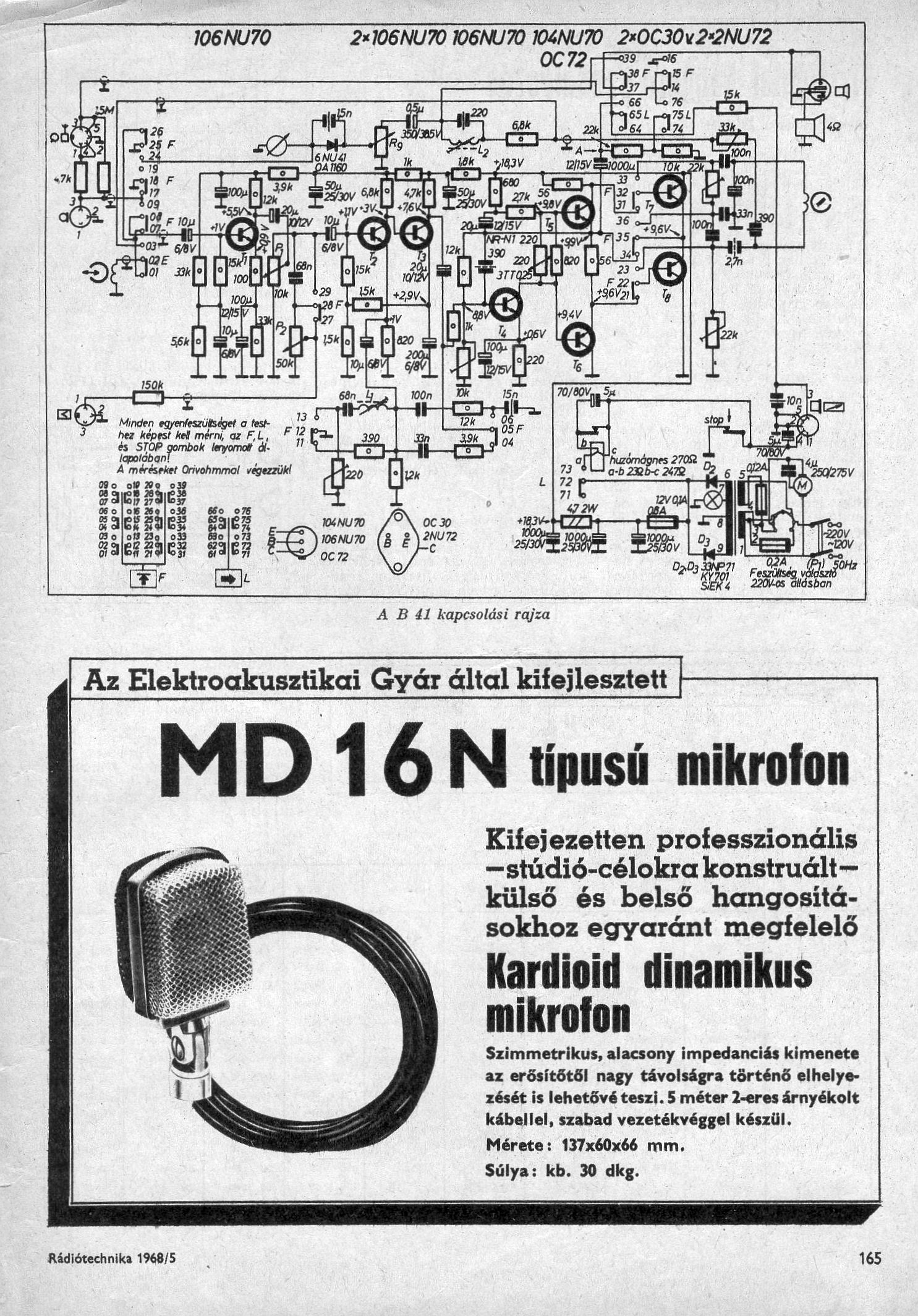

- Tesla B41.jpg (660.23 KiB) Vizualizat de 1684 ori
-

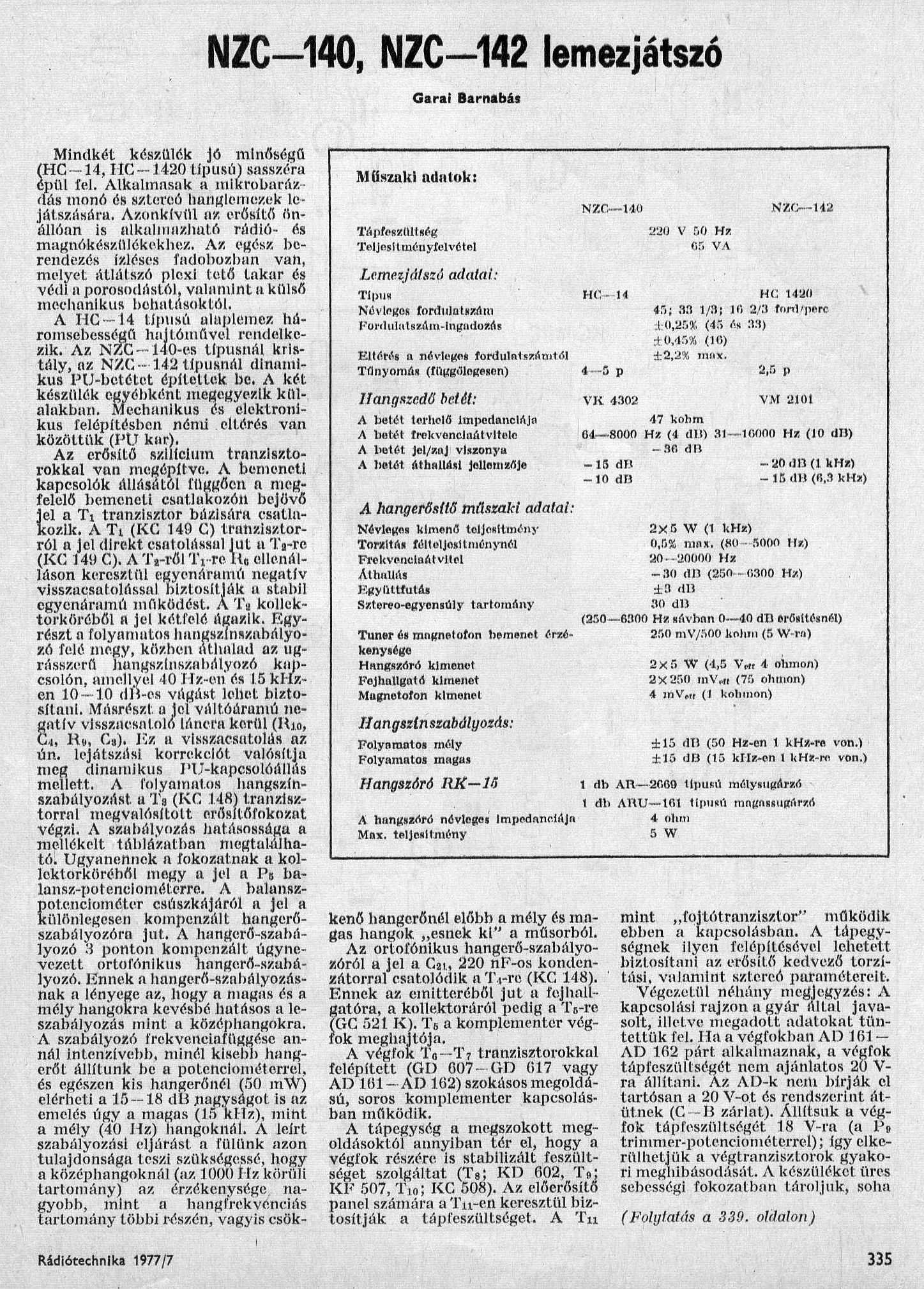

- NZC-140-1.jpg (851.06 KiB) Vizualizat de 1684 ori
-

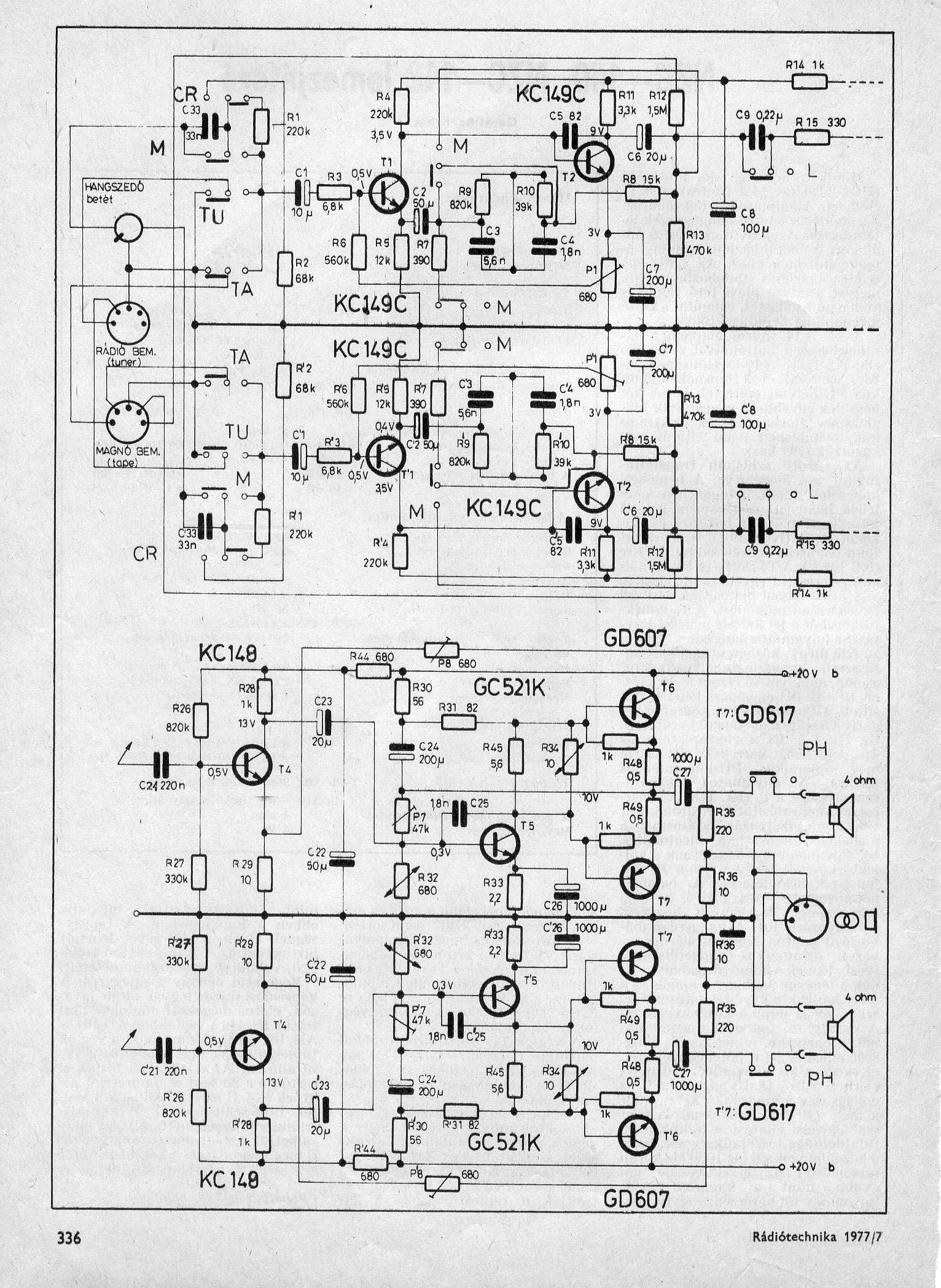

- NZC-140-2.jpg (677.83 KiB) Vizualizat de 1684 ori
-

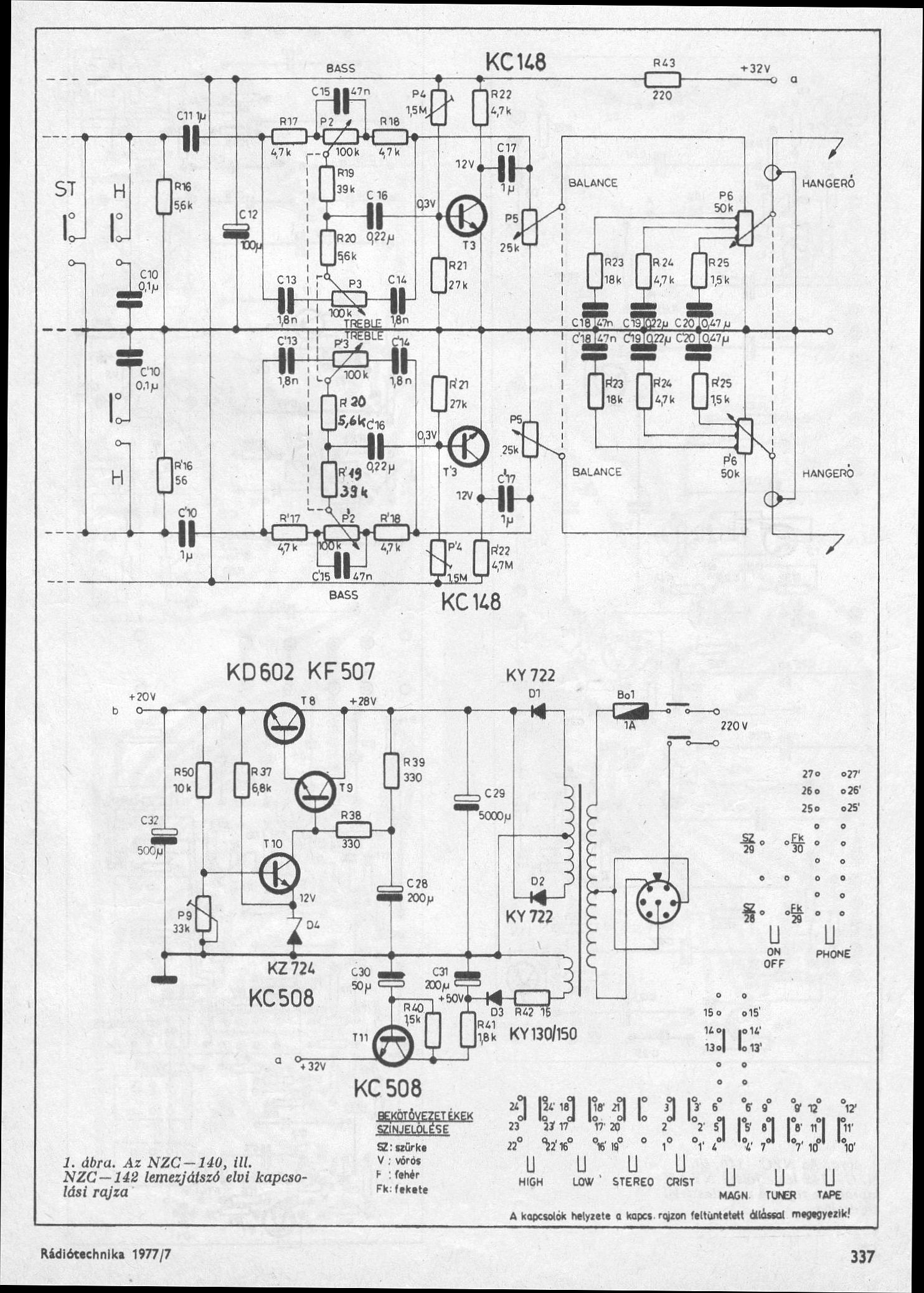

- NZC-140-3.jpg (451.79 KiB) Vizualizat de 1684 ori
-

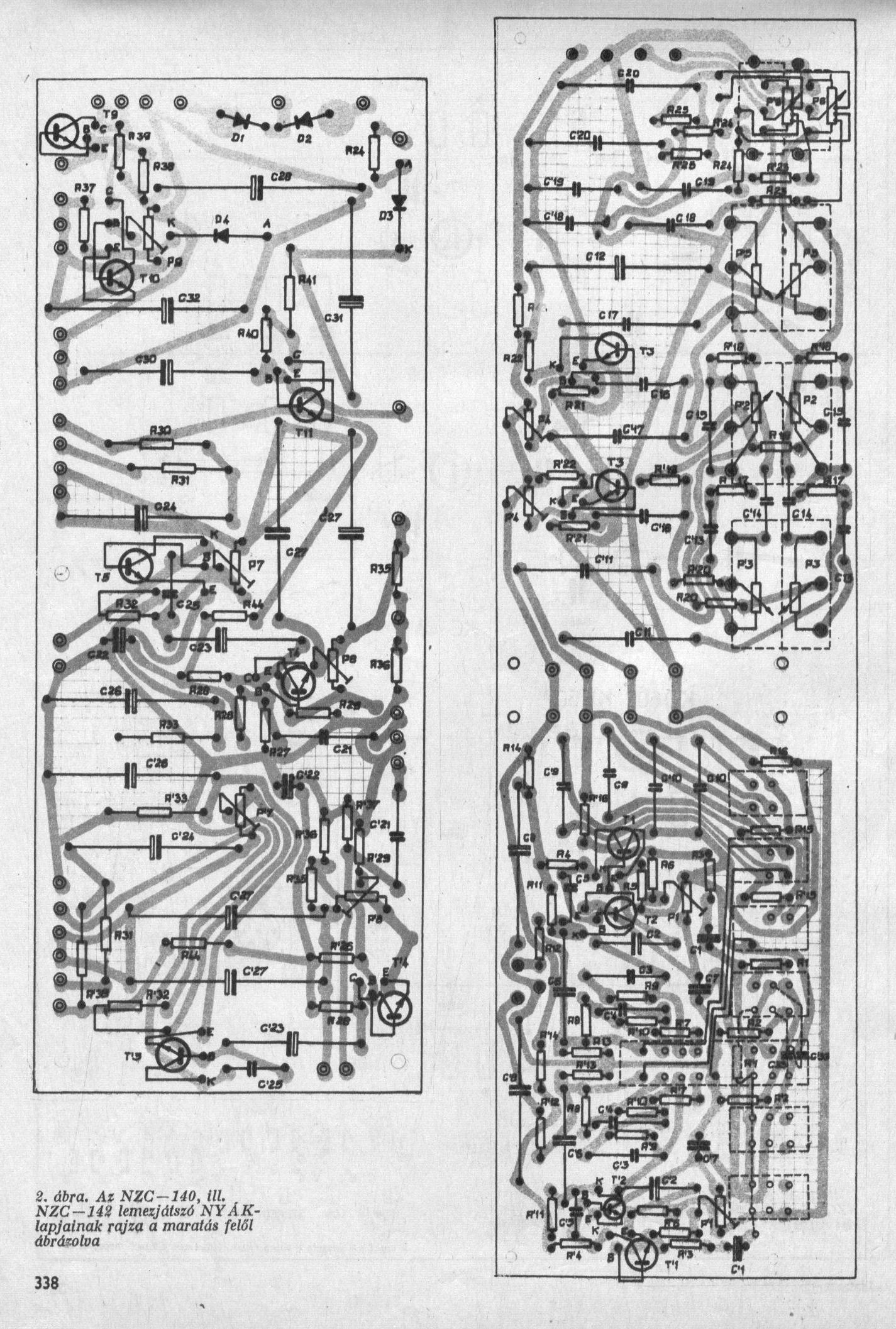

- NZC-140-4.jpg (594.14 KiB) Vizualizat de 1684 ori
-

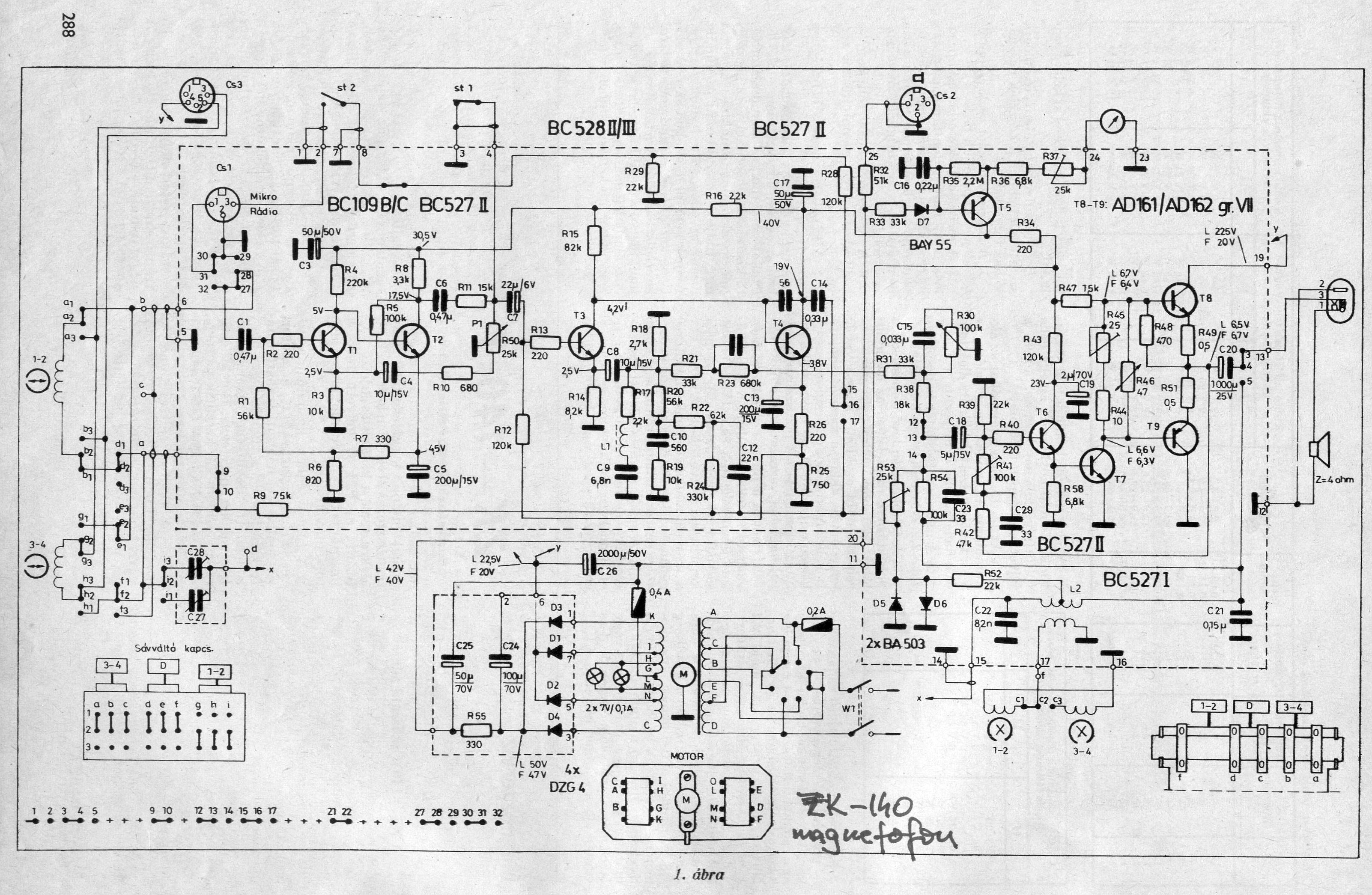

- Magnetofon ZK-140.jpg (1.11 MiB) Vizualizat de 1684 ori
-

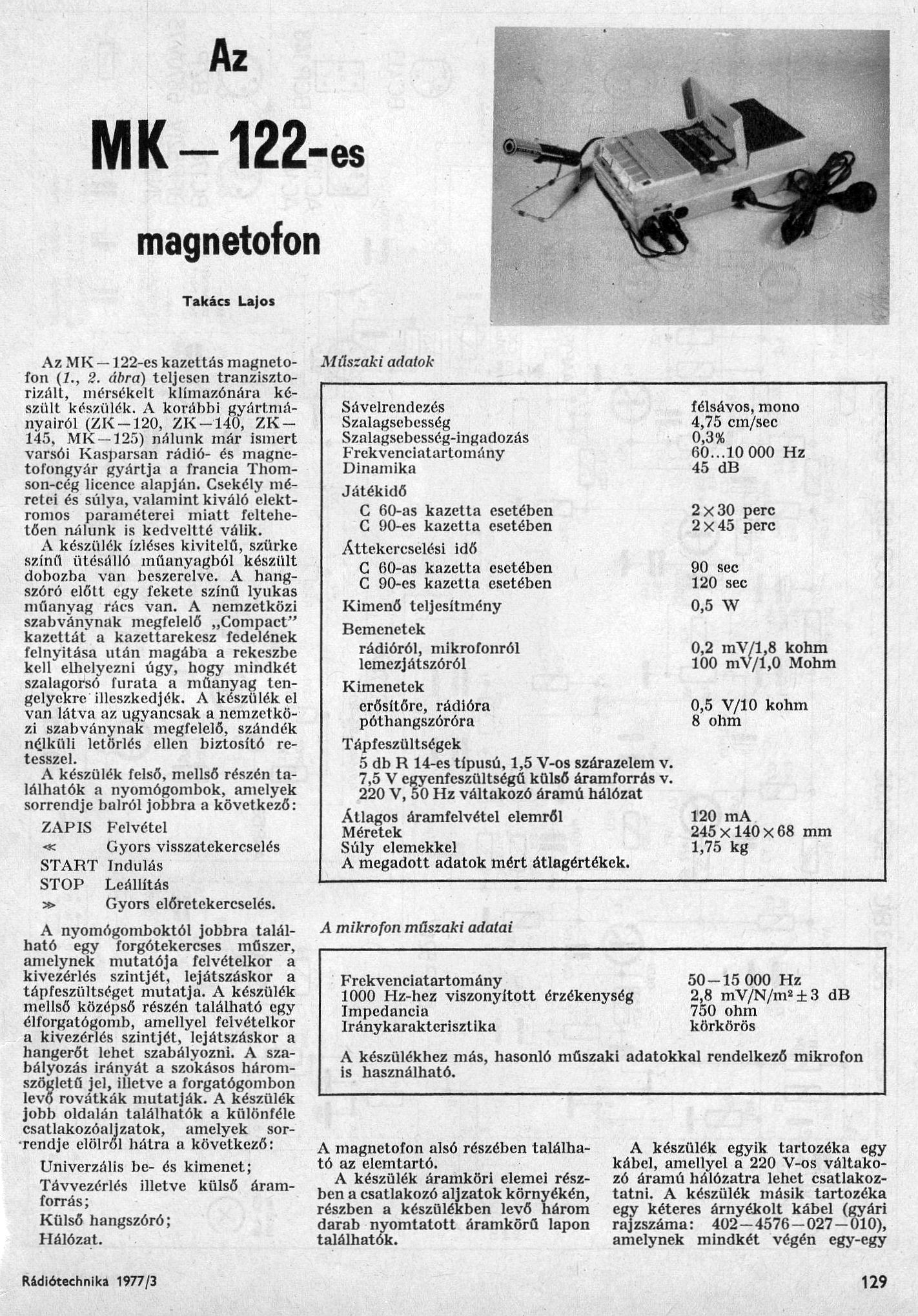

- Casetofon MK-122-1.jpg (596.88 KiB) Vizualizat de 1684 ori
-

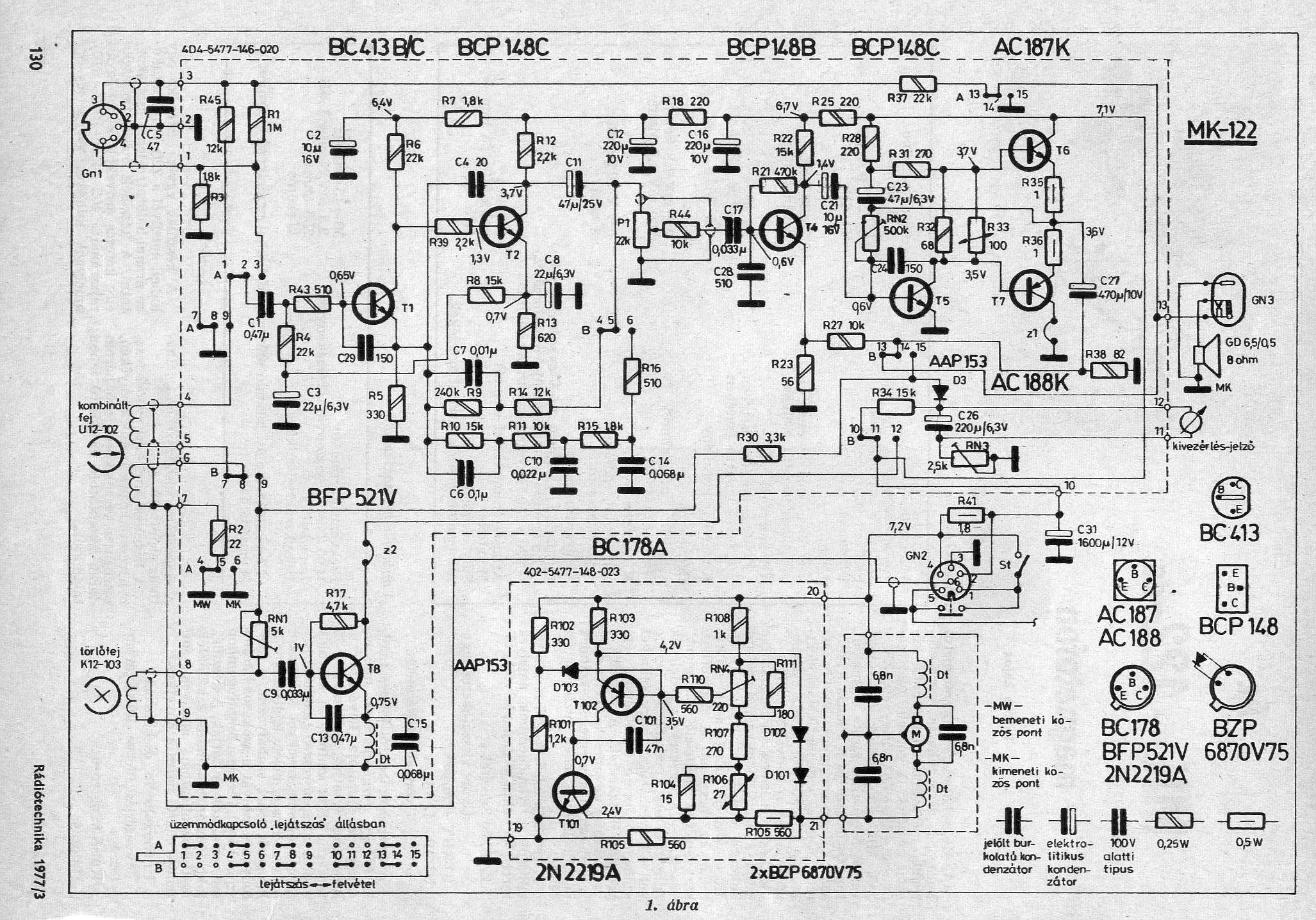

- Casetofon MK-122-2.jpg (610.16 KiB) Vizualizat de 1684 ori
-
carageae
- Mod global
- Mesaje: 568
- Membru din: Joi Mai 28, 2020 7:30 pm
- A apreciat de: 106 ori
- A fost apreciat de: 91 ori
DIVERSE
- Fişiere ataşate
-

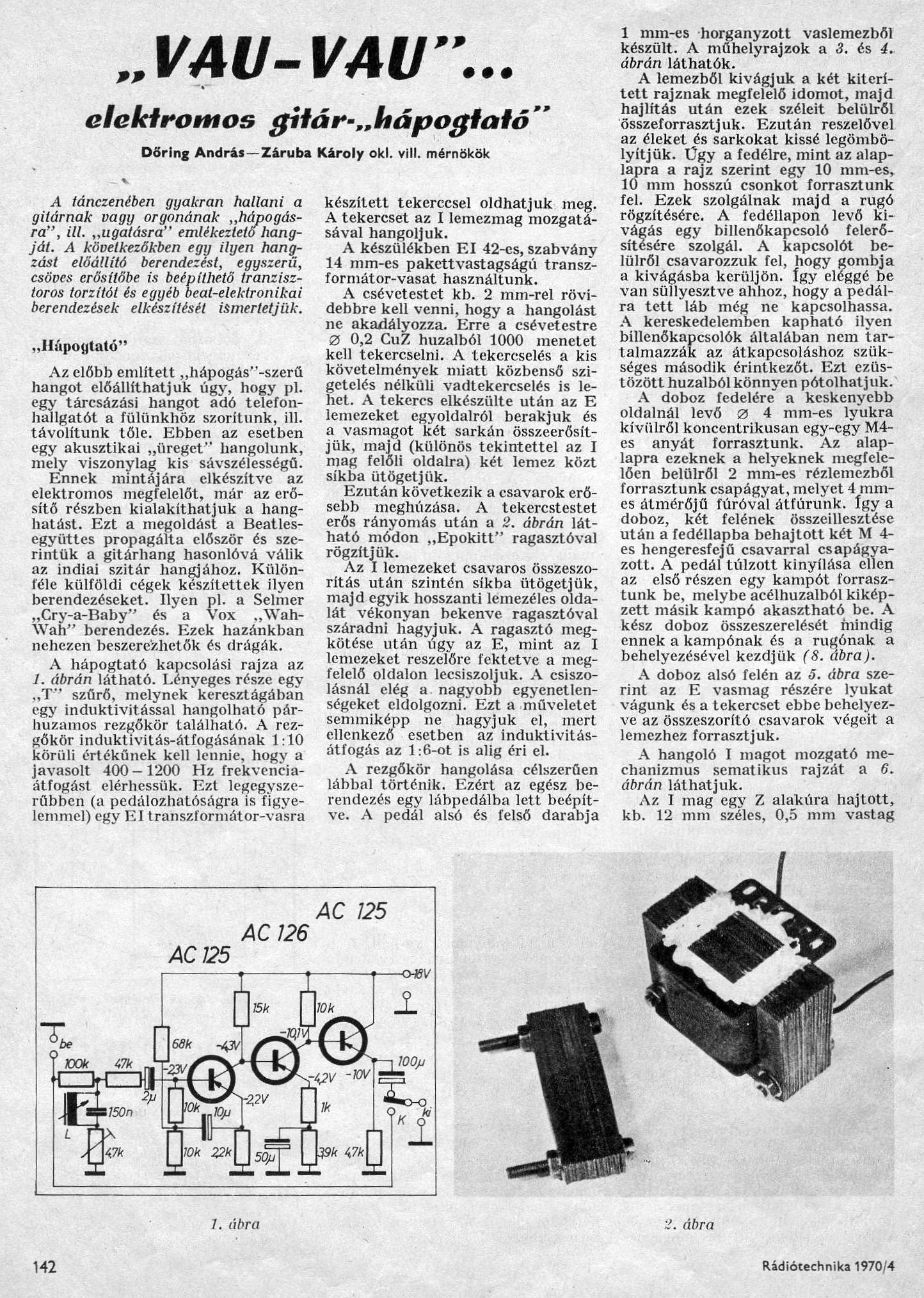

- Pedala Wah-Wah-1.jpg (719.67 KiB) Vizualizat de 1684 ori
-

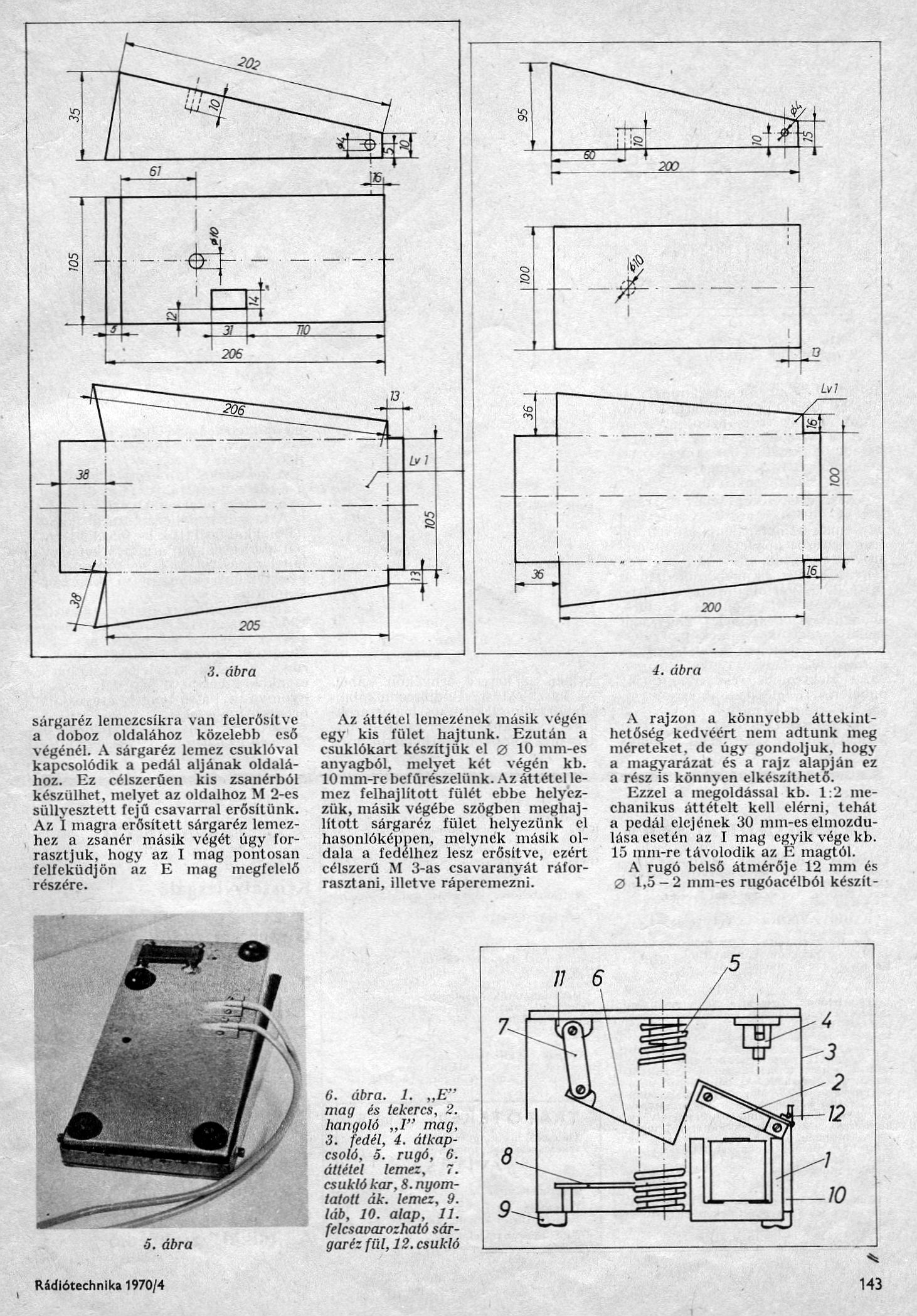

- Pedala Wah-Wah-2.jpg (546.26 KiB) Vizualizat de 1684 ori
-

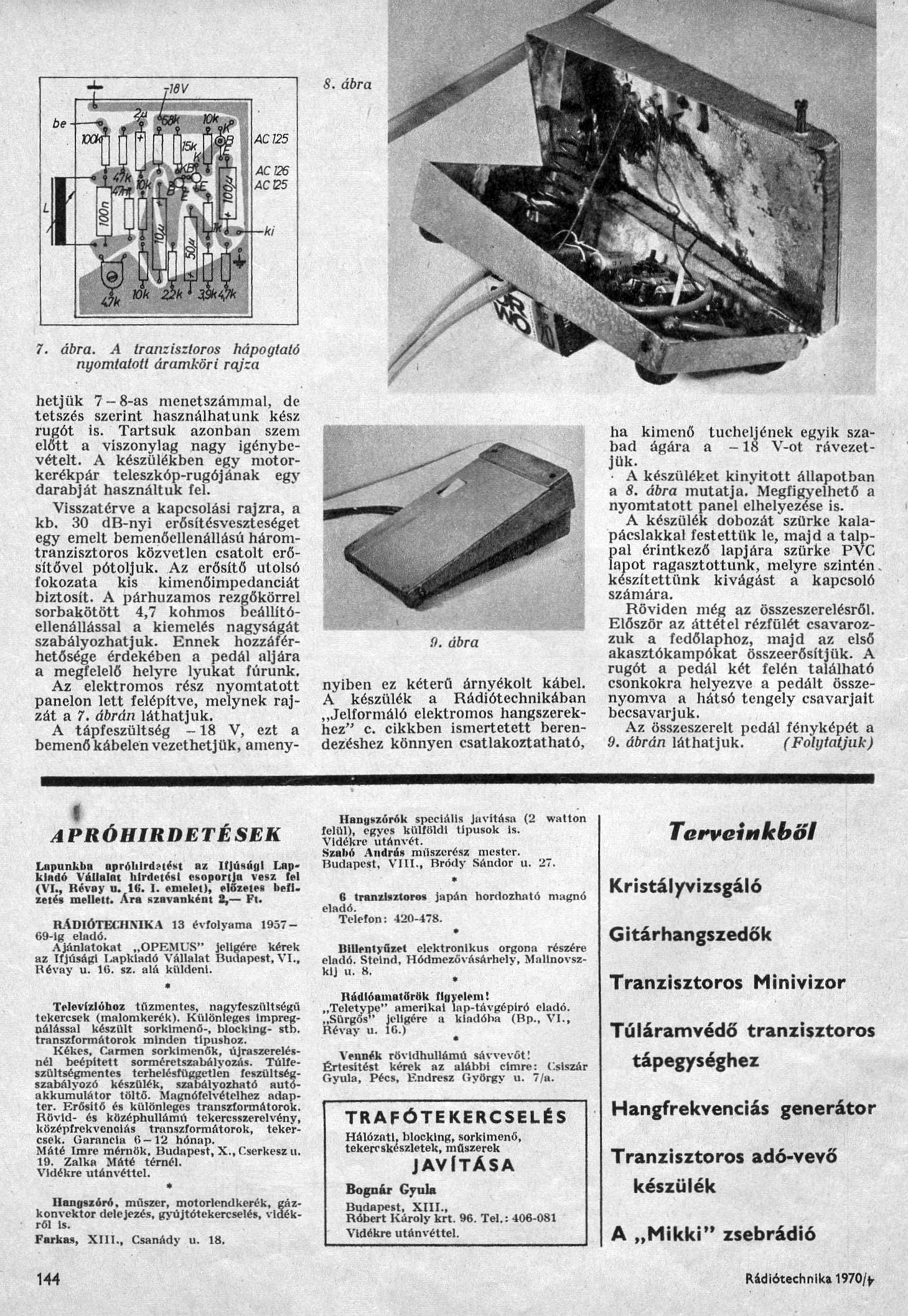

- Pedala Wah-Wah-3.jpg (732.36 KiB) Vizualizat de 1684 ori
-

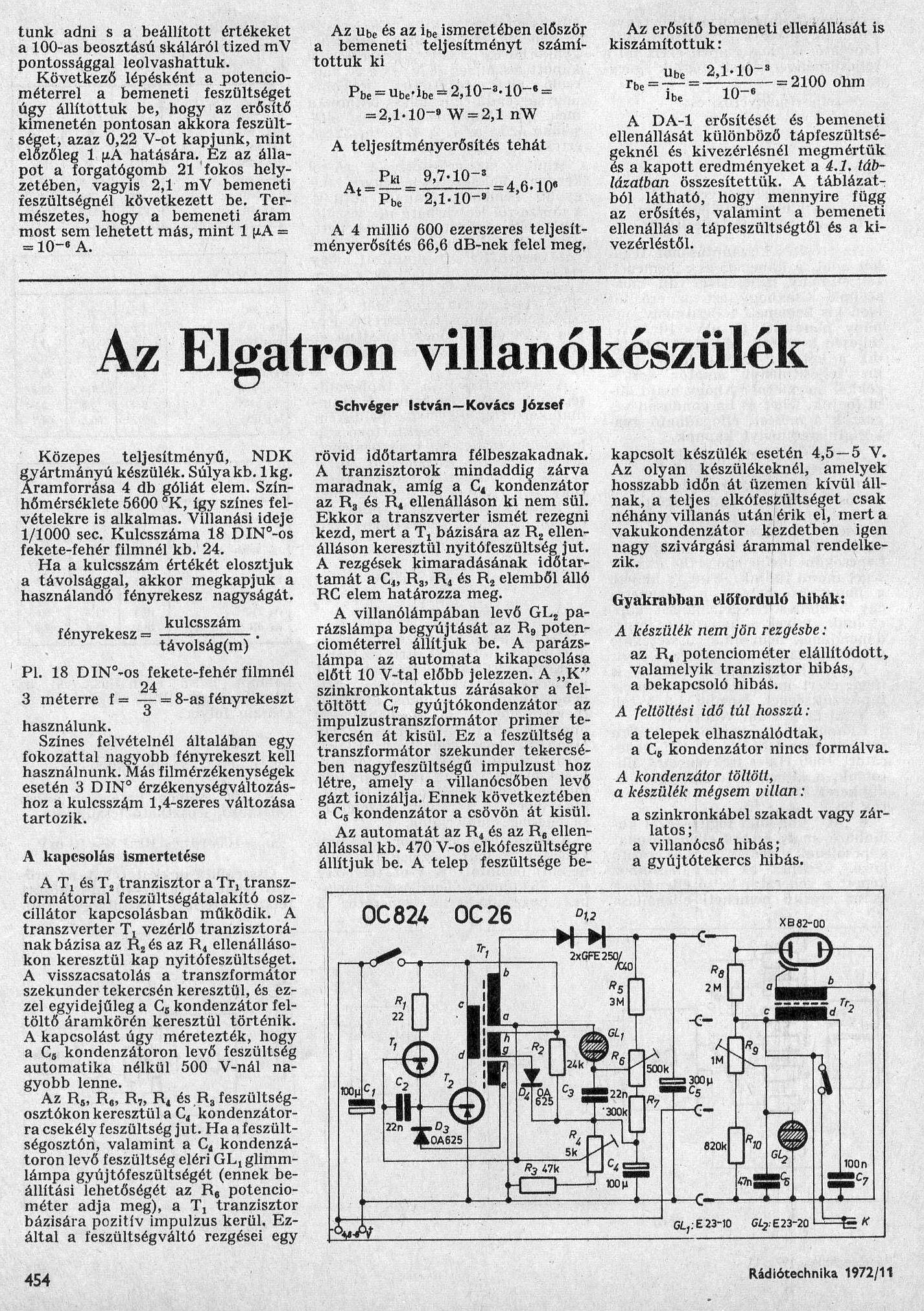

- Blitz NDK.jpg (841.65 KiB) Vizualizat de 1684 ori
-

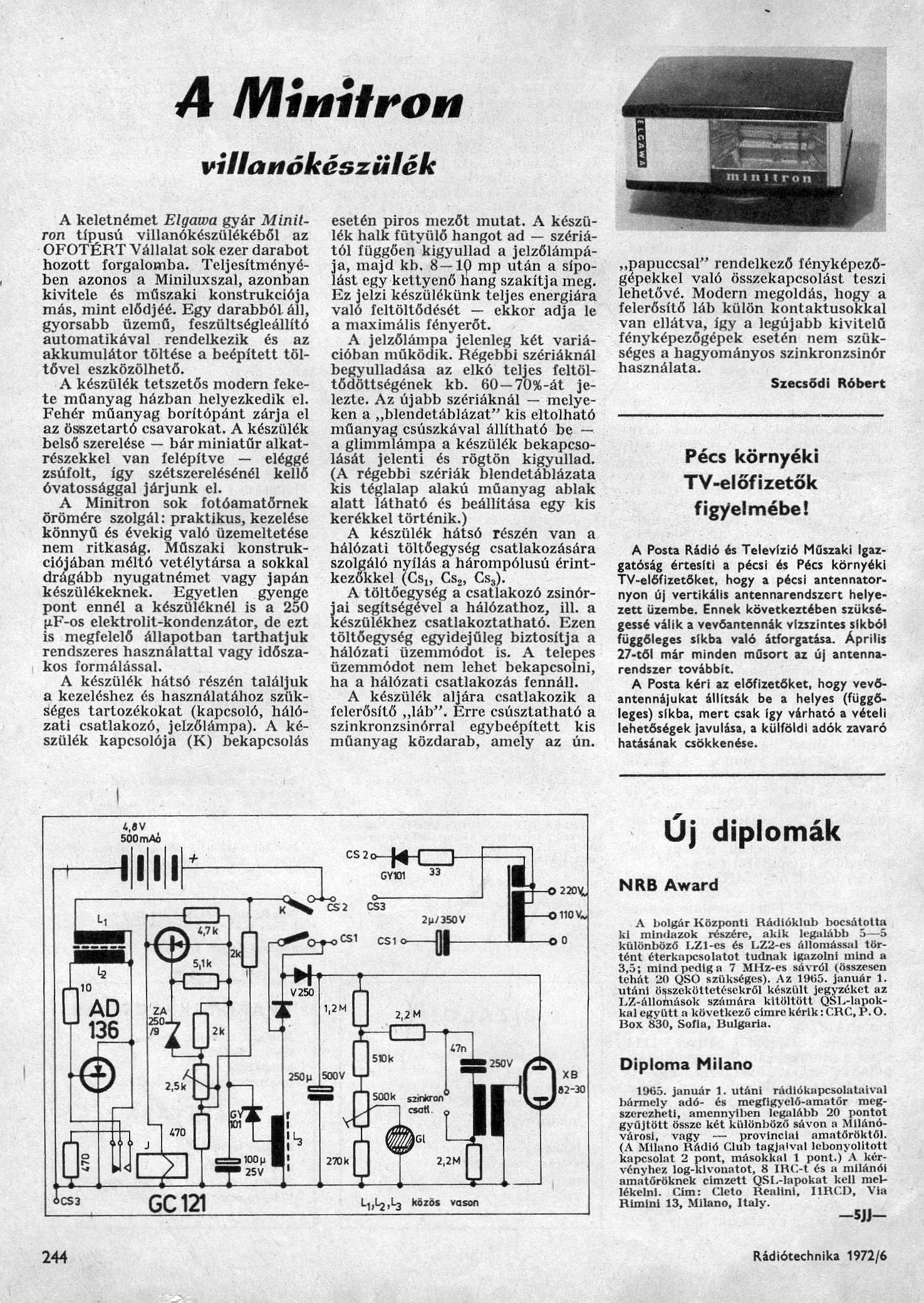

- Blitz Minitron.jpg (706.09 KiB) Vizualizat de 1684 ori
-

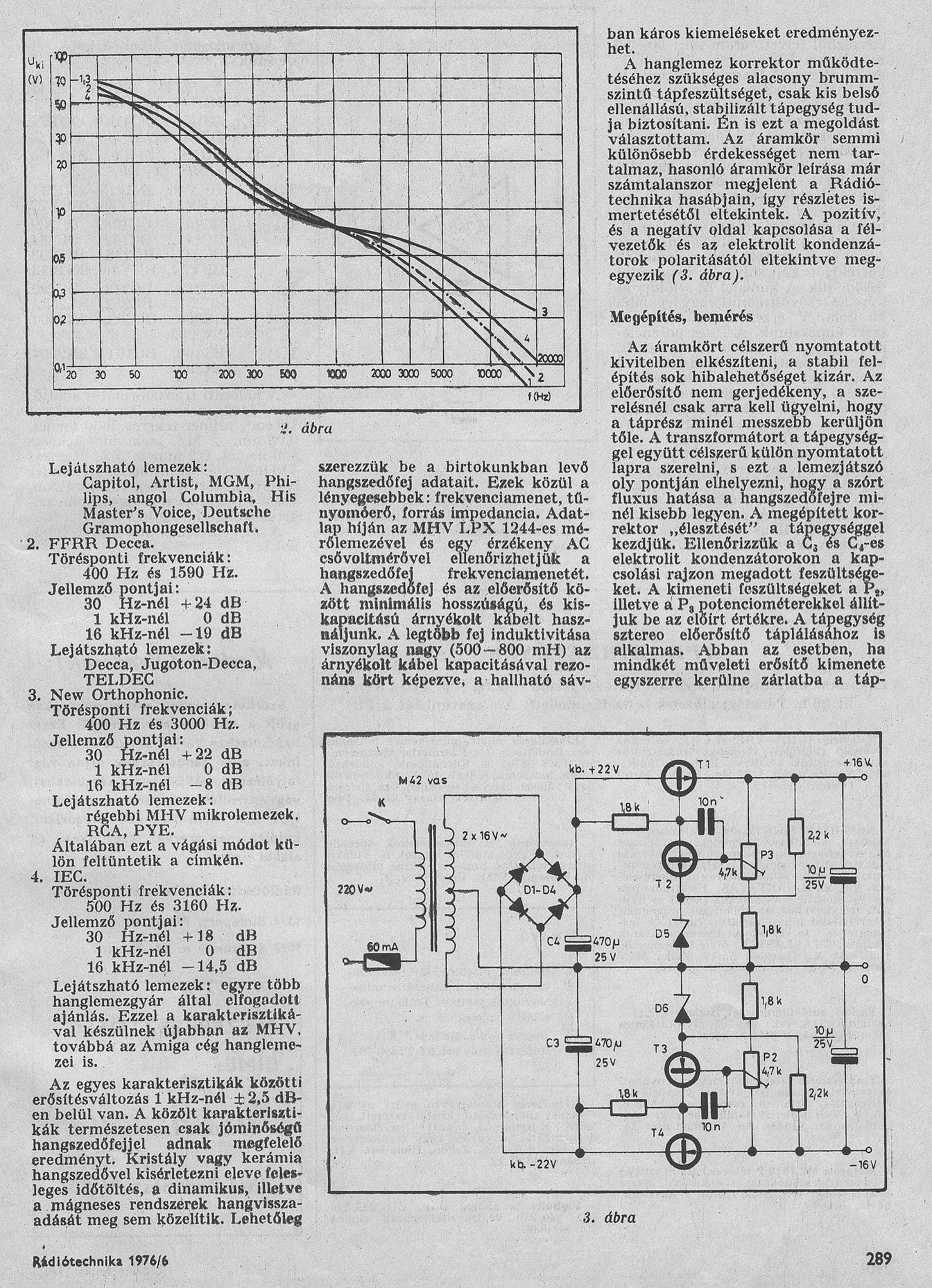

- Alimentator stabilizat simetric.jpg (978.49 KiB) Vizualizat de 1684 ori
