In aducerea aminte a vremurilor apuse, îmi fac o "clonă" de Naim NAP 250, o schemă antică.... amplificatorul încă se mai fabrică.
Intre 1994 și 2000 cred că am reparat peste 10 asemenea amplificatoare și vândut peste 20, se vindeau foarte greu, pentru că nu arătau bine și lumea dorea mărci japoneze, extrem de mulți nici nu auziseră de Naim, bine..... mi-e nu îmi place ce se fabrică acum sub marca Naim.
Cablajele imprimate sunt desenate cu marker permanent.
Cam cum arată și cât costă acum, este 250DR, cu sursele de alimentare stabilizate
https://www.avstore.ro/amplificatoare-d ... ap-250-dr/
http://www.acoustica.org.uk/t/naim/power_amps.html
Am mutat forumul pe unul din serverele mele si am achizitionat si noul domeniu .eu; dupa 24 de ore, forumul va fi disponibil la noua adresa, https://www.hobbyelectronics.eu

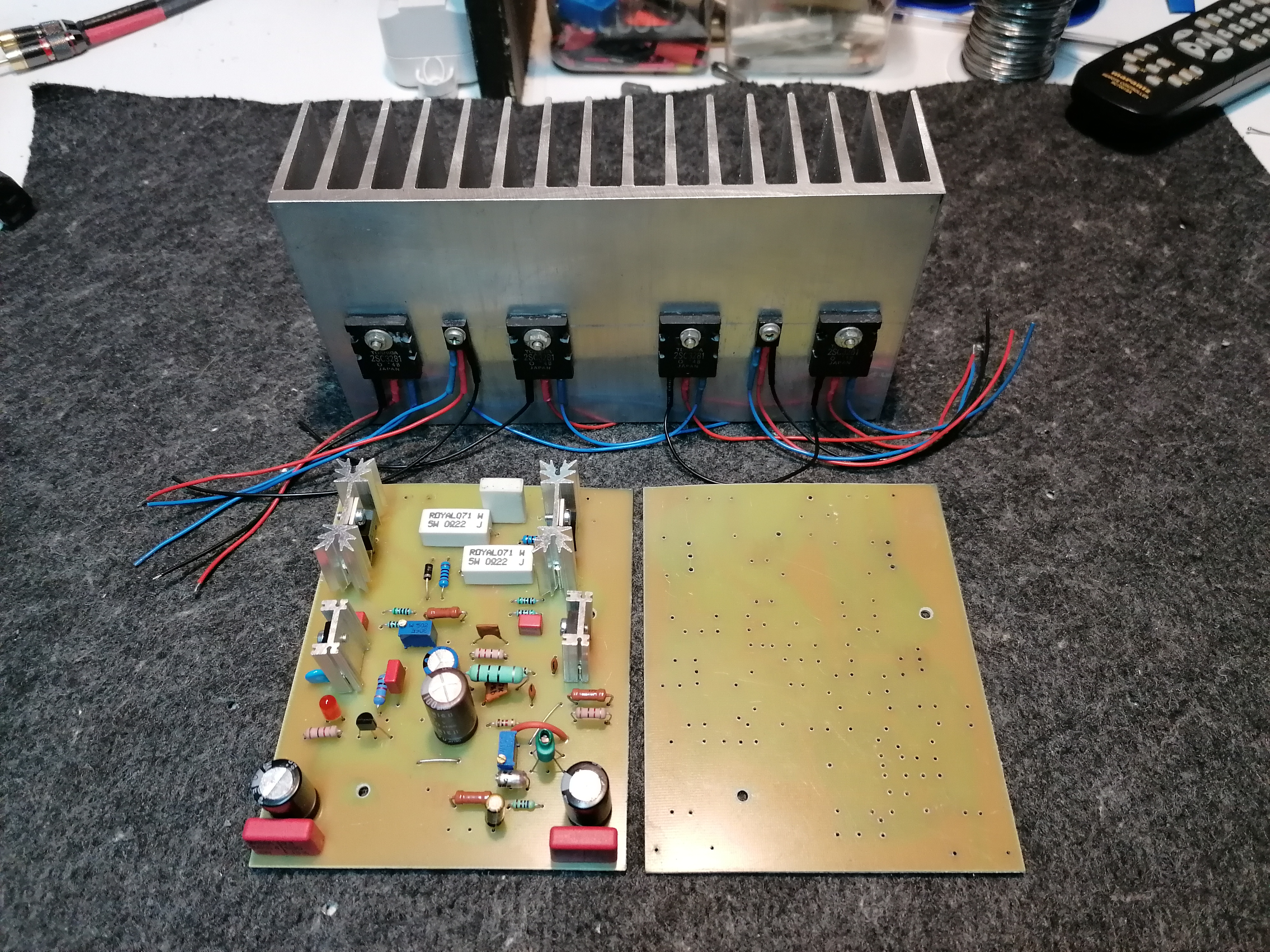

"Clonă" Naim NAP 250
Moderator: hpavictor
-
VIOTUBEAMP
- Moderator
- Mesaje: 391
- Membru din: Dum Aug 30, 2020 2:06 pm
- A apreciat de: 3 ori
- A fost apreciat de: 214 ori
- Fişiere ataşate
-
- IMG_20210325_133529.jpg (4.6 MiB) Vizualizat de 1756 ori
- Acesti utilizatori au apreciat autorul VIOTUBEAMP pentru postare (total 2):
- addybiru (Joi Mar 25, 2021 7:45 pm) • vidax (Joi Apr 01, 2021 5:02 pm)
- Rating: 33.33%
-
VIOTUBEAMP
- Moderator
- Mesaje: 391
- Membru din: Dum Aug 30, 2020 2:06 pm
- A apreciat de: 3 ori
- A fost apreciat de: 214 ori

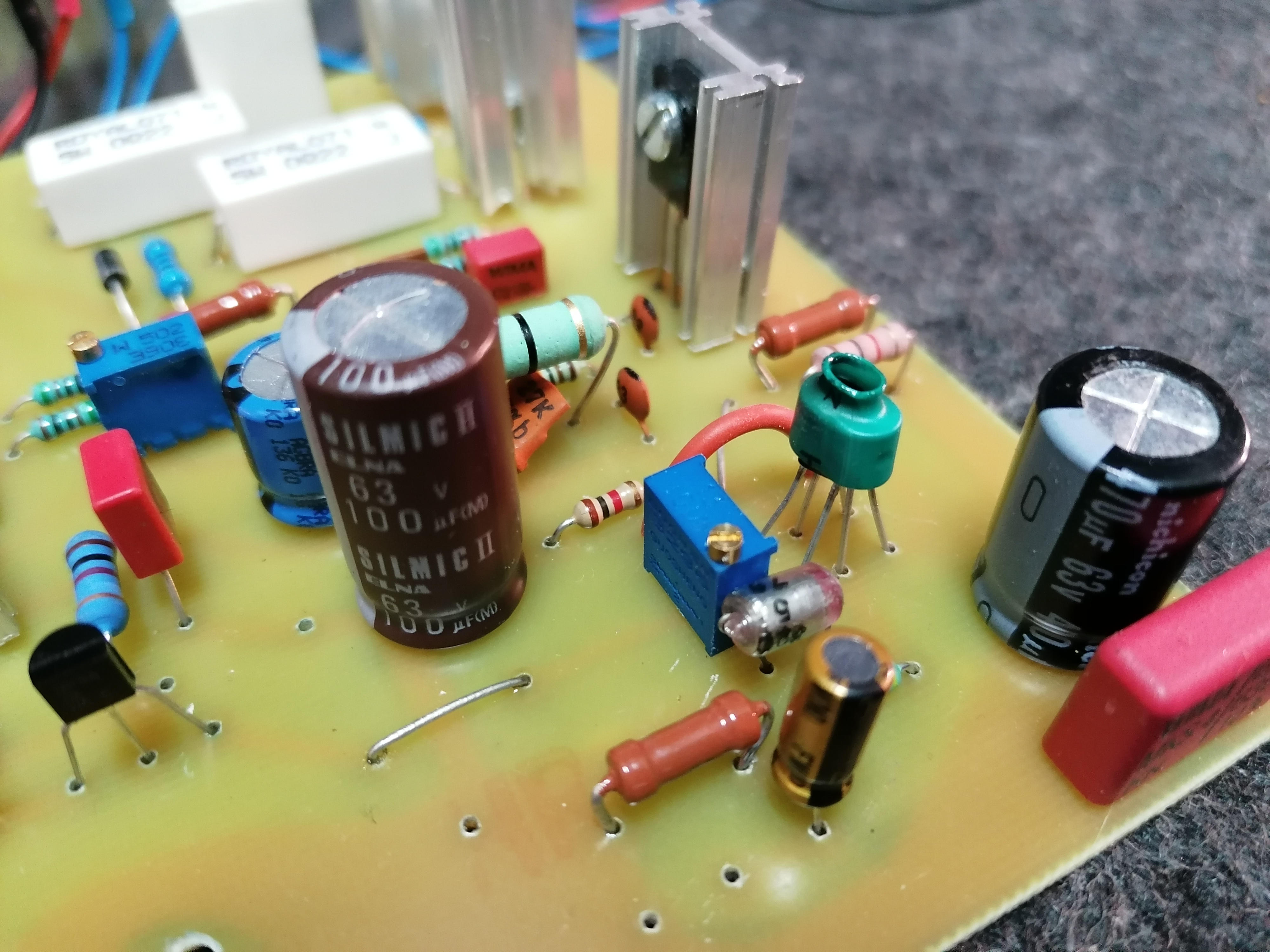

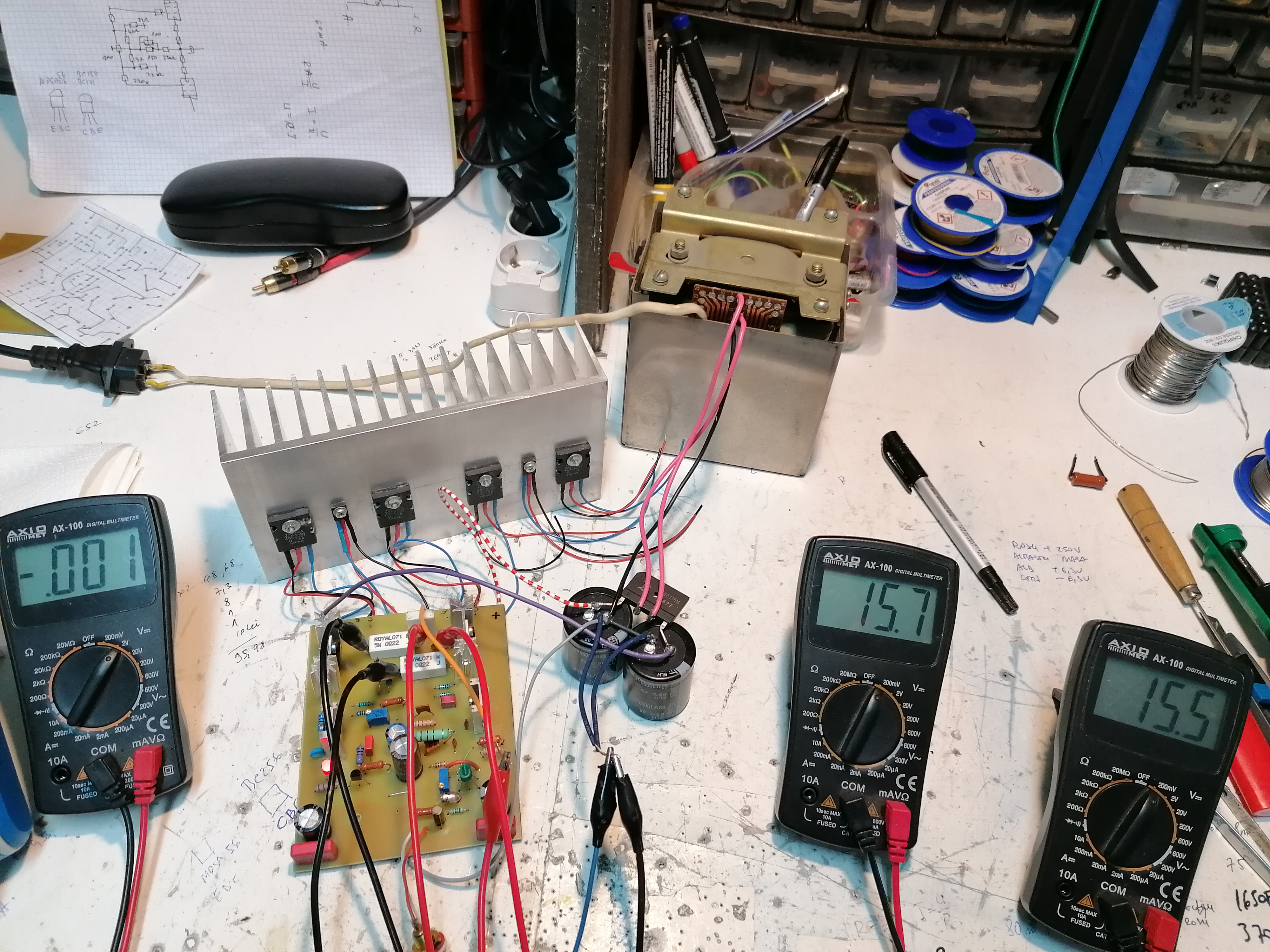

Prima probă
Bias 71mA
Ca să am un offset cât mai mic.... am mai introdus eu un semireglabil în schemă, cu tranzistori imperecheați și cu acel semireglabil am un offset de 1mV pe ieșire.
Vineri o să montez zi celălalt canal
Bias 71mA
Ca să am un offset cât mai mic.... am mai introdus eu un semireglabil în schemă, cu tranzistori imperecheați și cu acel semireglabil am un offset de 1mV pe ieșire.
Vineri o să montez zi celălalt canal
- Fişiere ataşate
-
- IMG_20210331_124314.jpg (3.64 MiB) Vizualizat de 1724 ori
- Acesti utilizatori au apreciat autorul VIOTUBEAMP pentru postare:
- addybiru (Mie Mar 31, 2021 2:42 pm)
- Rating: 16.67%
-
VIOTUBEAMP
- Moderator
- Mesaje: 391
- Membru din: Dum Aug 30, 2020 2:06 pm
- A apreciat de: 3 ori
- A fost apreciat de: 214 ori
Și cu program muzical
-
VIOTUBEAMP
- Moderator
- Mesaje: 391
- Membru din: Dum Aug 30, 2020 2:06 pm
- A apreciat de: 3 ori
- A fost apreciat de: 214 ori
Dacă vrei să îl faci..... merită, eu l-am făcut mai mult de fan, vreau să îl compar cu originalul, după ce va fi gata.addybiru scrie: Mie Mar 31, 2021 8:50 pm Ma bate gandul sa fac si eu un amp SS, undeva mai in vara...iar daca asta da rezultate bune si esti multumit, cred ca o sa-l fac si eu.

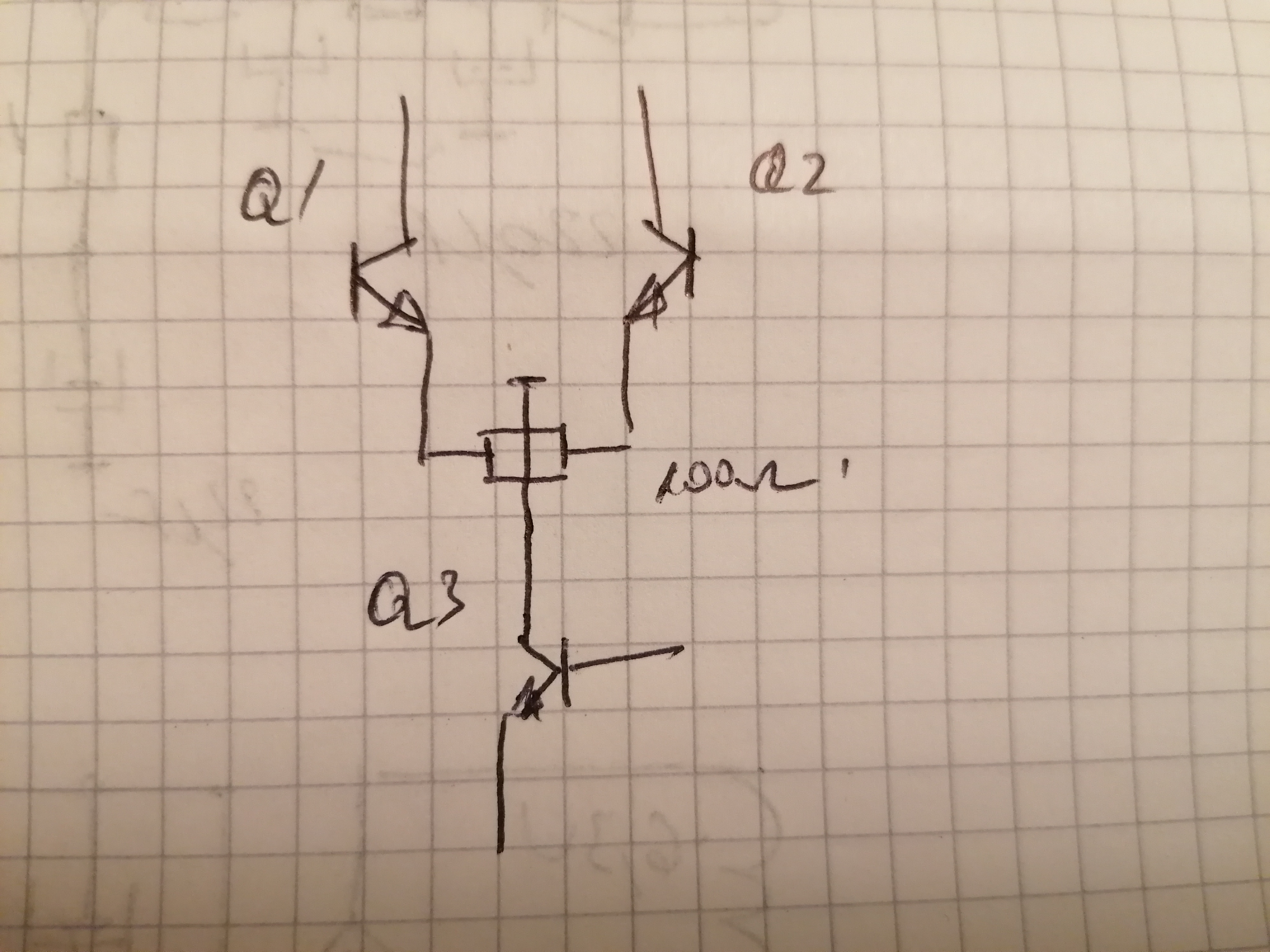

Modificarea cu care poți regla un offset cât mai mic, trebuie să selecționezi și tranzistorii din etajul diferențial, merge chiar și după terminația tranzistorului dacă nu vrei să îți bați capul cu sortarea după beta, să fie în contact termic ambii.
Eu am folosit :
2xBC550
1XMPSA06
1XBD441
1XBD442
1XMJE340 superdiodă
1XMJE15033
1XMJE15032
2X2SC3281( 2SC5200)
- Fişiere ataşate
-
- IMG_20210401_051329.jpg (2.93 MiB) Vizualizat de 1680 ori
-
- IMG_20210401_050754.jpg (2.6 MiB) Vizualizat de 1682 ori
-

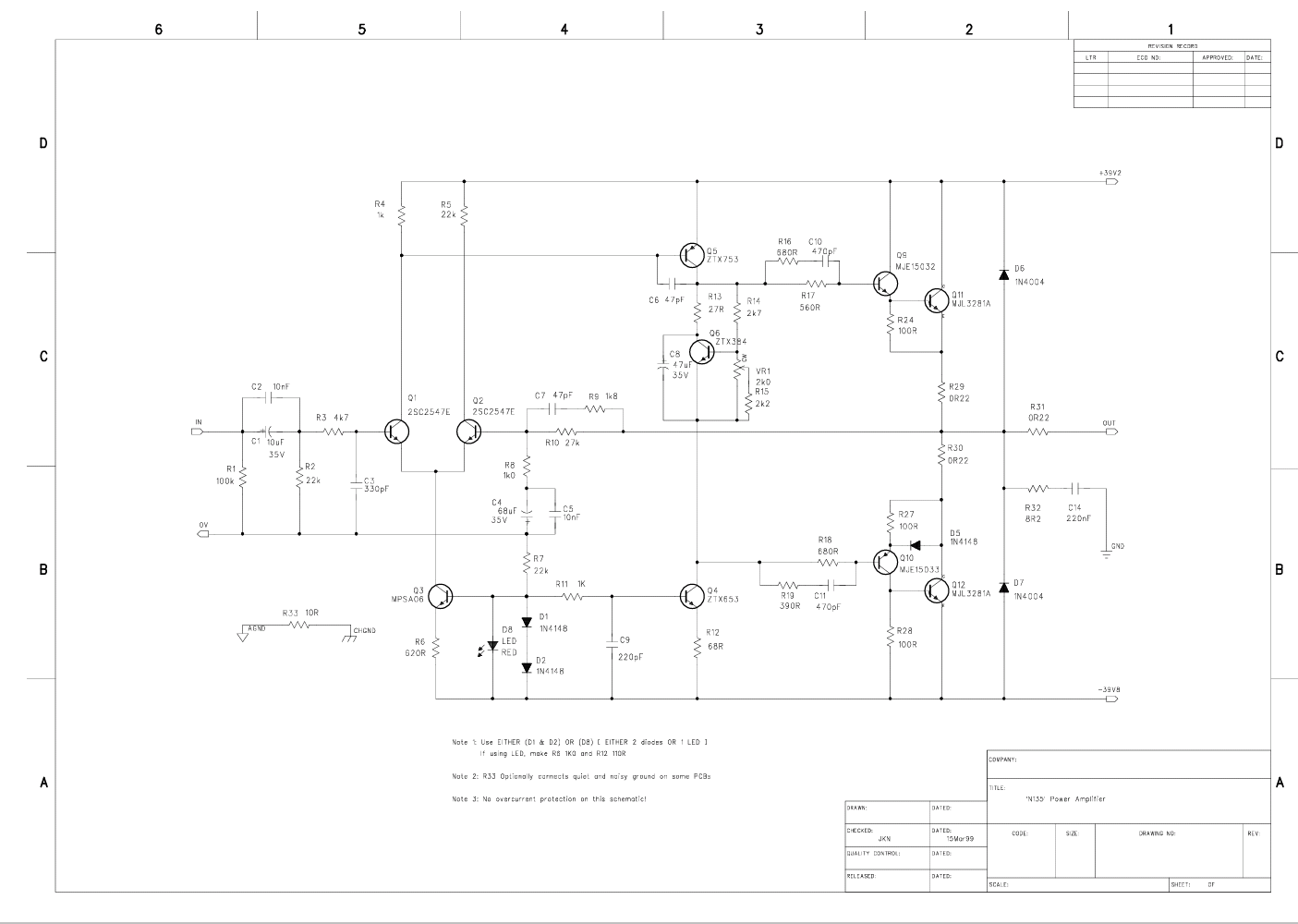

- Naim NAP140.png (99.19 KiB) Vizualizat de 1685 ori
- Acesti utilizatori au apreciat autorul VIOTUBEAMP pentru postare (total 3):
- addybiru (Joi Apr 01, 2021 8:24 am) • Mircea (Joi Apr 01, 2021 7:39 pm) • k3nou (Vin Apr 02, 2021 9:13 pm)
- Rating: 50%
-
VIOTUBEAMP
- Moderator
- Mesaje: 391
- Membru din: Dum Aug 30, 2020 2:06 pm
- A apreciat de: 3 ori
- A fost apreciat de: 214 ori

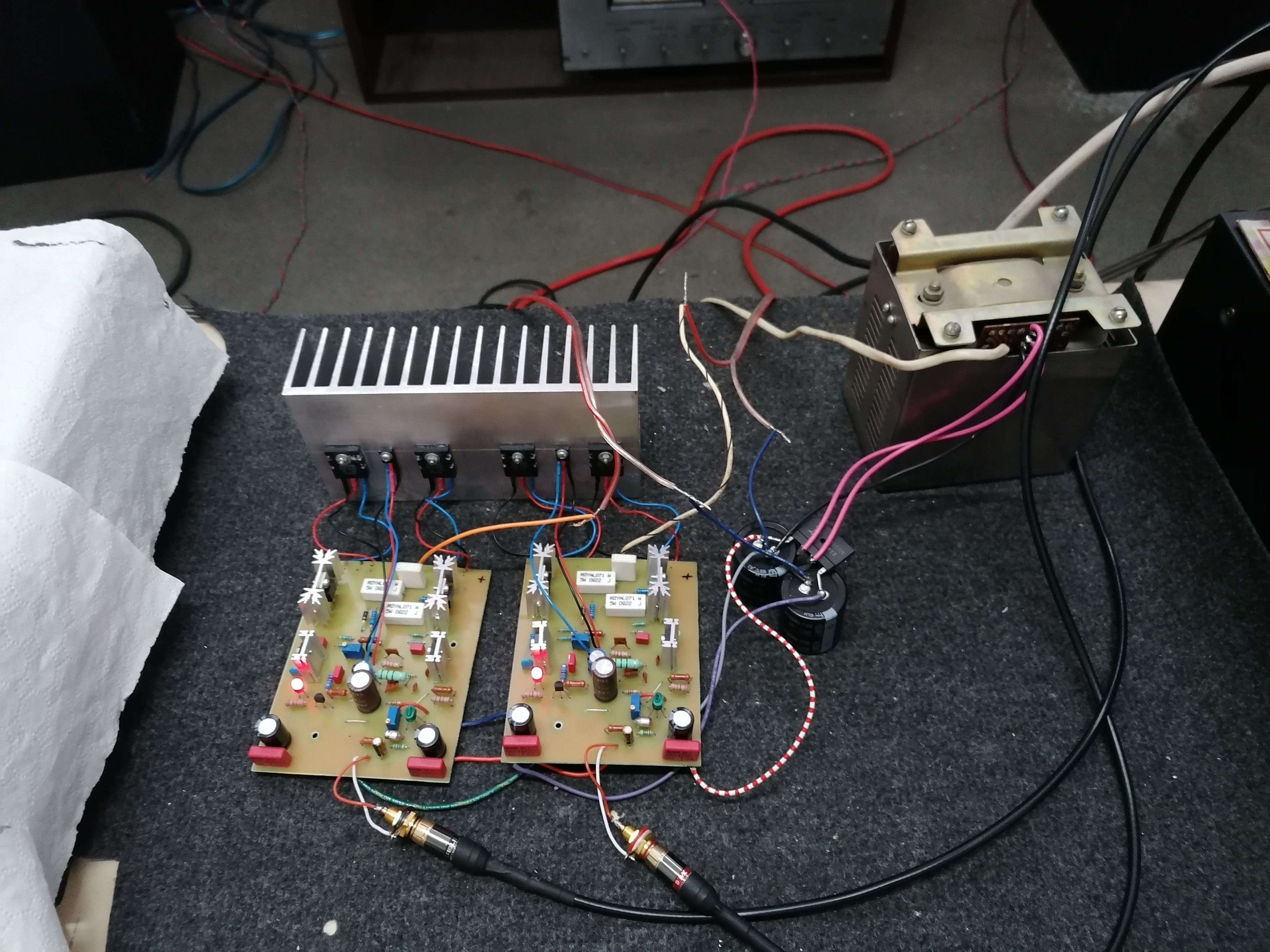

Am montat și celalalt canal, reglat, probat, momentan cântă în această stare. Urmează să mai montez o protecție pentru incinte ( decuplarea incintelor la apariția componentei continue pe ieșire, conectarea cu întârziere a incintelor) și un buffer cu tuburi 6N16B
