Big Muff Pi - fuzz/distors (mai mult fuzz decat distors)

#1

In pline pregatiri de Craciun si renovari, plus activitati cu prichindeii, am reusit - intr-un final - sa termin si acest efect. Daca la celelalte prezentari de efecte am pus direct poza finala + (poate) simulari, aici am mai multe poze din procesul de fabricatie + oscilograme.

Big Muff Pi, de la EHX, este un fuzz/distors/sustainer. Mie imi pare mai mult fuzz decat orice altceva. Si imi place, este sunetul puternic distorsionat pe care il aud in anumite riffuri de chitara.

Poze cu constructia:

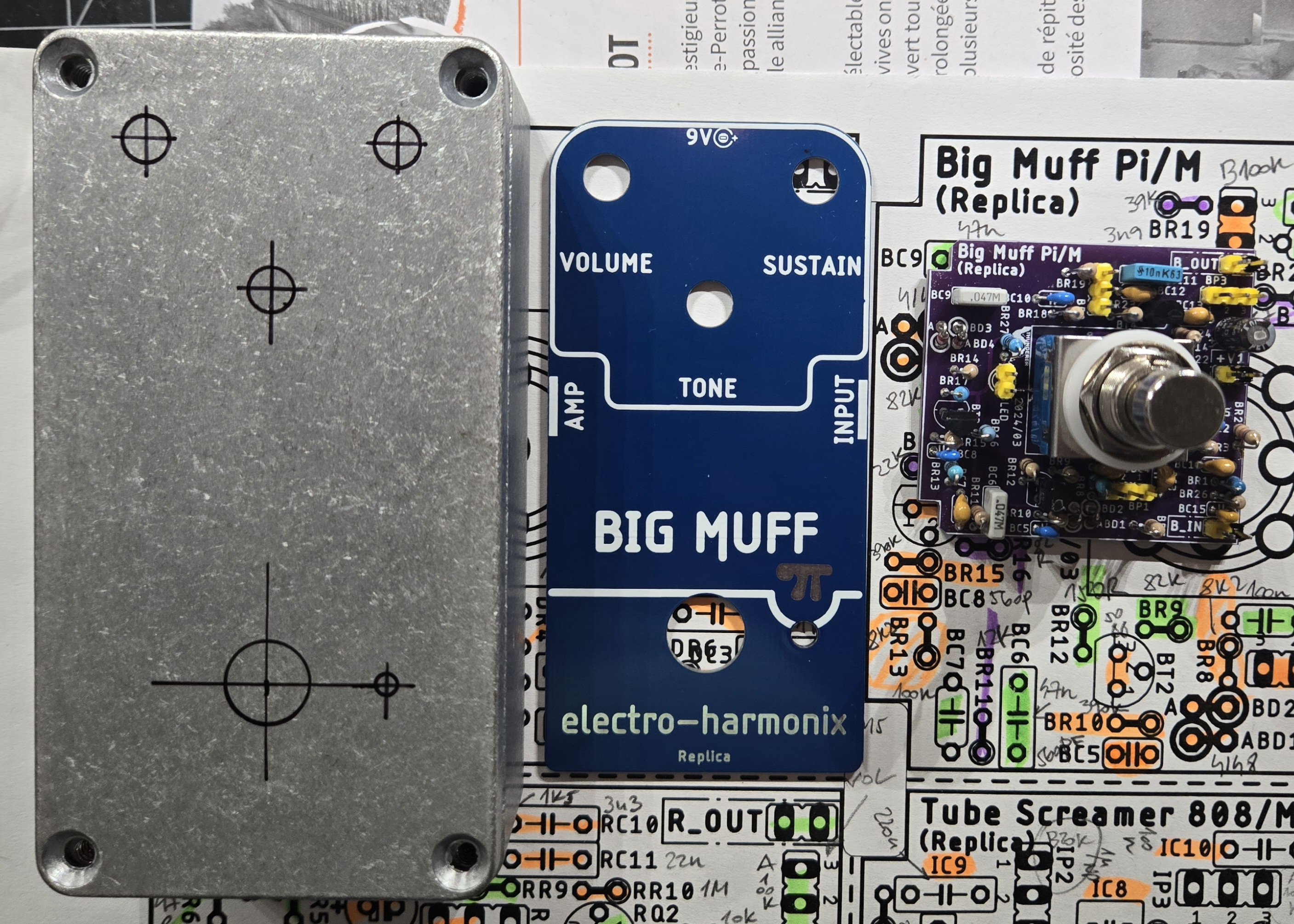

: 01.jpg (1.03 MiB) Vizualizat de 612 ori

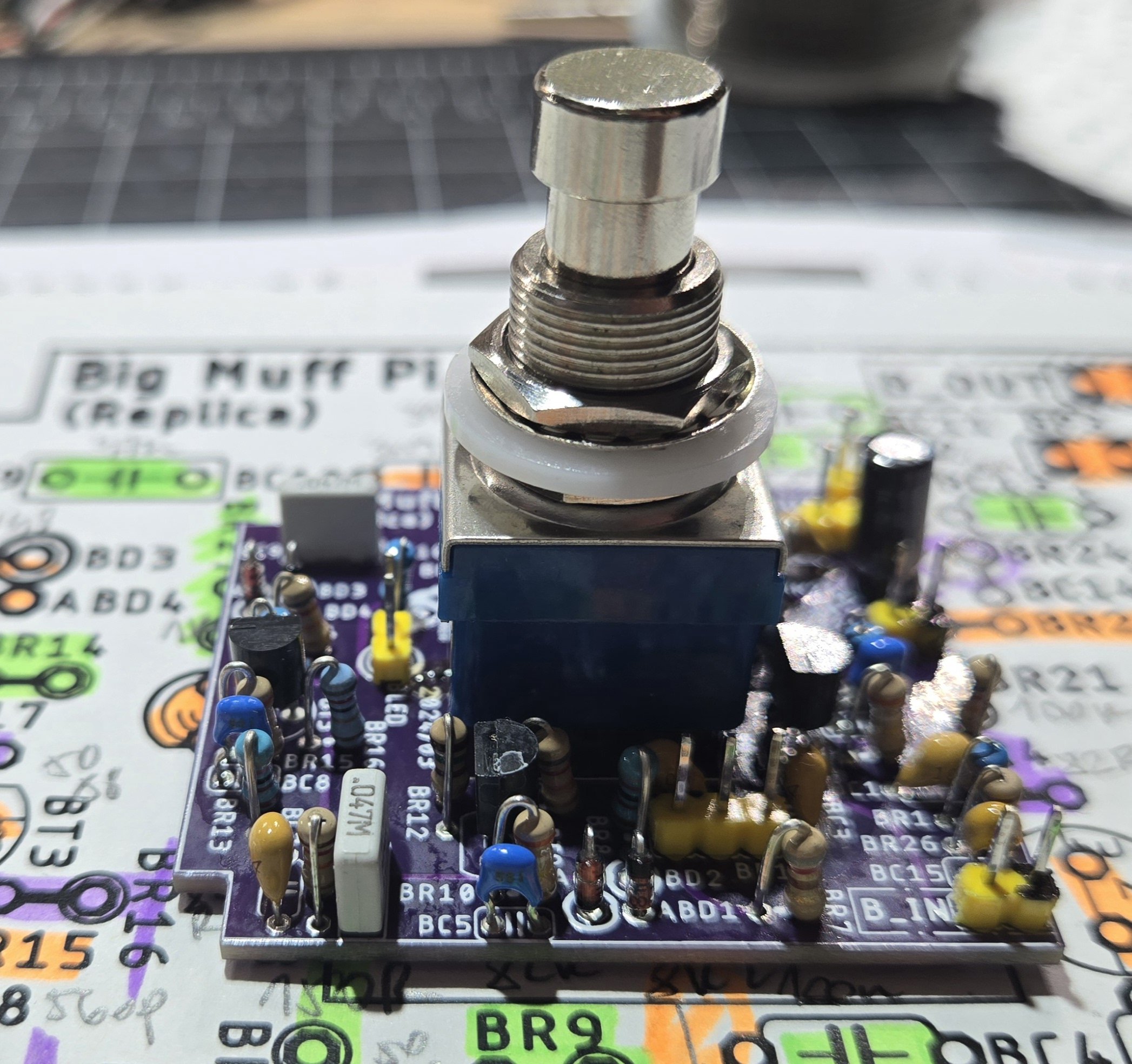

: 02.jpg (548.47 KiB) Vizualizat de 612 ori

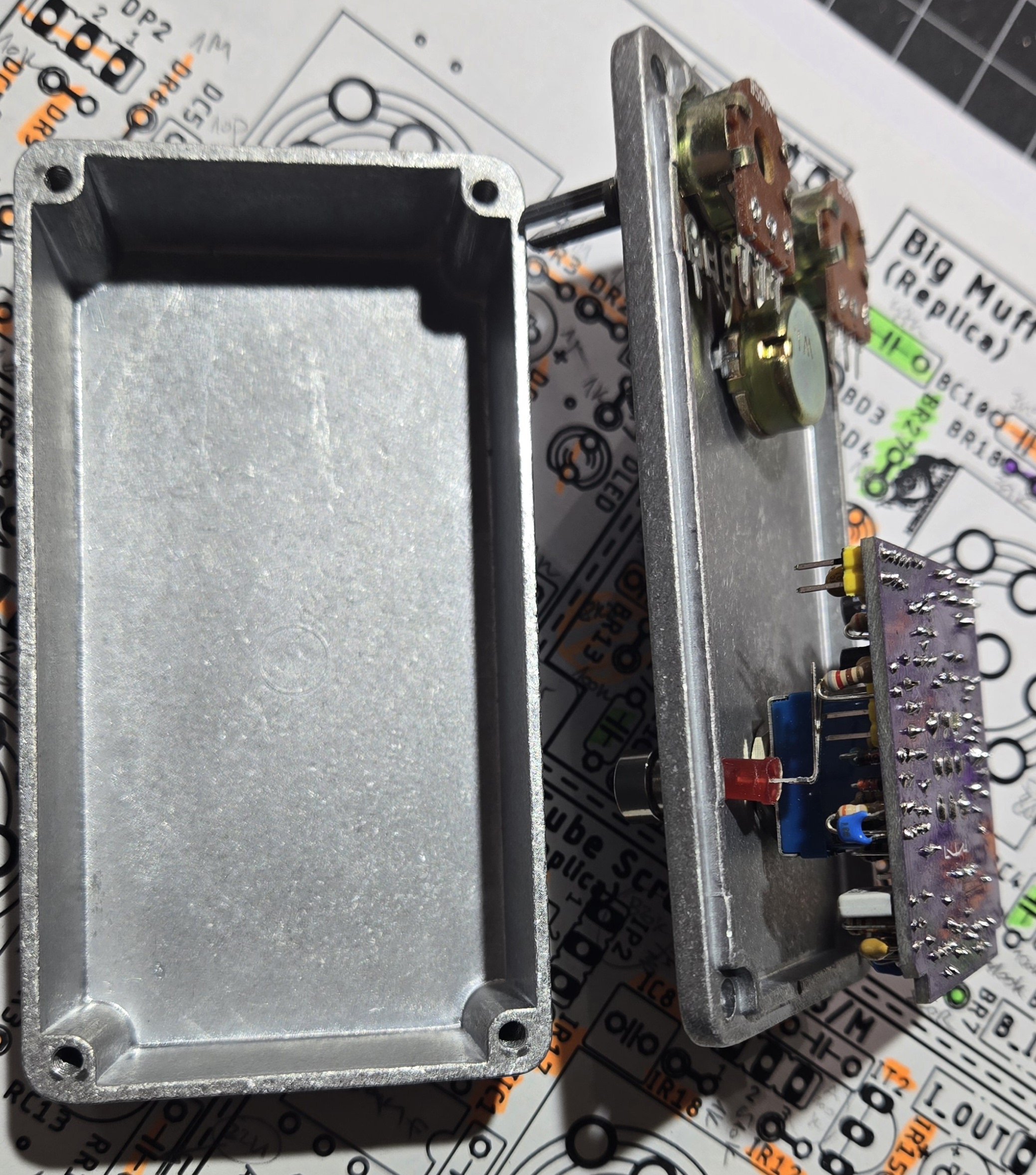

: 03.jpg (764.87 KiB) Vizualizat de 612 ori

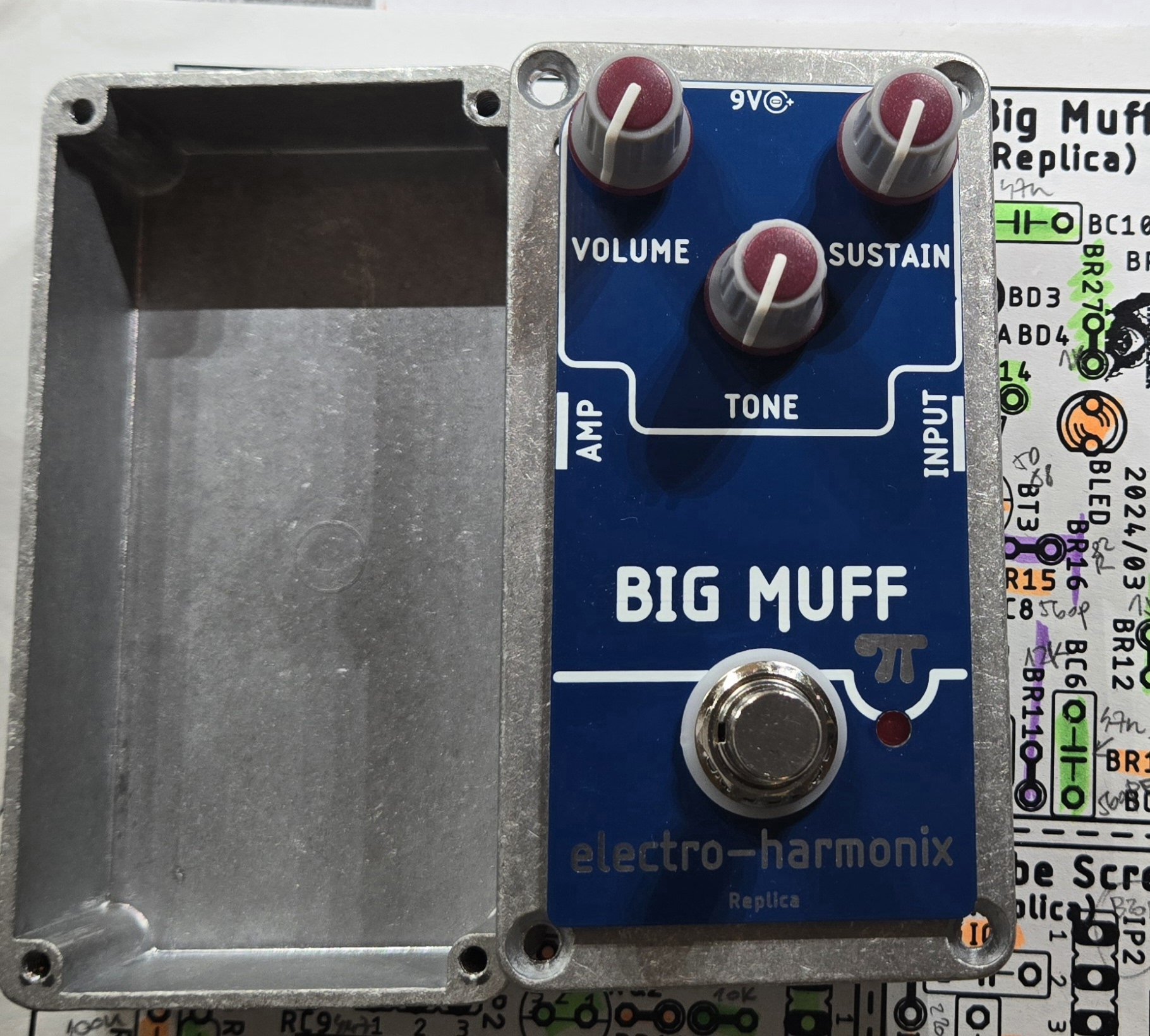

: 04.jpg (487.01 KiB) Vizualizat de 612 ori

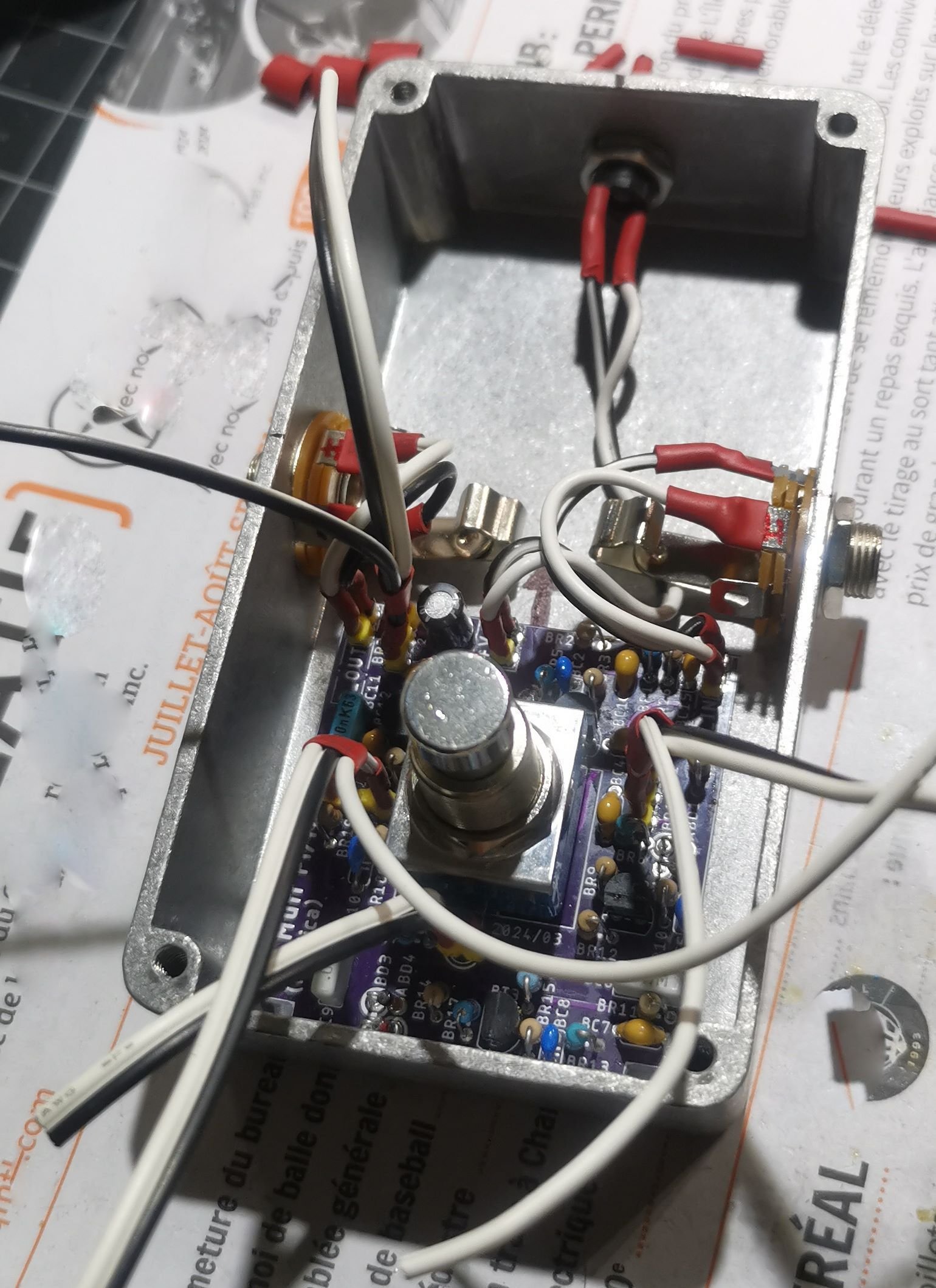

: 05.jpg (387.21 KiB) Vizualizat de 610 ori

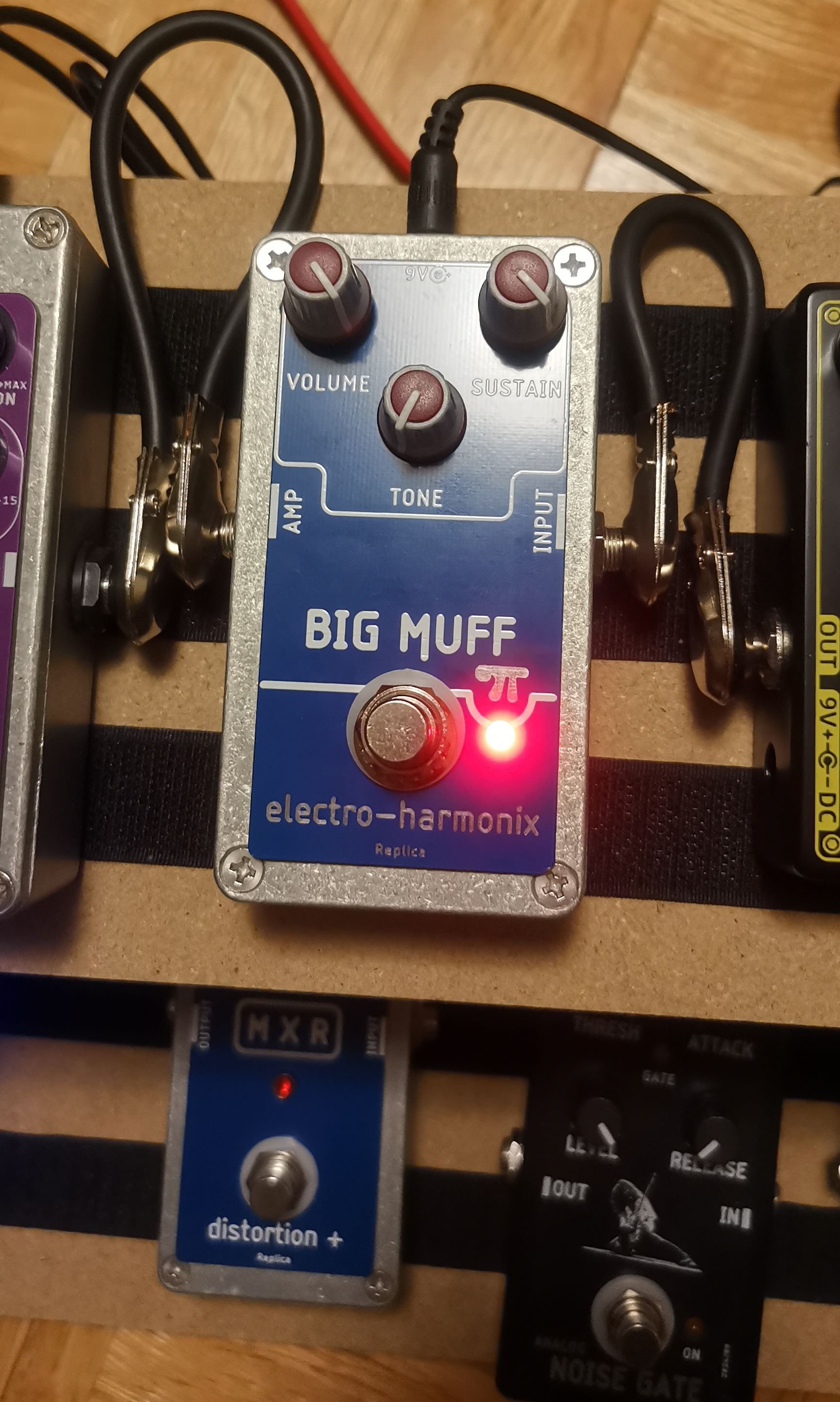

Si, noul efect in linie cu celelalte:

: 06.jpg (560.87 KiB) Vizualizat de 612 ori

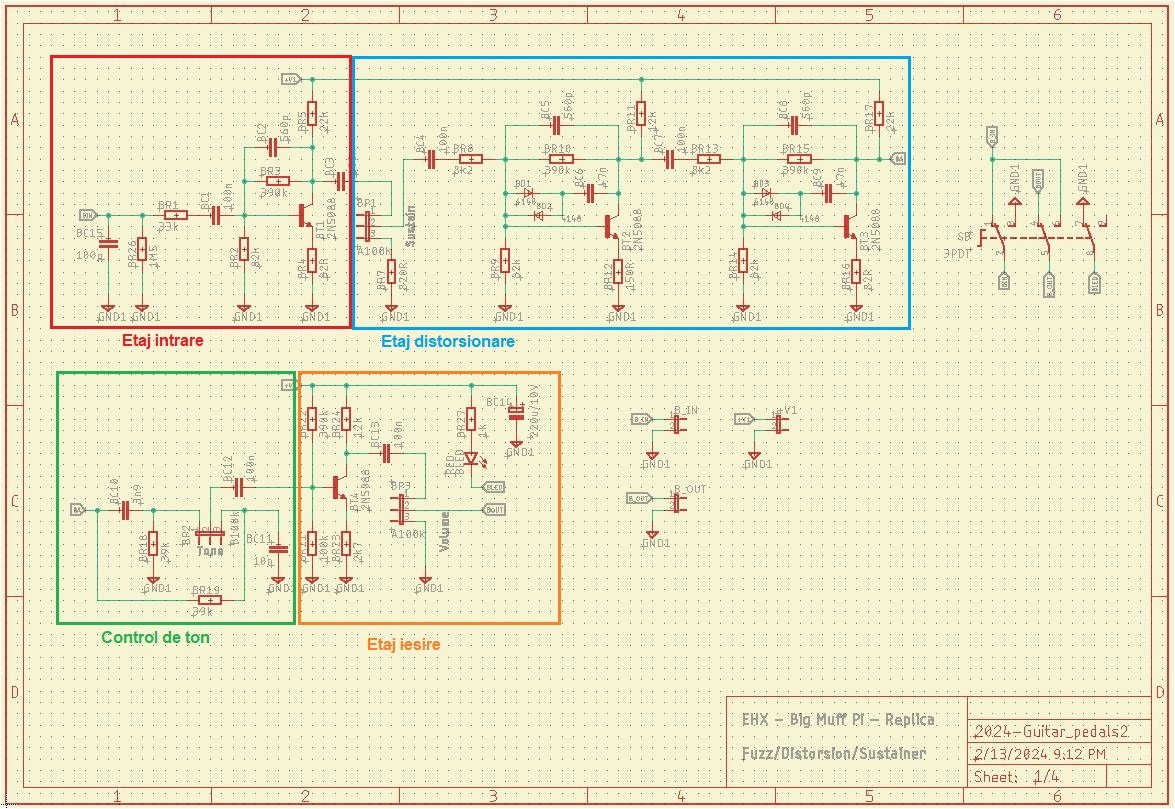

Schema folosita, se bazeaza pe versiunea 3 americana:

: sch.JPG (249.28 KiB) Vizualizat de 612 ori

Cateva explicatii despre etajele functionale:
1. Etaj intrare - un amplificator de tensiune de 10 ori. Am bagat 100mVpp, au iesit 1Vpp. Un filtru trece jos taie undeva peste 1kHz (se poate ajusta schimband condensatorul de 560p).
2. Etaj distorsionare - primul etaj cu 2N5088 face un soft-clip, iar al doilea adauga efect de hard-clip (soft+soft=hard).
Primul etaj amplifica undeva de peste 200 de ori, al doilea pe la 300 de ori. Sincer, n-am masurat, caci nu e posibil sa obtii un astfel de nivel fara o distorsionare masiva.
Un tandem trece sus, urmat de trece-jos, centrat undeva pe la 700-800Hz , dar atenuand in jur de 40dB in afara filtrului. Este un efect pentru instrumentele carora le lipsesc joasele.

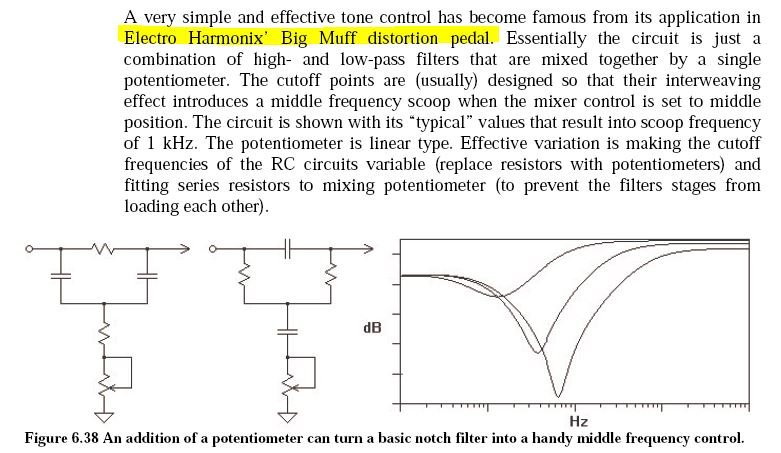

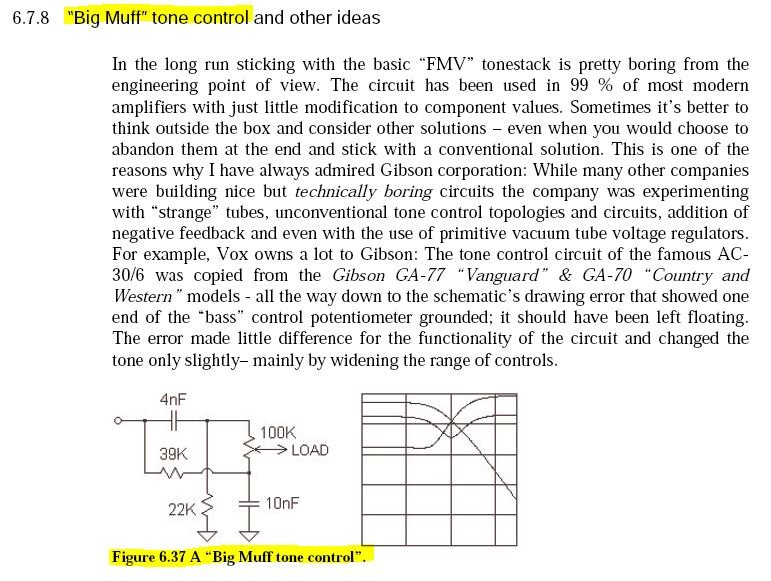

3. Etajul control de ton - controlul de ton este centrat catre 1kHz.
4. Etajul de iesire - o amplificare in jur de 3, si o impedanta de iesire de cam 10k cu potentiometrul la maximum.

Si niste oscilograme:
1. Sustain - 0 / volum - 100 / ton - 0.
